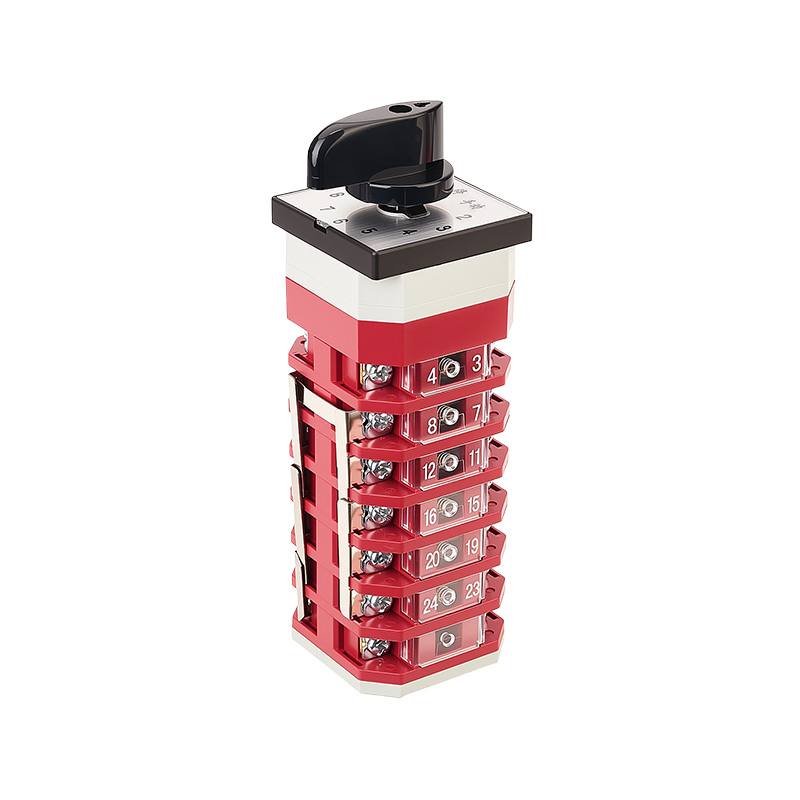

Der LW12-16/TM707.7 ist ein Stufenwechselschalter mit zehn Schaltkreisen, der für Niederspannungs-Blindleistungskompensationssysteme entwickelt wurde. Als zentrale manuelle Steuereinheit der Kondensatorbank ermöglicht sie eine präzise manuelle Einstellung des Systemleistungsfaktors durch Drehen eines Griffs in zehn Schritten (0 bis 10), wenn die automatische Kompensationsvorrichtung ausfällt oder ein präziser Eingriff erforderlich ist. Das Produkt verfügt über ein rot-weißes Farbschema und das Panel integriert die Modusauswahl „Automatisches Stopphandbuch“ und eine klare digitale Skala von 0 bis 10, wodurch die Bedienung intuitiv ist und klare Statusanzeigen bereitgestellt werden.
1. Wichtigste technische Parameter und Eigenschaften
Elektrische Parameter
Bemessungsisolationsspannung: 690 V
Nennbetriebsspannung: AC ≤ 500 V 50 Hz-60 Hz; DC ≤ 220 V
Konventioneller Freiluftheizstrom (Ith): 16A
Nennsteuerkapazität: AC-15: 240 V·A; DC-13: 24 W
Motorsteuerungsfähigkeit: Kann dreiphasige AC-Hörnchenkäfig-Induktionsmotoren mit 5,5 kW und weniger direkt steuern (AC-3-Anwendungskategorie).

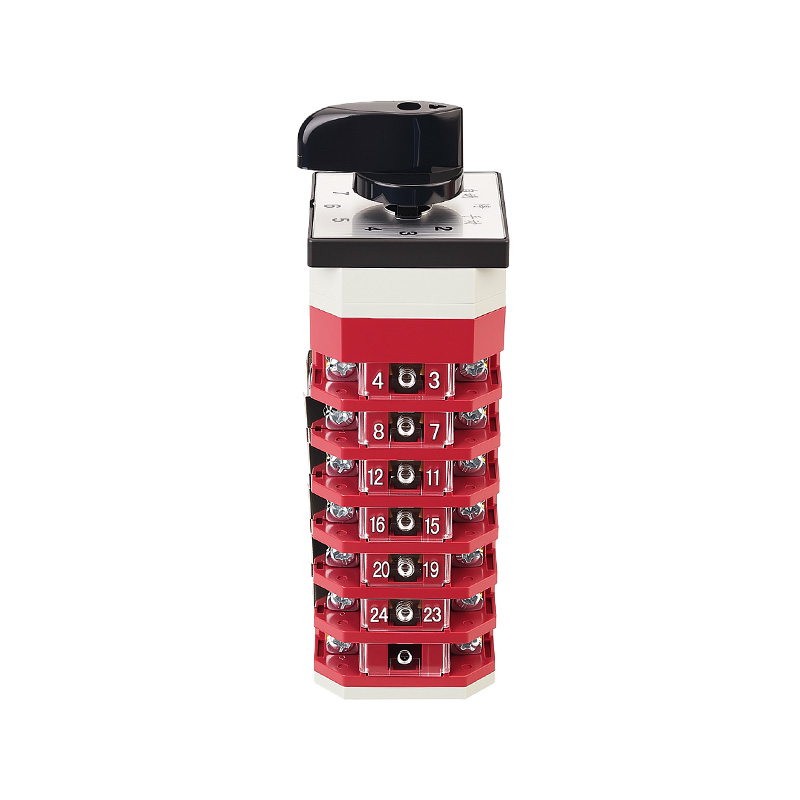

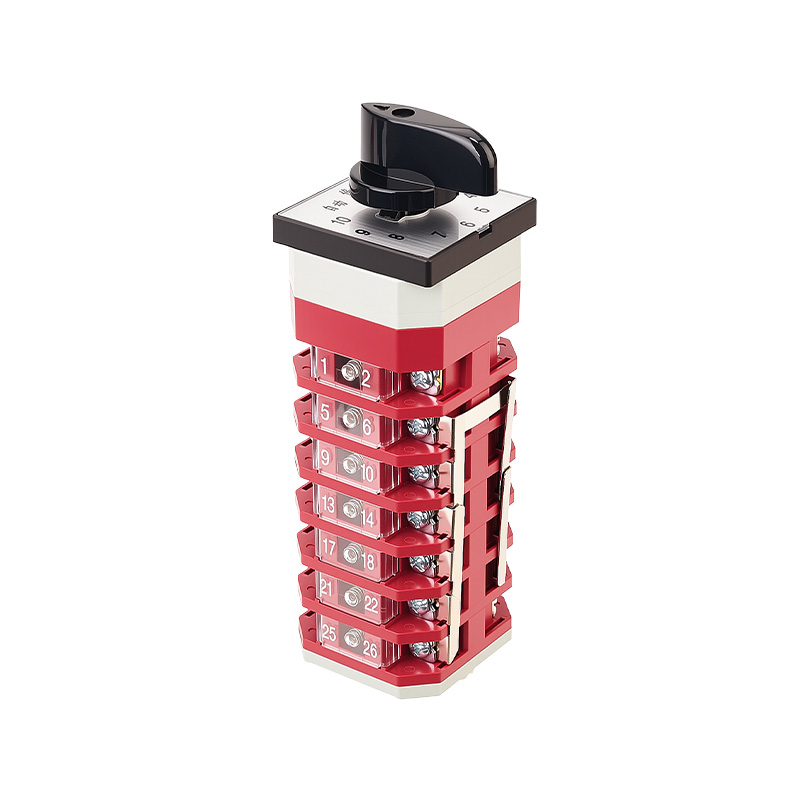

Kontaktkonfiguration und Betriebslogik (basierend auf der TM707.7-Verdrahtungstabelle) Struktur: Verwendet eine mehrteilige (schichtige) Kontaktkombination, die durch einen Präzisionsnockenmechanismus ein präzises Umschalten von elf Positionen (Position 0, 10 aktive Positionen) erreicht.
Positionen und Funktionen:

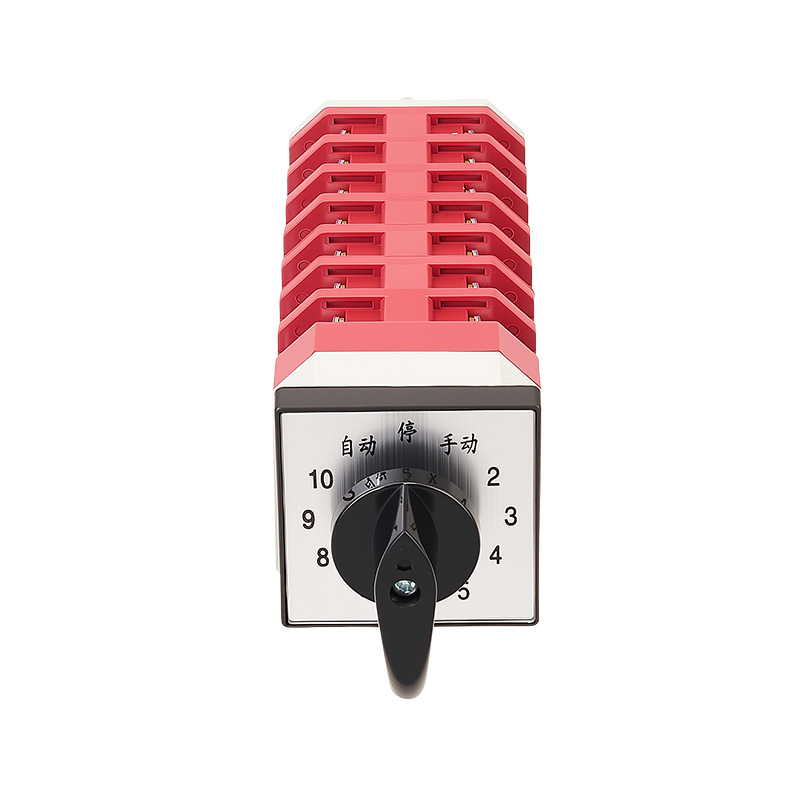

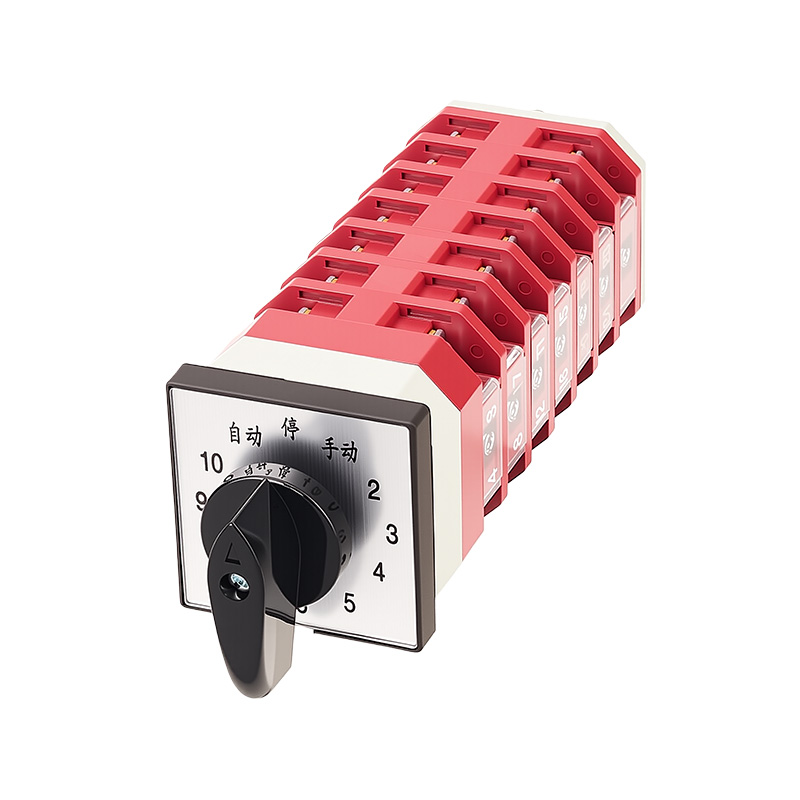

Position „Auto“ (ganz links): Der Schalter verlässt den manuellen Steuerkreis; das System wird von einem externen automatischen Leistungsfaktorregler (PPC) verwaltet.
„Stopp“-Position (Mitte 0°): Alle Kontakte sind offen (0-Wege aktiv), was eine vollständige elektrische Isolierung gewährleistet.

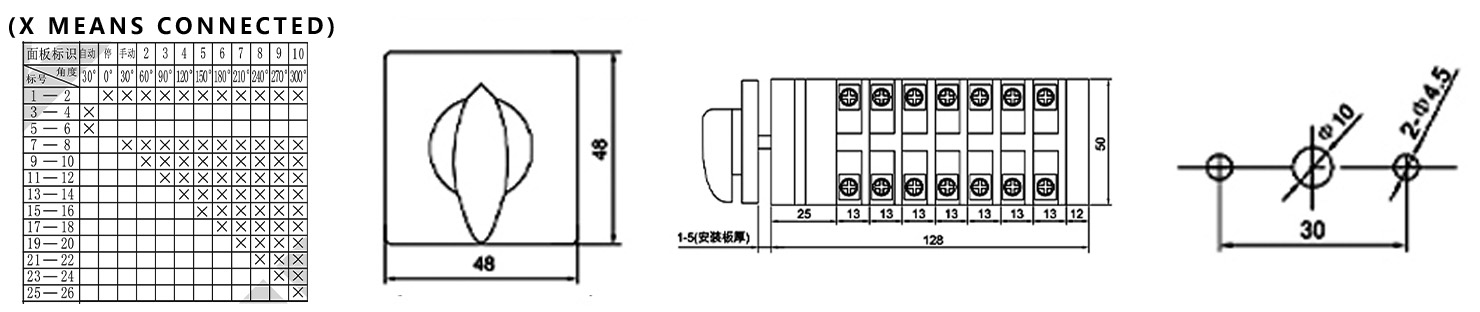

„Manuelle“ Einstellposition (30° bis 300° im Uhrzeigersinn): Drehen Sie den schwarzen Knopf; der Zeiger bewegt sich entlang des Zifferblatts von „1“ auf „10“. Gemäß dem Schaltplan (X steht für „ein“) wird in jedem Schritt ein neuer Satz entsprechender Kontaktschaltungen hinzugefügt, wodurch ein Kondensator sequenziell verbunden wird, bis alle zehn Schaltungen verbunden sind.
Beispiel für die Interpretation eines Wegschaltbilds: In der Position „Handbuch 1“ (30° im Uhrzeigersinn) ist die Kontaktgruppe 1 verbunden; in der Position „Handbuch 2“ (60° im Uhrzeigersinn) sind die Kontaktgruppen 1 und 2 verbunden; und so weiter, wodurch eine kumulative schrittweise Verbindung erreicht wird.
Mechanische, Lebensdauer- und Installationsparameter
Mechanische Lebensdauer: ≥ 30.000 Zyklen (Betriebsfrequenz ≤ 120 Zyklen/Stunde)
Elektrische Lebensdauer:
AC-15: ≥ 10.000 Zyklen (300 Zyklen/Stunde)
DC-13: ≥ 10.000 Zyklen (300 Zyklen/Stunde)
AC-3: ≥ 10.000 Zyklen (120 Zyklen/Stunde)
AC-4: ≥ 1.000 Zyklen (120 Zyklen/Stunde)
Verkabelungsspezifikationen: Schraube M4, Draht 1,0–2,5 mm², Anzugsdrehmoment 1,2 N·m.
Installationsabmessungen: Abstand der Montagelöcher 45 mm × 45 mm; anwendbare Plattendicke 1–5 mm.
Physikalische Parameter: Einzelgewichtseinheit ca. 0,355 kg.
Materialien und Prozesse: Flammhemmende, hochtemperaturbeständige und umweltfreundliche Hülle mit zuverlässiger Isolationsleistung.
Im Inneren sorgen verdickte Kupferkomponenten und Kontakte aus Silberlegierungen für geringen Kontaktwiderstand, hohe Leitfähigkeit, starke Oxidationsbeständigkeit und eine lange Lebensdauer.
2. Anwendungsszenarien
Dieser Schalter ist speziell für Anwendungen konzipiert, die eine mehrstufige Blindleistungskompensation mit hoher Kapazität erfordern. Es dient als wichtige Backup- und manuelle Einstelleinheit in automatischen Kompensationssystemen.
Kernanwendung: Große und mittelgroße Niederspannungs-Blindleistungskompensationskondensatorbänke
