Gegründet im Jahr 2012, ist die Zhejiang Zhuochao Electric Co., Ltd. auf die Herstellung und den Vertrieb von Universalschaltern, Umschaltern, Kombinationsschaltern, Netztrennschaltern, Lasttrennschaltern sowie Schweißmaschinen-Schaltern spezialisiert. Insbesondere zeichnen sich die Umschalter des Unternehmens durch fortschrittliche Technologie innerhalb der Branche aus. Unsere Produkte haben die Zertifizierungen nach ISO 9001 Qualitätsmanagementsystem, nationale 3C-Zertifizierung, TÜV-, CE- sowie RoHS-Zertifizierung erhalten und werden streng nach nationalen Standards gefertigt. Sie verfügen über eine starke Marktpräsenz in China und werden in zahlreiche Länder und Regionen Europas, Amerikas und Südostasiens exportiert. Darüber hinaus haben wir Partnerschaften mit mehreren international renommierten Marken aufgebaut.
Ausgestattet mit fortschrittlichen Produktionsanlagen und Präzisionsprüfgeräten hat das Unternehmen moderne Fertigungsprozesse sowie erfahrene Ingenieure eingeführt, die die Produktentwicklung, Qualitätsverbesserung und Managementinnovation unterstützen. Dank der gemeinsamen Anstrengungen aller Mitarbeiter und der starken Unterstützung von Kunden im In- und Ausland verfügen wir über umfangreiche Erfahrung in Design, Produktion und Fertigung. Derzeit konzentriert sich das Unternehmen darauf, seinen internationalen Marktanteil weiter auszubauen sowie inländische Vertriebskanäle und Kunden zu entwickeln. Gleichzeitig werden Marketingstrategien kontinuierlich optimiert und eine stabile Marktordnung aufgebaut, um die Interessen von Vertriebspartnern und Kunden umfassend zu sichern. Wir verfolgen konsequent eine klare Marktpositionierung, fokussieren uns auf die beiden Kernbereiche technologische Innovation und zuverlässige Qualität sowie den Ausbau der Vertriebskanäle und sehen hochwertige Produkte, standardisierte Preisgestaltung und einen umfassenden After-Sales-Service als unsere drei grundlegenden Verpflichtungen, um eine Win-win-Entwicklung für Hersteller und Vertriebspartner zu realisieren.
Mit Blick auf eine vielversprechende Zukunft wird das Unternehmen weiterhin an seinem Grundsatz festhalten, Kunden mit besseren Produkten und Dienstleistungen zu begeistern. Gestützt auf modernes Unternehmensmanagement werden wir interne Reformen vertiefen, das Qualitätssicherungssystem konsequent umsetzen und den Geist von „Pragmatismus, Integrität, Innovation und Fortschritt“ weitertragen. Zukünftig werden wir die industrielle Struktur kontinuierlich optimieren, unsere Kapitalstärke ausbauen, die Markenstrategie vorantreiben und den Weg in den globalen Markt konsequent weitergehen.

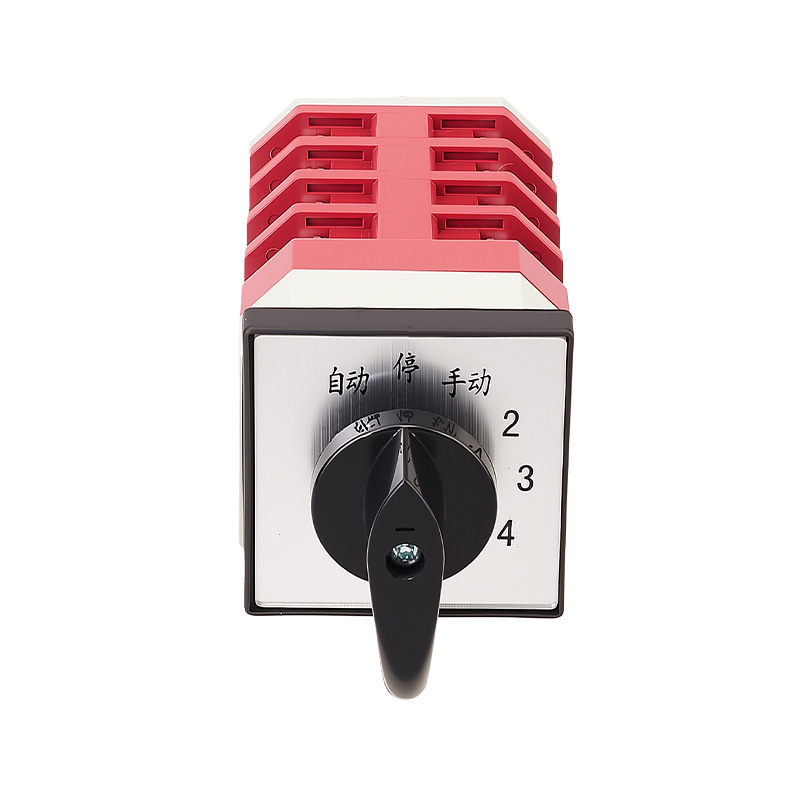

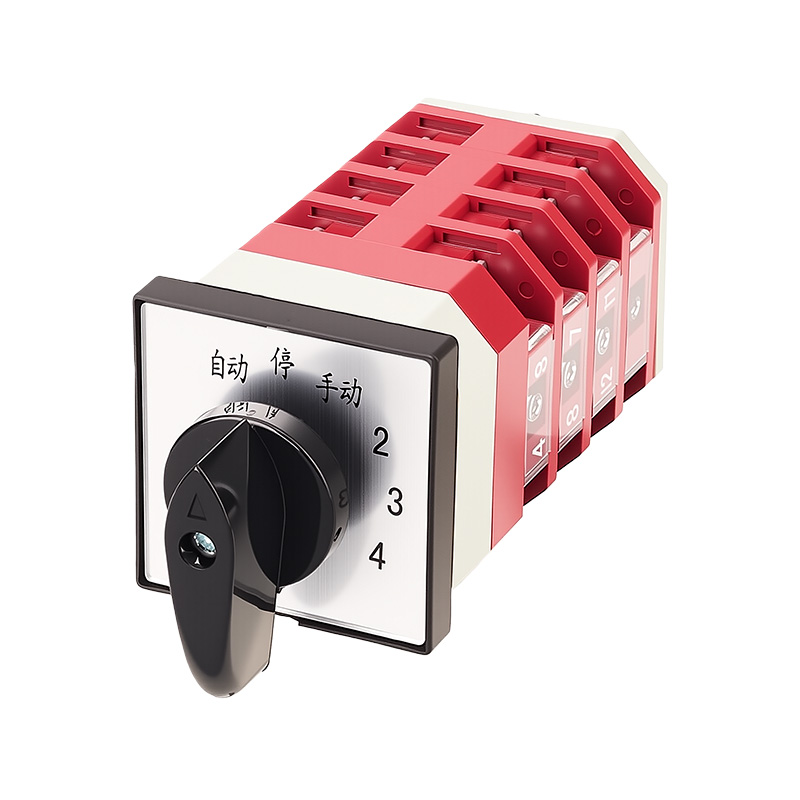

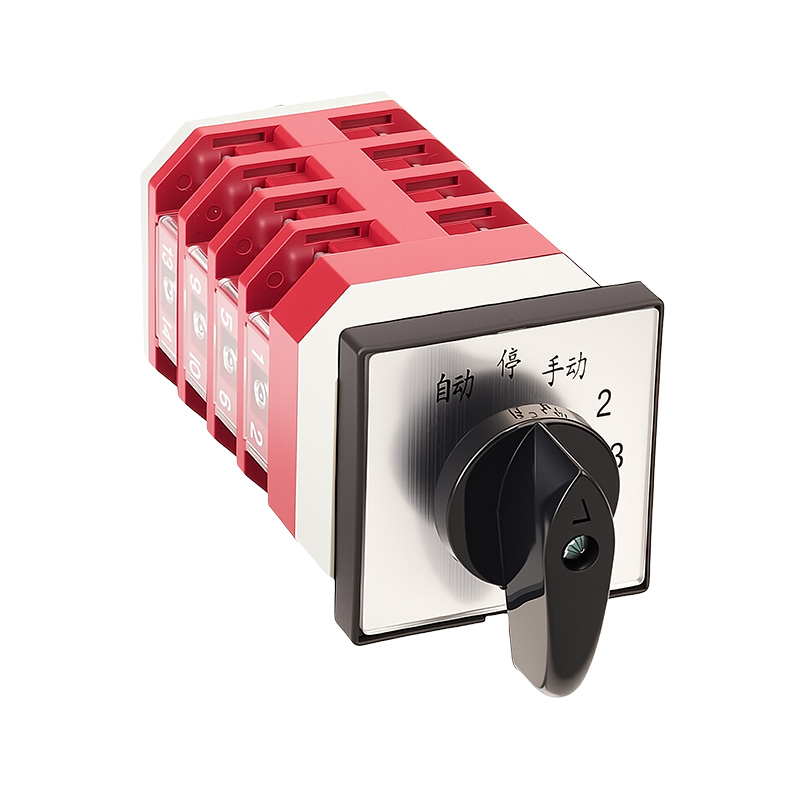

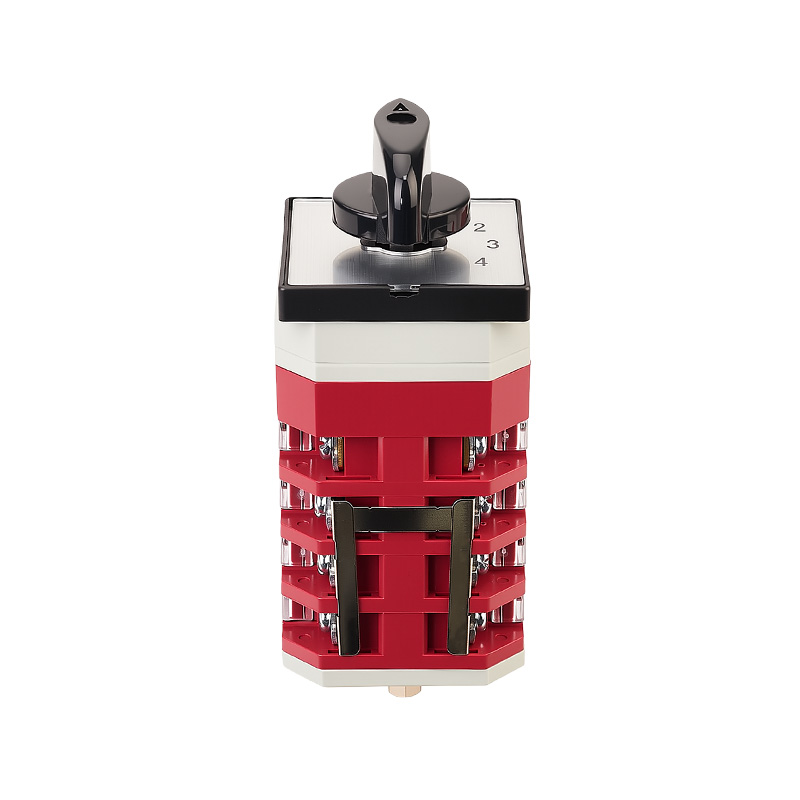

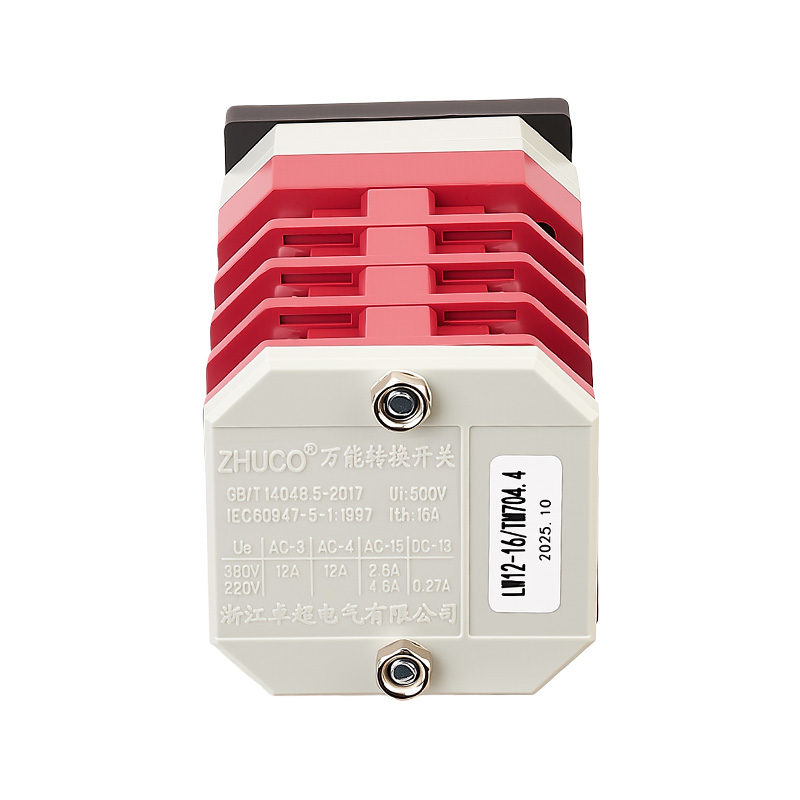

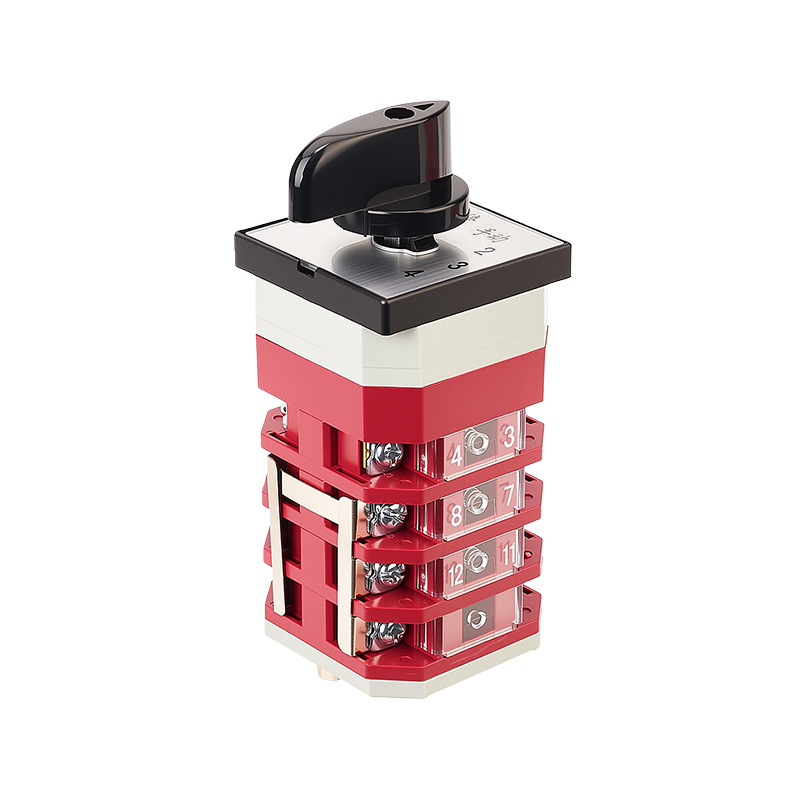

Der LW12-16/TM704.4 ist ein Vierkreis-Stufenwechselschalter, der speziell für Niederspannungs-Blindleistungskompensationskondensatorbänke entwickelt wurde. Seine Kernfunktion besteht als manuelle Standby- und Einstelleinheit für einen automatischen Leistungsfaktorregler. Durch Drehen des Griffs können bis zu vier parallele Kondensatorzweige in Schritten (0→1→2→3→4) manuell angeschlossen oder getrennt werden, wodurch eine präzise und zuverlässige Einstellung der Blindleistung des Systems erreicht wird. Das Schalttafel verfügt über eine klare Modusauswahl mit automatischer Stopp-Handbuchfunktion und digitale Skalenanzeigen, sodass die Bedienung intuitiv und der Status leicht ersichtlich ist.
2. Wichtigste technische Parameter und Eigenschaften
Bemessungsisolationsspannung: 690 V
Nennbetriebsspannung: AC ≤ 500 V 50 Hz-60 Hz; DC ≤ 220 V
Konventioneller Freiluftheizstrom (Ith): 16A
Nennsteuerkapazität: AC-15: 240 V·A; DC-13: 24 W
Motorsteuerung: Kann dreiphasige AC-Hörnchenkäfig-Induktionsmotoren (AC-3) mit 5,5 kW und weniger direkt steuern.

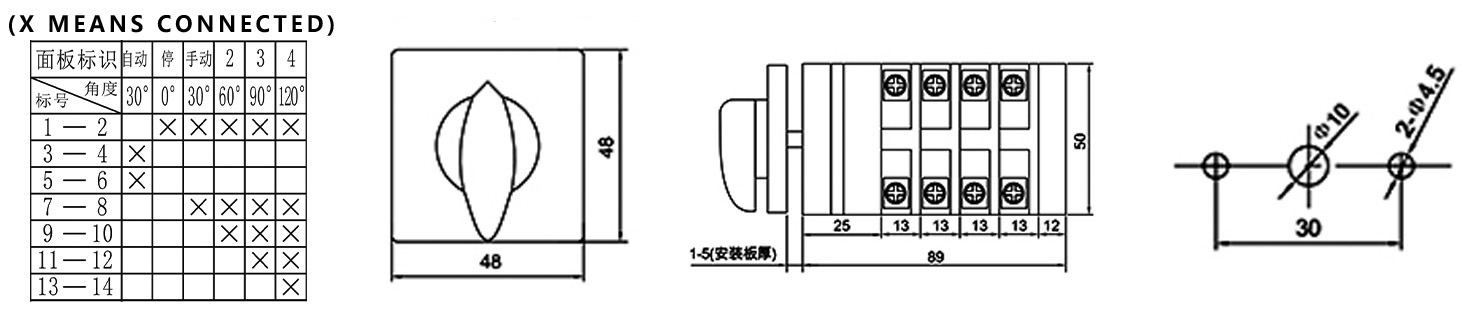

Kontaktkonfiguration und Betriebslogik (basierend auf Schaltplan)
Struktur: Vierteilige (vierschichtige) Kontaktgruppe, die durch eine dedizierte Nockenbaugruppe eine fünfstufige Stufenlogik erreicht.
Mechanische und Lebensdauerparameter
Mechanische Lebensdauer: ≥ 30.000 Zyklen (Betriebsfrequenz ≤ 120 Zyklen/Stunde)
Elektrische Lebensdauer:
AC-15 (Steuerung von Elektromagneten usw.): ≥ 10.000 Zyklen (300 Zyklen/Stunde)
DC-13 (Steuerung elektromagnetischer Gleichstromlasten): ≥ 10.000 Zyklen (300 Zyklen/Stunde)
AC-3 (Steuerung von Drehstrommotoren): ≥ 10.000 Zyklen (120 Zyklen/Stunde)
AC-4 (Zoll, Rückwärtsbremsung): ≥ 1.000 Zyklen (120 Zyklen/Stunde)
Verkabelung und Installation
Anschlüsse: Schraubenspezifikation M4, Anschlussdrahtbereich 1,0 - 2,5 mm², Anzugsdrehmoment 1,2 N·m.
Aussehen und Verpackung: Einzelgewicht ca. 0,253 kg; Standardverpackung 100 Einheiten/Karton.
Materialien und Sicherheit
Verwendet eine flammhemmende, hochtemperaturbeständige, umweltfreundliche Hülle mit hervorragender Isolationsleistung.
Im Inneren werden verdickte Kupferleiter und Kontakte aus Silberlegierungen verwendet, was für hervorragende Leitfähigkeit, Oxidationsbeständigkeit und Haltbarkeit sorgt.
3. Anwendungsszenarien
Dieser Schalter ist eine wichtige manuell betätigte Komponente in der Blindleistungskompensationsphase von Niederspannungsverteilungssystemen und wird hauptsächlich in den folgenden Szenarien verwendet:
Kernanwendung: Niederspannungs-Blindleistungskompensationskondensatorbank
Standby-Anpassung: Wenn der automatische Leistungsfaktorregler (PPC) eine Fehlfunktion aufweist, gewartet wird oder debuggt wird, ermöglicht der Wechsel in den „manuellen“ Modus ein abgestuftes Umschalten der Kondensatorbänke, wodurch der Leistungsfaktor des Systems beibehalten, die Stromqualität sichergestellt und Strafen bei der Leistungsfaktoranpassung vermieden werden.
Feste Kompensation: In Situationen, in denen die Last stabil ist und keine häufigen automatischen Anpassungen erforderlich sind, kann sie direkt auf eine feste manuelle Kompensationsstufe eingestellt werden.
Wartung und Debugging: Bietet dem Elektropersonal klare Anweisungen zum Schalten des Kondensators und eine Betriebsschnittstelle, was das Debuggen, die Fehlerbehebung und die Wartung des Systems erleichtert.
