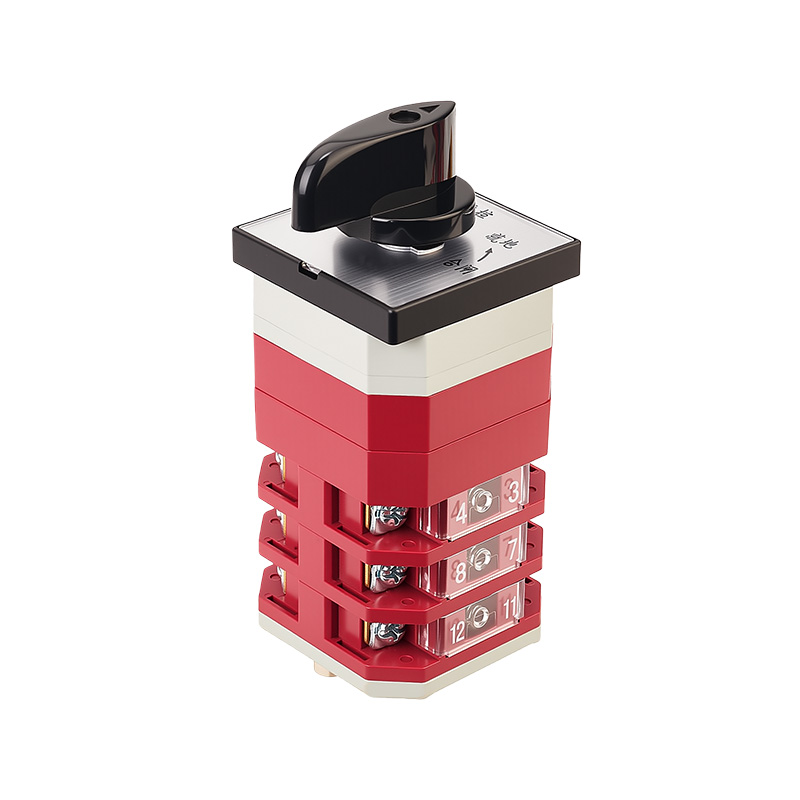

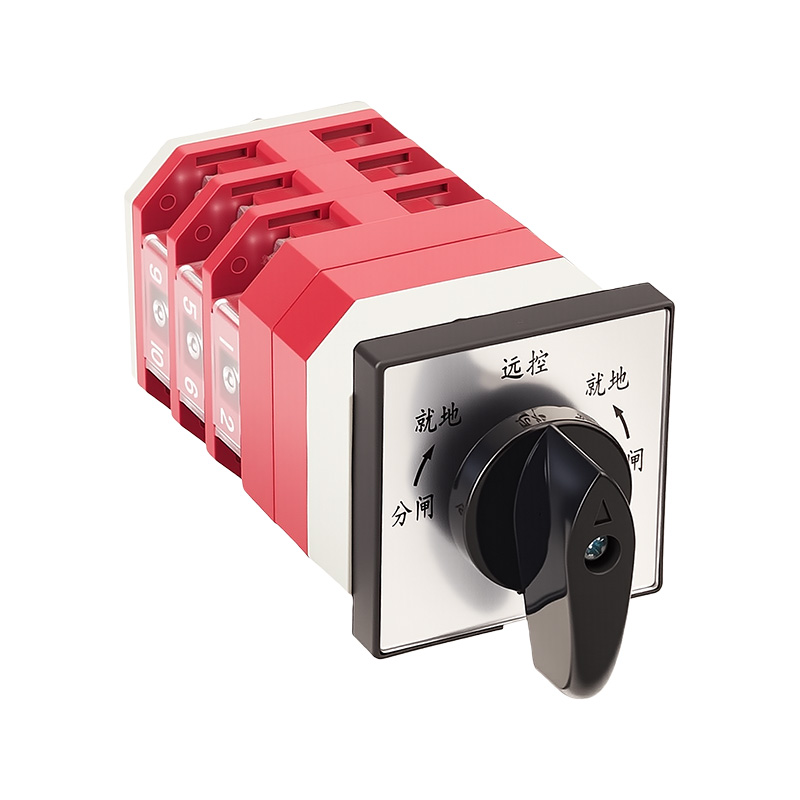

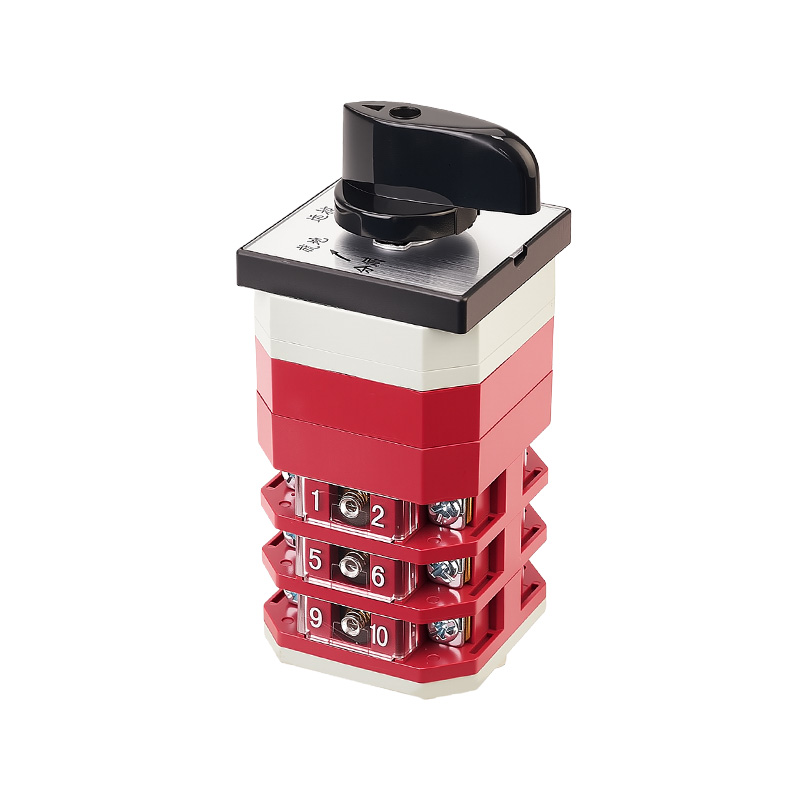

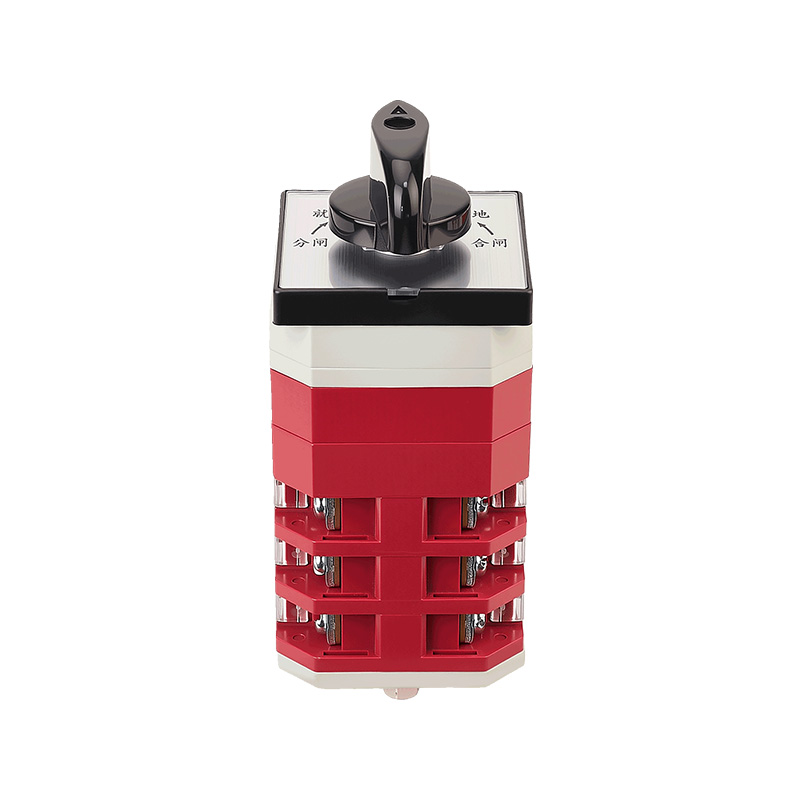

Der LW12-16/Z4.5858.3 ist ein Steuerübertragungsschalter vom Reset-Typ, der speziell für den Öffnungs- und Schließvorgang von Primärgeräten wie Hochspannungsschaltern und Lastschaltern in Stromübertragungs- und -verteilungssystemen entwickelt wurde. Seine Kernfunktion besteht darin, sicher zwischen „lokalen“ und „entfernten“ Steuerstandorten zu wechseln und dabei die Befehle „Öffnen“ bzw. „Schließen“ auszuführen. Der Schalter verfügt über ein automatisches Reset-Design in die Zwischenposition „Fernbedienung“ (der Griff wird nach lokalem Betrieb automatisch zurückgesetzt). Dadurch wird sichergestellt, dass die Steuerung nach Abschluss lokaler Notfallvorgänge automatisch an das entfernte System zurückgegeben wird. Dadurch wird ein versehentliches Zurückbehalten im lokalen Modus verhindert und so die Betriebssicherheit und die Standardisierung des Systemmanagements erheblich verbessert. Sein rot-weißes Farbschema und die klaren Panelmarkierungen erleichtern eine schnelle Identifizierung und Bedienung in Umgebungen wie Stromverteilungsräumen.
1. Wichtigste technische Parameter und funktionale Eigenschaften
Elektrische Parameter
Nennisolationsspannung: 690 V
Nennbetriebsspannung: AC ≤ 500 V 50 Hz-60 Hz; DC ≤ 220 V
Konventioneller Freiluftheizstrom (Ith): 16A
Steuerkapazität: Geeignet für Steuerschaltungen und Signalanzeigen; kann Drehstrom-Asynchronmotoren von 5,5 kW und weniger direkt steuern.

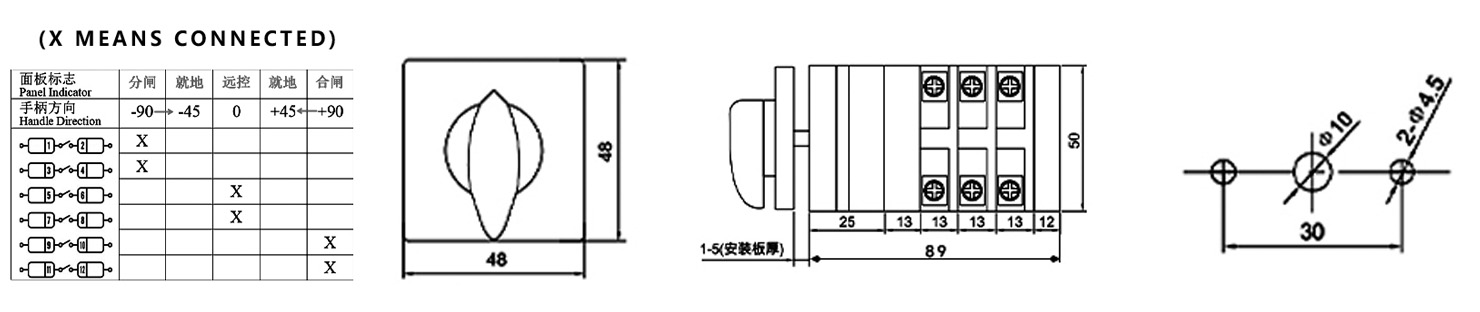

Betriebsfunktionen und Kontaktlogik (basierend auf der Verdrahtungstabelle)
Position und Kontaktaktion (X zeigt ON an):

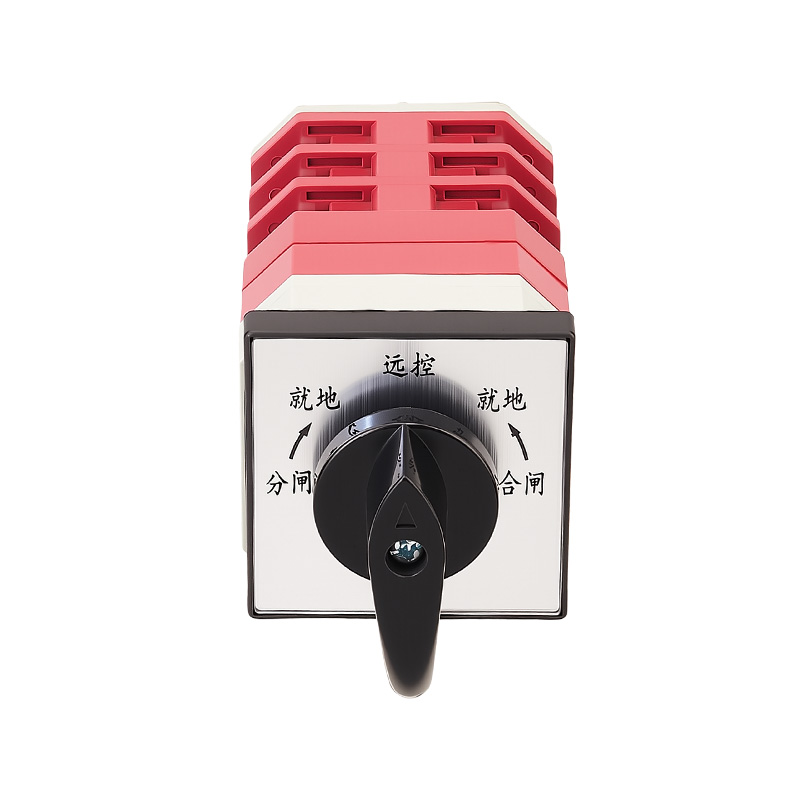

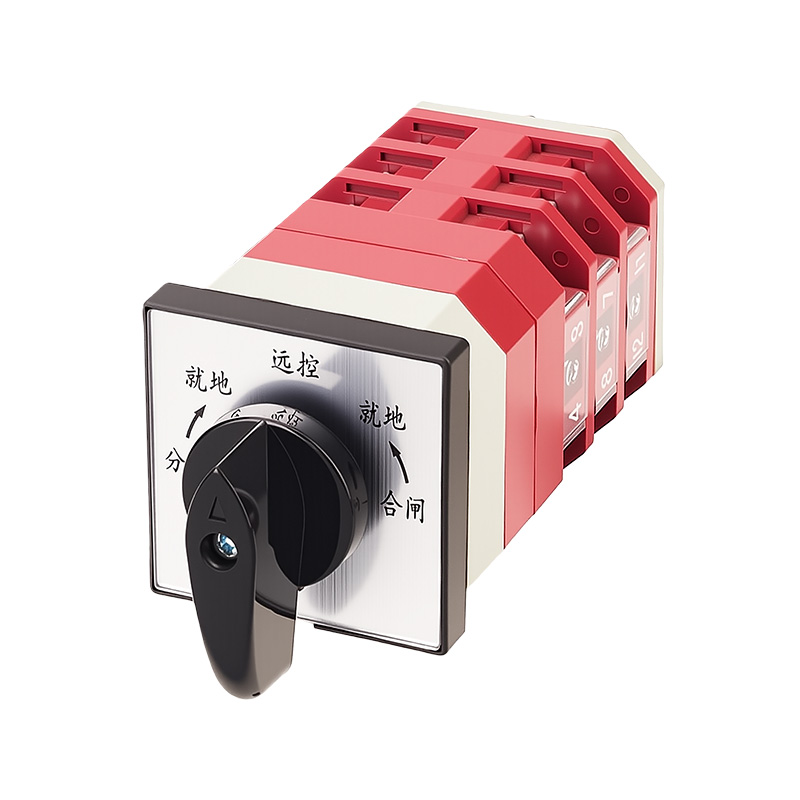

Betriebsmodus: Wählen Sie über den schwarzen Knopf auf dem Bedienfeld den Modus „Lokal“ oder „Fernbedienung“ aus; führen Sie die Befehle „Öffnen“ oder „Schließen“ über den schwarzen Bediengriff an der Seite aus.
Fernbedienung: Griff in der mittleren Position. In dieser Position hängt der Schalterkontaktzustand vom Fernsignal ab; der lokale Griff funktioniert nicht direkt.
Mechanische, Lebensdauer- und Strukturparameter
Mechanische Lebensdauer: ≥ 30.000 Zyklen
Elektrische Lebensdauer:
AC-15 (Steuert elektromagnetische Lasten): ≥ 10.000 Zyklen
DC-13 (Steuert elektromagnetische Gleichstromlasten): ≥ 10.000 Zyklen
AC-3 (Steuerung von Motoren): ≥ 10.000 Zyklen
AC-4 (Zoll, Rückwärtsbremsung): ≥ 1.000 Zyklen
Verdrahtungskapazität: M4-Verdrahtungsschrauben, 1,0–2,5 mm² Drähte, Anzugsdrehmoment 1,2 N·m.
Materialien und Herstellungsprozess: Flammhemmende und hochtemperaturbeständige Hülle, verdickte Kupferteile, Kontakte aus Silberlegierung, die Sicherheit und Haltbarkeit gewährleisten.
Physikalische Parameter: Einzelgewicht ca. 0,25 kg.
2. Anwendungsszenarien
Dieser Schalter ist eine Schlüsselkomponente in Stromversorgungssystemen zum sicheren Umschalten zwischen lokalen und Fernsteuerungsberechtigungen und wurde speziell für Anwendungen entwickelt, die strenge Betriebsverfahren und die Vermeidung von Fehlbedienungen erfordern.
Kernanwendungen: Steuerschaltungen für Hoch- und Niederspannungsschaltanlagen
Leistungsschalter-/Lastschaltersteuerung: Installiert an der Türverkleidung von Hochspannungsschaltanlagen, Ringhaupteinheiten und Niederspannungsverteilern und dient als autorisierte Schnittstelle für den lokalen Betrieb/die Wartung. Wartungs- oder Reparaturpersonal muss den Knopf in die Position „Lokal“ schalten, um Öffnungs- und Schließvorgänge durchzuführen. Nach dem Betrieb wird ein automatisches Zurücksetzen durchgeführt, um zu verhindern, dass vergessen wird, den lokalen Modus zu verlassen.
Control Access Management: Im Normalbetrieb wird es zur automatischen Steuerung durch SCADA-, DCS- oder Relaisschutzgeräte in die Position „Remote Control“ gebracht. Bei Inbetriebnahme, Wartung oder Notfalleinsätzen vor Ort wechselt es für sichere und zuverlässige manuelle Eingriffe in die Position „Lokal“.
Typische Anwendungsfälle
Umspannwerke und Verteilerstationen: Werden für Bedienfelder von Transformatoren, Eingangs- und Ausgangsleitungsschränken, Busschwellenschränken usw. verwendet.
Stromverteilungsräume für Industrie- und Bergbauunternehmen: Dient als manueller Backup-Kontrollpunkt für kritische Stromverteilungsgeräte wie große Motoren und Kondensatorkompensationsgeräte.
Power Automation Systems: Dient als manuelle Backup-Schnittstelle und Wartungsisolationspunkt für die Automatisierungssteuerung und gewährleistet einen sicheren Betrieb auch bei Ausfall des Automatisierungssystems.
