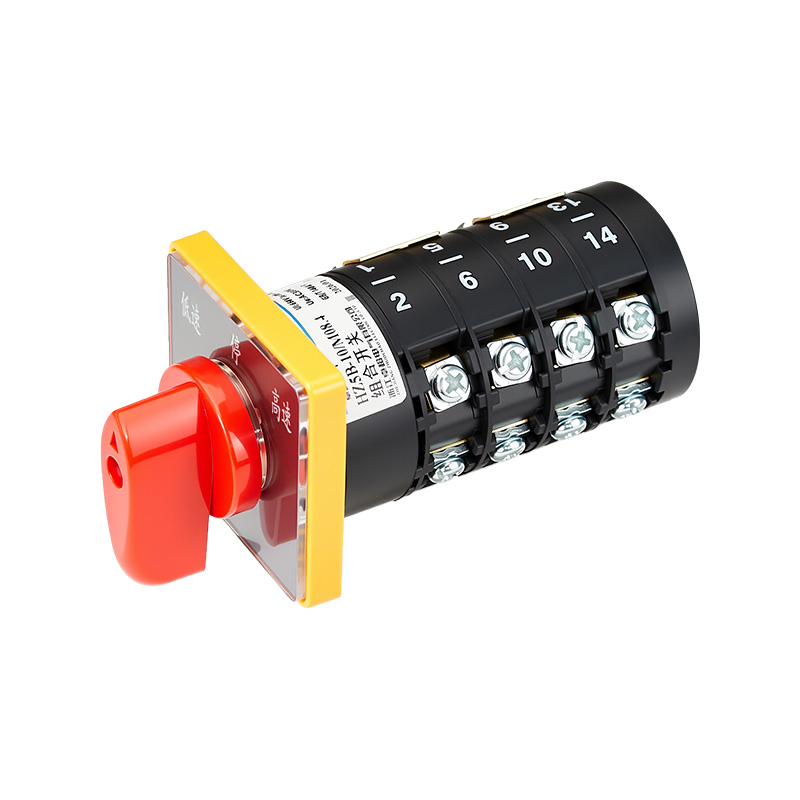

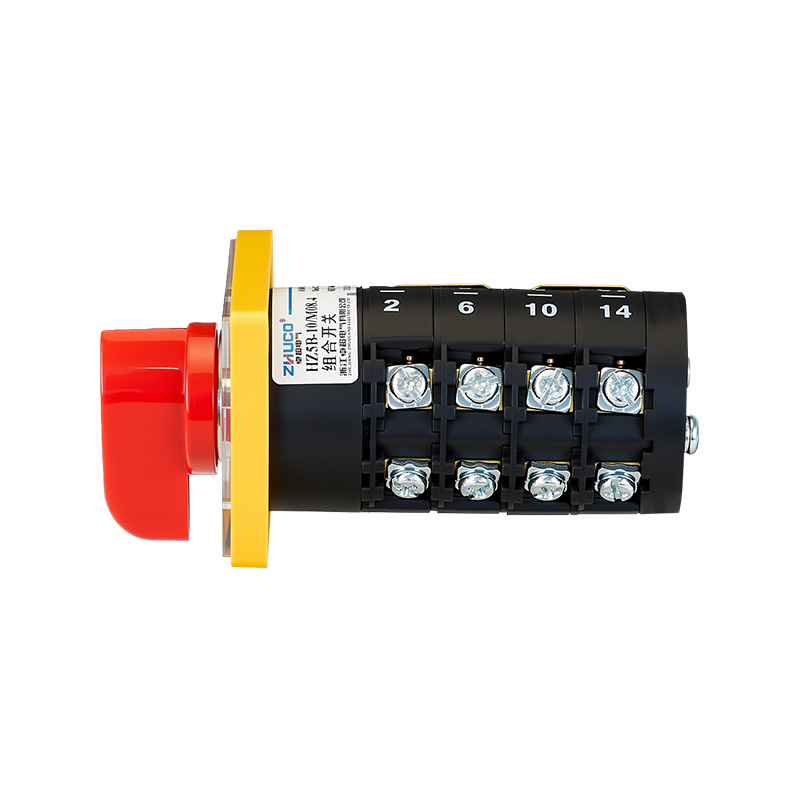

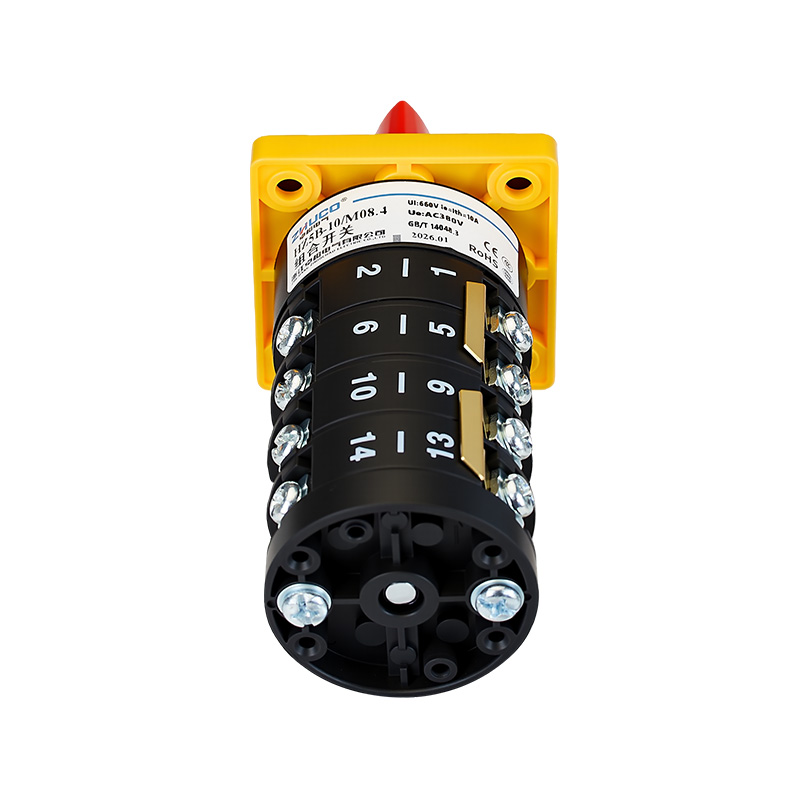

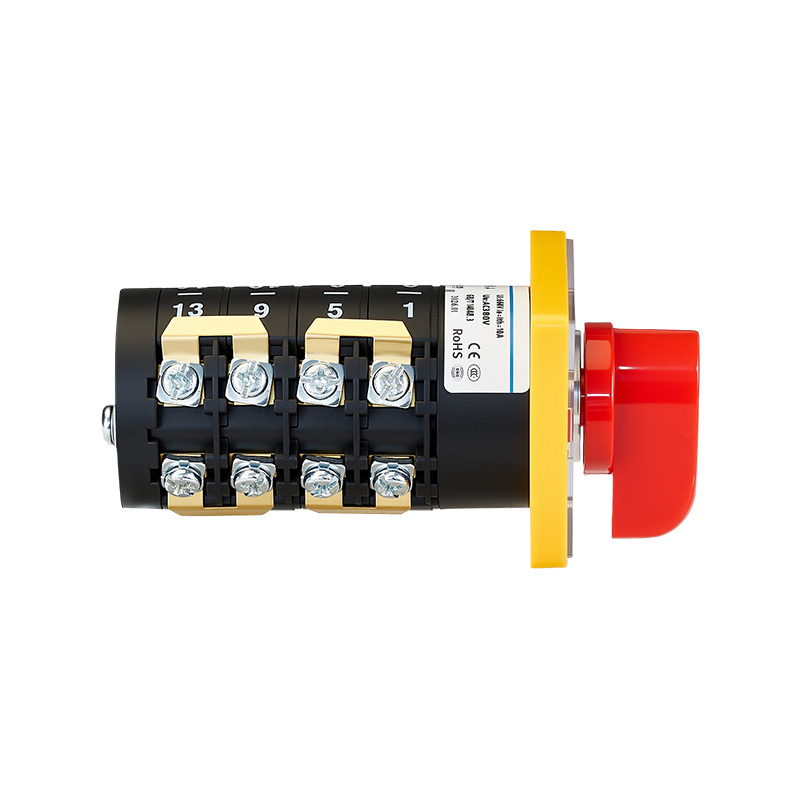

Der HZ5B-10/M08.4 ist ein Dreistellungs-Vierabschnitts-Positionierungskombinationsschalter mit Nennstrom von 10 A, der zur Steuerung von dreiphasigen Asynchronmotoren mit zwei Geschwindigkeiten entwickelt wurde. Es erreicht die Motorwicklungsumschaltung durch eine spezielle Logikkombination aus vier Kontaktschichten und wählt zuverlässig zwischen Niedriggeschwindigkeits- und Hochgeschwindigkeitsbetrieb. Die mittlere Position „0“ bietet einen klaren Stopp- und Sicherheitsisolierungspunkt. Das Produkt verwendet eine mechanische Positionierung mit klaren Positionen und präziser Rückmeldung der Betriebskraft und ist daher die ideale Wahl für eine wirtschaftliche und zuverlässige manuelle Zweigangsteuerung in Werkzeugmaschinen und verschiedenen Geräten.
1. Wichtigste technische Parameter
Nennbetriebsstrom: 10 A
Nennbetriebsspannung: AC 380 V, 50 Hz/60 Hz
Konventioneller Heizstrom (Ith): 10A
Kontaktkonfiguration und Funktionslogik:

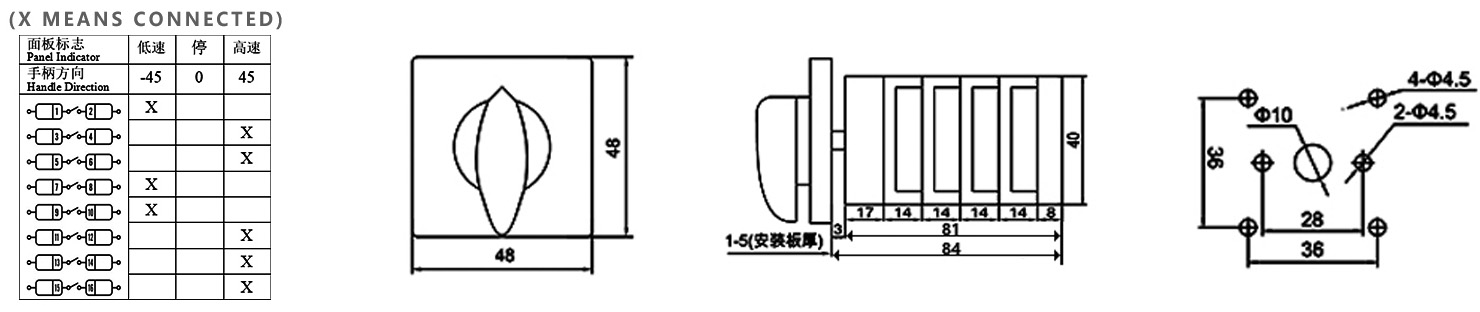

Kontaktstruktur: Vier Abschnitte (vier Schichten) mit insgesamt 16 Anschlüssen, wodurch eine komplexe synchrone Schaltlogik über eine interne Nocke erreicht wird.
Ausrüstung und Kontaktstatus (wie beschrieben):
Position „Niedrige Geschwindigkeit (L)“: Die Kontakte 1-2, 7-8, 9-10 sind geschlossen.
Position „0“ (Stopp/Neutral): Alle Kontakte sind vollständig geöffnet, was eine sichere elektrische Isolierung gewährleistet.
Position „Hochgeschwindigkeit (H)“: Die Kontakte 3-4, 5-6, 11-12, 13-14, 15-16 sind geschlossen.
Konstruktionsmerkmale: Die Anzahl der geschlossenen Kontaktgruppen unterscheidet sich zwischen Positionen mit hoher und niedriger Geschwindigkeit und erfüllt die typischen Verdrahtungsanforderungen von Motoren mit zwei Geschwindigkeiten (z. B. Dahlander-Anschluss oder zwei unabhängige Wicklungen). Die Drehzahländerung wird durch eine Änderung der Verbindungsmethode der Motorwicklungen erreicht.
Mechanische und elektrische Lebensdauer (120 Vorgänge/Stunde):
Mechanische Lebensdauer: ≥ 100.000 Operationen
Elektrische Lebensdauer (Nutzungskategorien AC-23A, AC-3, AC-4): ≥ 30.000 Operationen
Verkabelung und Struktur:
Verdrahtungsspezifikationen: M4-Anschlussschraube, empfohlene Drahtquerschnittsfläche 1,0 – 1,5 mm², Anzugsdrehmoment 1,2 N·m.
Struktur und Materialien: Flammhemmende und hochtemperaturbeständige Hülle; Verdickte Kupferleiter und Kontakte aus Silberlegierung sorgen im Inneren für zuverlässigen Kontakt, hervorragende Leitfähigkeit und lange Lebensdauer.
3. Anwendungsszenarien
Dieser Schalter ist für Industrieanlagen konzipiert, die ein manuelles Umschalten zwischen zwei Motorbetriebsgeschwindigkeiten erfordern, und eignet sich besonders für herkömmliche Anwendungen zur mechanischen Geschwindigkeitsregelung.
Kernanwendung: Motorsteuerung mit zwei Geschwindigkeiten
Metallbearbeitungswerkzeugmaschinen: Werden zum Hoch- und Niedriggeschwindigkeitsschalten von Spindelmotoren in Drehmaschinen, Fräsmaschinen, Bohrmaschinen usw. verwendet, um sich an unterschiedliche Bearbeitungsmaterialien, Werkzeugdurchmesser oder Prozessanforderungen (wie Schruppen/Fertigstellen) anzupassen.
Ventilatoren und Pumpen: Steuert Kühllüfter, Kühlpumpen von Hydraulikstationen usw., um zwischen den Modi „hoher Luftstrom/-fluss“ und „niedriger Luftstrom/-fluss“ zu arbeiten und so Energie zu sparen und Lärm zu kontrollieren.
Materialfördersysteme: Werden zum Umschalten zwischen den Modi „Hochgeschwindigkeitsbetrieb“ und „Low-Speed-Positionierung“ für Förderbänder, Aufzüge und andere Geräte verwendet.
Allgemeine Ausrüstung Duale Leistungs-/Modusauswahl: Kann verwendet werden, um die "hohen" und "niedrigen" Leistungspegel elektrischer Heizgeräte zu steuern.
Dient als Hauptauswahlschalter für Geräte, die zwei Betriebsmodi benötigen (z. B. „schnell/präzise“, „Modus A/Modus B“), die durch Umschalten zwischen verschiedenen Regelkreisen erreicht werden.
