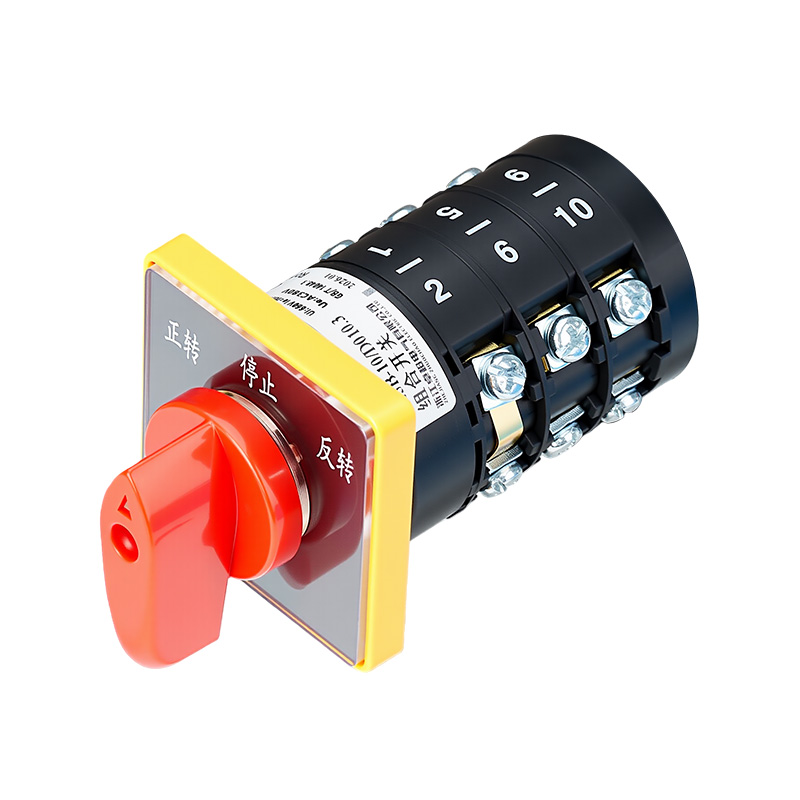

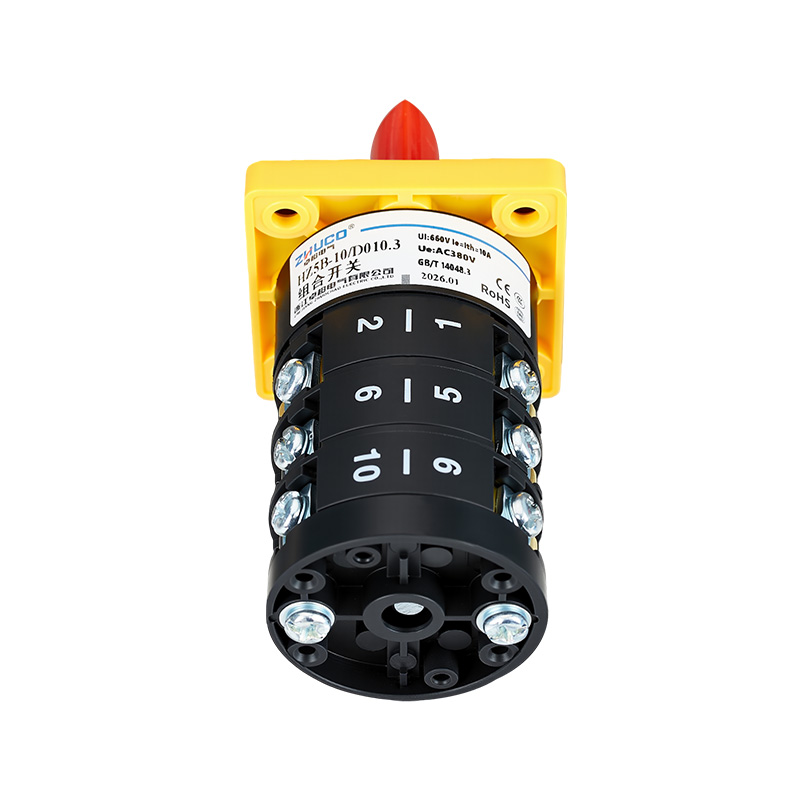

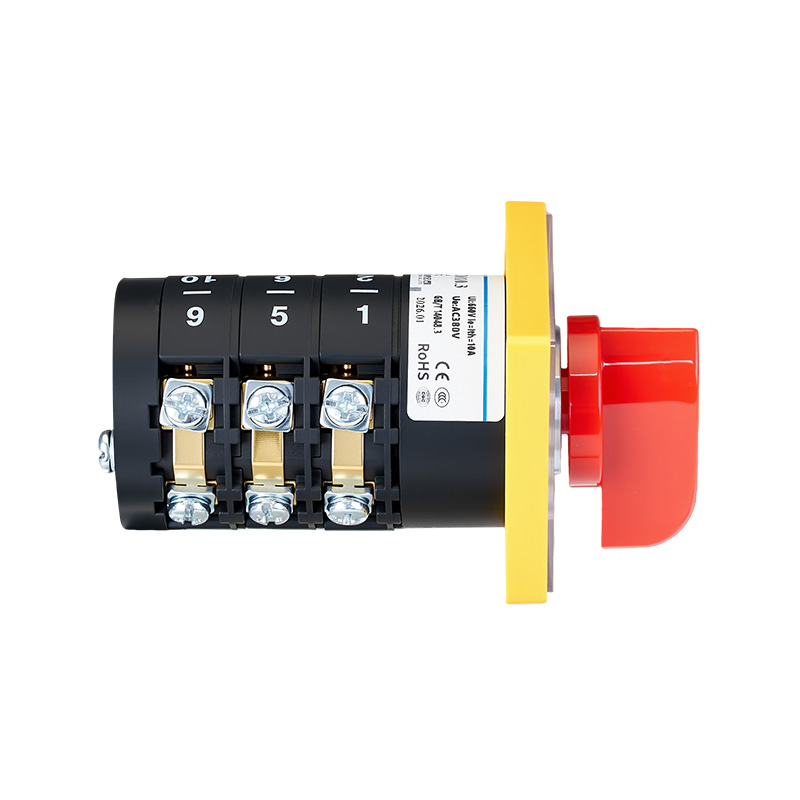

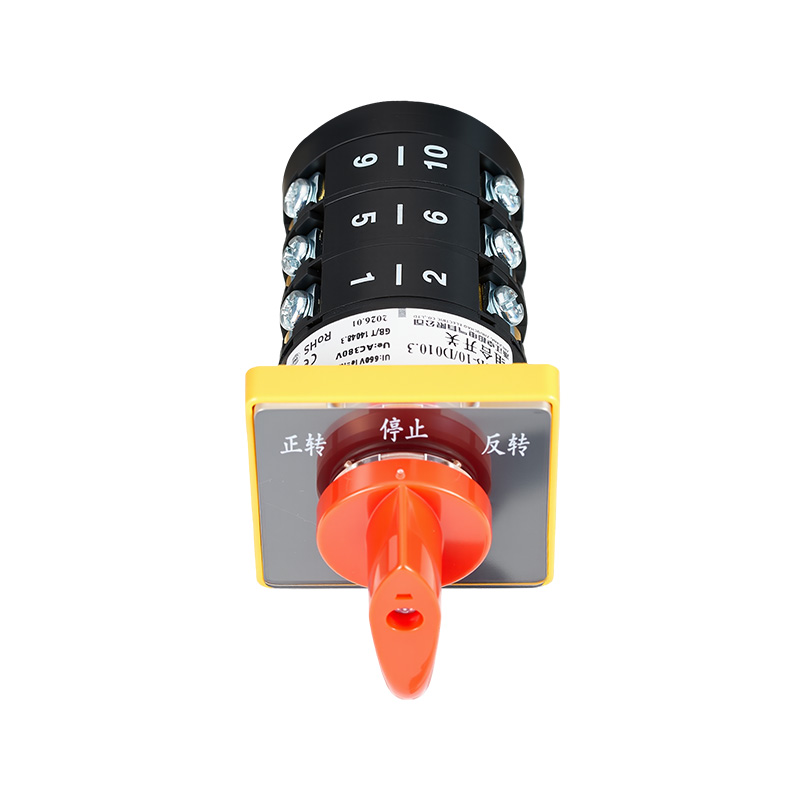

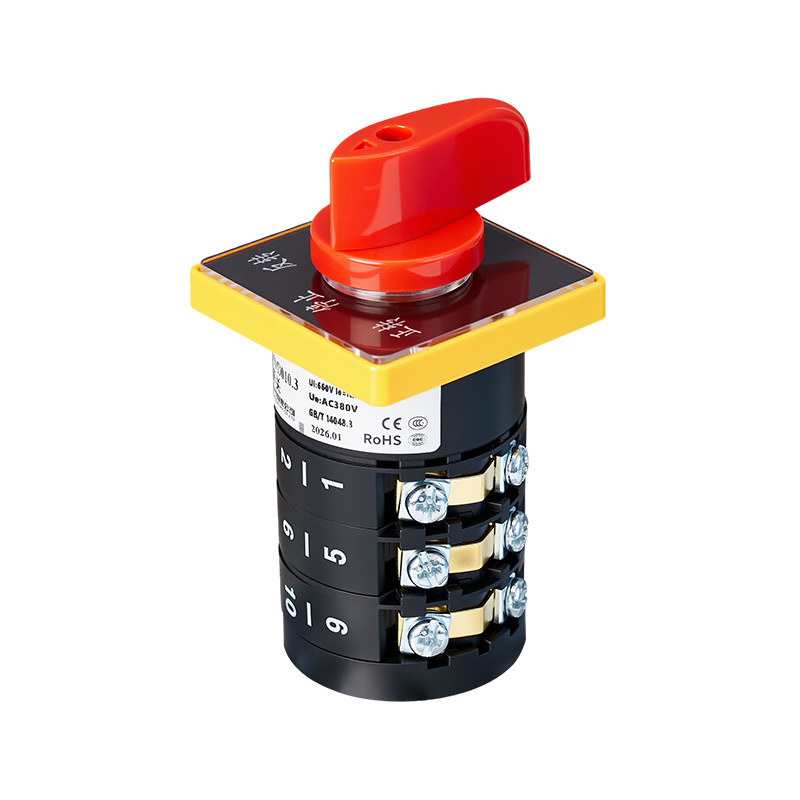

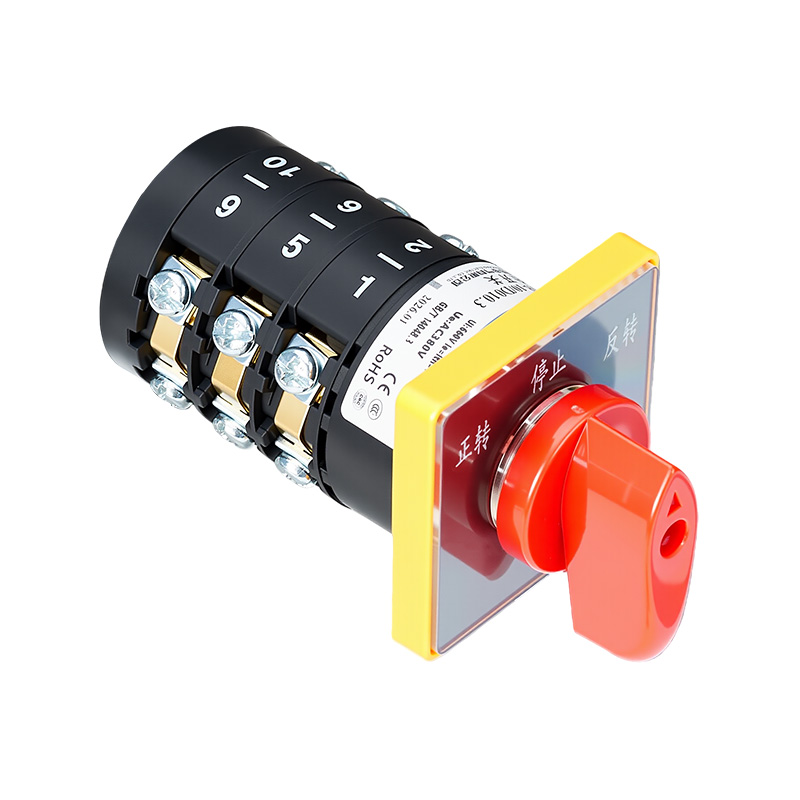

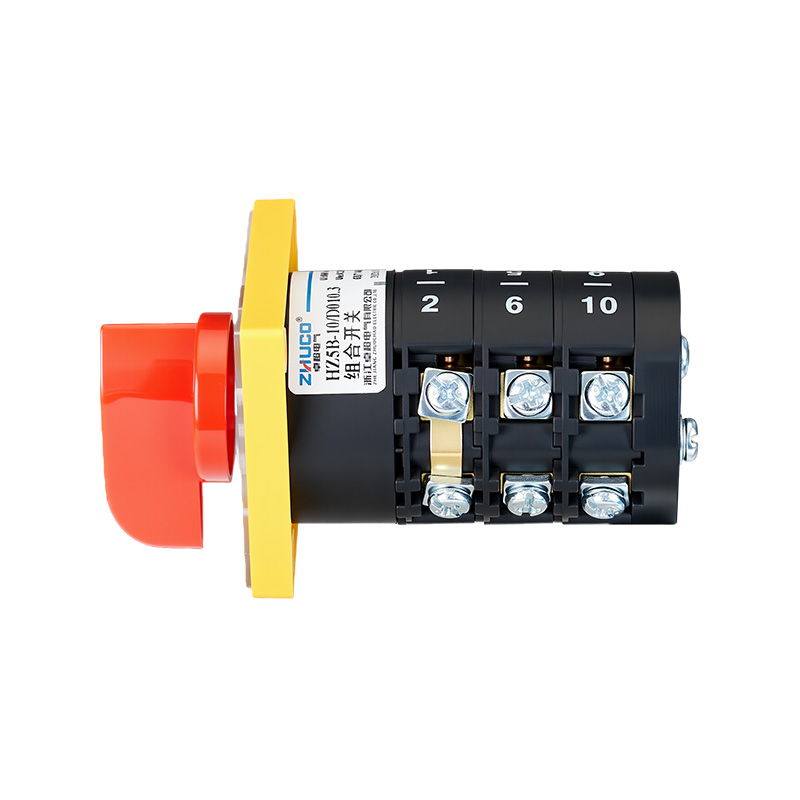

Der HZ5B-10/D010.3 ist ein dreistufiger Vorwärts-Stopp-Rückwärts-Kombinationsschalter mit Nennstrom von 10 A. Es ist speziell für die direkte Vorwärts- und Rückwärtssteuerung von dreiphasigen Asynchronmotoren konzipiert und ermöglicht durch klare mechanische Positionierung (links-an-rechts) und zuverlässige Kontaktlogik eine Motorrichtungsumschaltung und ein sicheres Anhalten. Das Gehäuse besteht aus flammhemmendem und hochtemperaturbeständigem Material und die inneren Komponenten sind verdickte Kupferleiter und Kontakte aus Silberlegierung, die eine hervorragende Leitfähigkeit, Lichtbogenoxidationsbeständigkeit und lange Lebensdauer bei einem Nennstrom von 10 A gewährleisten. Aufgrund seiner kompakten und klaren Struktur ist es eine bevorzugte Komponente für Bedienfelder von Werkzeugmaschinen und verschiedenen Kleingeräten.
1. Wichtigste technische Parameter
Nennbetriebsstrom: 10 A
Nennbetriebsspannung: AC 380 V, 50 Hz/60 Hz
Kontaktkonfiguration und Funktionslogik:
Kontaktstruktur: Drei Abschnitte (drei Schichten), jede Schicht verfügt über einen Satz Umschaltkontakte, die das Schalten von drei unabhängigen Schaltkreisen ermöglichen.

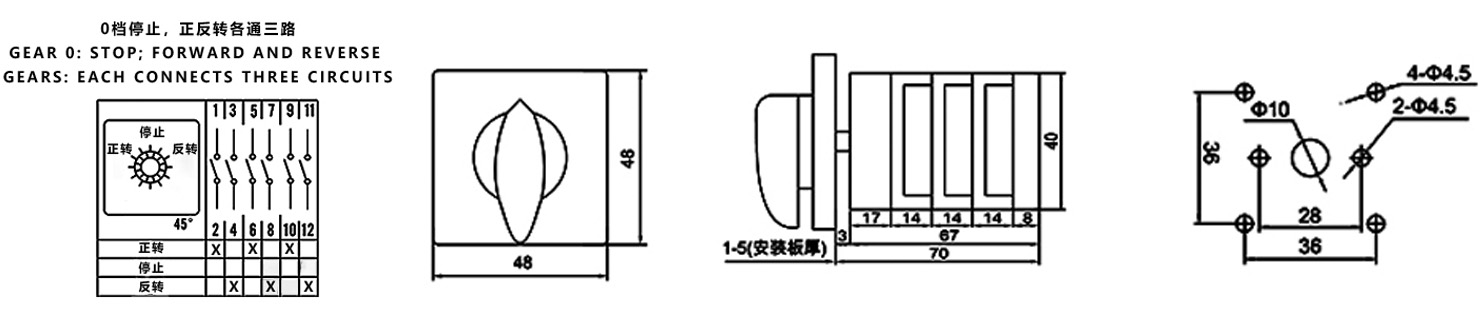

Positionen und Kontaktstaaten (X steht für ON):
Position „1“ (Vorwärts): Die Kontakte 1-2, 5-6, 9-10 sind eingeschaltet. Dieser Zustand entspricht typischerweise der Phasenfolge, die erforderlich ist, damit sich der Motor im Uhrzeigersinn dreht.
Position „0“ (Stopp/Neutral): Alle Kontakte sind vollständig geöffnet. Bietet eine klare Stoppposition und einen sicheren elektrischen Isolationspunkt für eine einfache Wartung.
Position „2“ (Rückwärtsgang): Die Kontakte 3-4, 7-8, 11-12 sind eingeschaltet. Dieser Zustand schaltet die entsprechende Phase um, wodurch sich der Motor gegen den Uhrzeigersinn dreht.
Mechanische und elektrische Lebensdauer (Betriebsfrequenz ≤ 120 Mal/Stunde):
Mechanische Lebensdauer: ≥ 100.000 Elektrische Lebensdauer: AC-23A (Widerstandslast): ≥ 30.000 Zyklen; AC-3 (direkter Start, Stopp und Rückwärtsdrehung des Käfigläufermotors): ≥ 30.000 Zyklen; AC-4 (Joggen, Rückwärtsbremsen): ≥ 30.000 Zyklen
Verkabelung und Struktur:
Verdrahtungsspezifikationen: M4-Anschlussschrauben, empfohlene Drahtquerschnittsfläche 1,0 – 1,5 mm², empfohlenes Anzugsdrehmoment 1,2 N·m.
Struktur und Materialien: Flammhemmende und hochtemperaturbeständige Hülle mit verdickten Kupferleitern und Kontakten aus Silberlegierung im Inneren, um zuverlässigen Kontakt und lange Lebensdauer zu gewährleisten.
2. Anwendungsszenarien
Dieser Schalter ist eine Standardkomponente, die speziell für die Steuerung des Vorwärts-, Rückwärts- und Stoppbetriebs kleiner Drehstrommotoren (≤10 A) entwickelt wurde. Es wird häufig in verschiedenen Geräten verwendet, bei denen die Drehrichtung des Motors geändert werden muss.
Kernanwendungen: Motorsteuerung für Werkzeugmaschinen und Geräte
Metallbearbeitungswerkzeugmaschinen: Als Vorwärts-/Rückwärtssteuerschalter für die Spindelmotoren von Bohrmaschinen, Fräsmaschinen, Drehmaschinen und Gewindeschneidmaschinen, der für Vorgänge wie Gewindeschneiden, Werkzeugeinfahren und Vorwärts-/Rückwärtsschneiden verwendet wird.
Materialförderausrüstung: Steuert die Laufrichtung von Förderbändern, Aufzügen und Zuführmechanismen und ermöglicht Vorwärts-, Rückwärts- oder Hebefunktionen.
Hebe- und Hebegeräte: Werden zur Steuerung des Hebens und Senkens kleiner Hebezeuge, Winden und Rollläden verwendet.
