Gegründet im Jahr 2012, ist die Zhejiang Zhuochao Electric Co., Ltd. auf die Herstellung und den Vertrieb von Universalschaltern, Umschaltern, Kombinationsschaltern, Netztrennschaltern, Lasttrennschaltern sowie Schweißmaschinen-Schaltern spezialisiert. Insbesondere zeichnen sich die Umschalter des Unternehmens durch fortschrittliche Technologie innerhalb der Branche aus. Unsere Produkte haben die Zertifizierungen nach ISO 9001 Qualitätsmanagementsystem, nationale 3C-Zertifizierung, TÜV-, CE- sowie RoHS-Zertifizierung erhalten und werden streng nach nationalen Standards gefertigt. Sie verfügen über eine starke Marktpräsenz in China und werden in zahlreiche Länder und Regionen Europas, Amerikas und Südostasiens exportiert. Darüber hinaus haben wir Partnerschaften mit mehreren international renommierten Marken aufgebaut.
Ausgestattet mit fortschrittlichen Produktionsanlagen und Präzisionsprüfgeräten hat das Unternehmen moderne Fertigungsprozesse sowie erfahrene Ingenieure eingeführt, die die Produktentwicklung, Qualitätsverbesserung und Managementinnovation unterstützen. Dank der gemeinsamen Anstrengungen aller Mitarbeiter und der starken Unterstützung von Kunden im In- und Ausland verfügen wir über umfangreiche Erfahrung in Design, Produktion und Fertigung. Derzeit konzentriert sich das Unternehmen darauf, seinen internationalen Marktanteil weiter auszubauen sowie inländische Vertriebskanäle und Kunden zu entwickeln. Gleichzeitig werden Marketingstrategien kontinuierlich optimiert und eine stabile Marktordnung aufgebaut, um die Interessen von Vertriebspartnern und Kunden umfassend zu sichern. Wir verfolgen konsequent eine klare Marktpositionierung, fokussieren uns auf die beiden Kernbereiche technologische Innovation und zuverlässige Qualität sowie den Ausbau der Vertriebskanäle und sehen hochwertige Produkte, standardisierte Preisgestaltung und einen umfassenden After-Sales-Service als unsere drei grundlegenden Verpflichtungen, um eine Win-win-Entwicklung für Hersteller und Vertriebspartner zu realisieren.
Mit Blick auf eine vielversprechende Zukunft wird das Unternehmen weiterhin an seinem Grundsatz festhalten, Kunden mit besseren Produkten und Dienstleistungen zu begeistern. Gestützt auf modernes Unternehmensmanagement werden wir interne Reformen vertiefen, das Qualitätssicherungssystem konsequent umsetzen und den Geist von „Pragmatismus, Integrität, Innovation und Fortschritt“ weitertragen. Zukünftig werden wir die industrielle Struktur kontinuierlich optimieren, unsere Kapitalstärke ausbauen, die Markenstrategie vorantreiben und den Weg in den globalen Markt konsequent weitergehen.

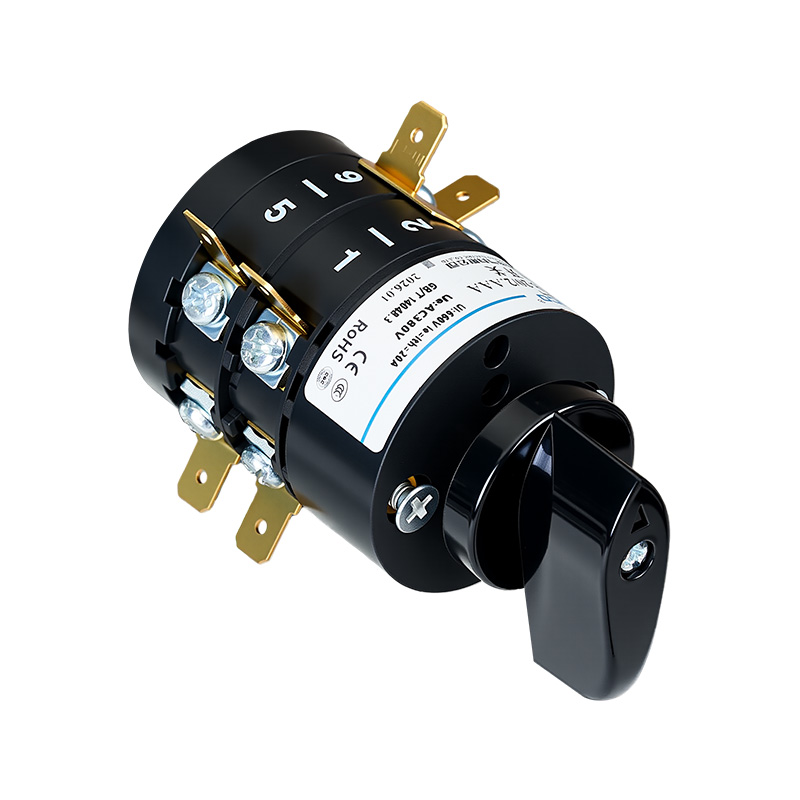

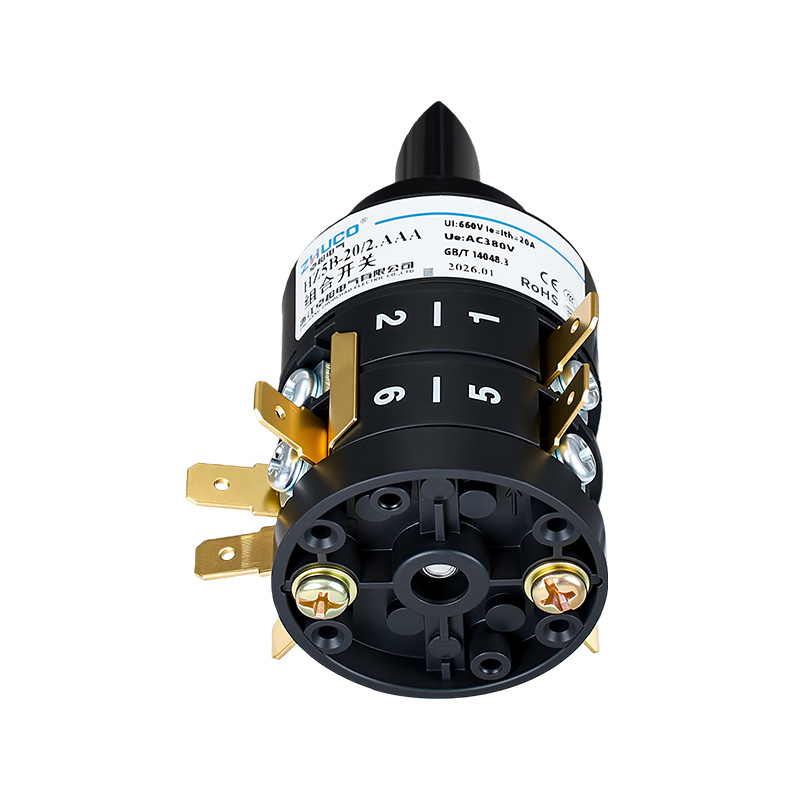

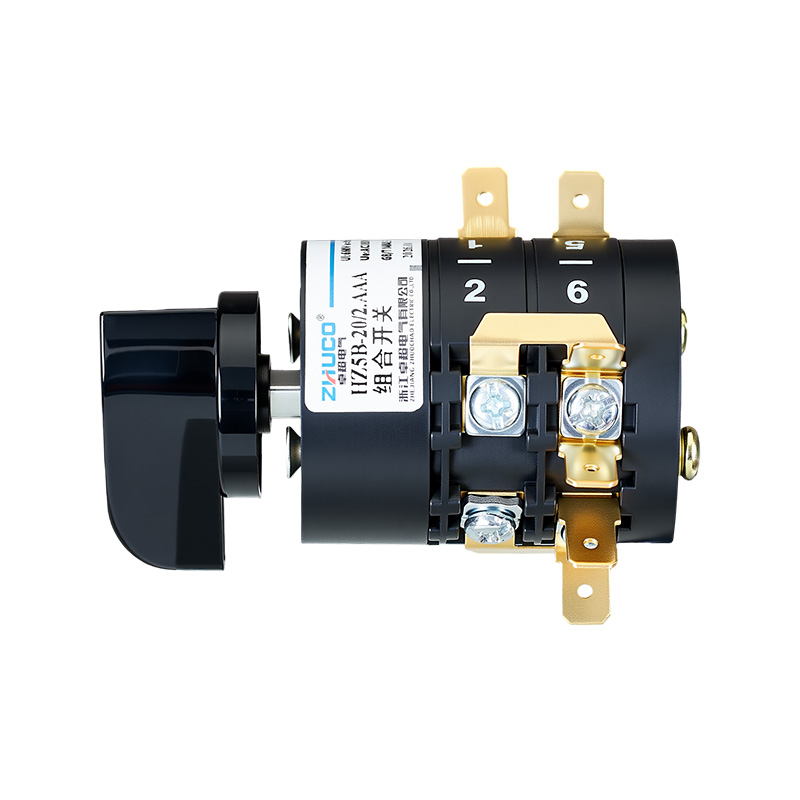

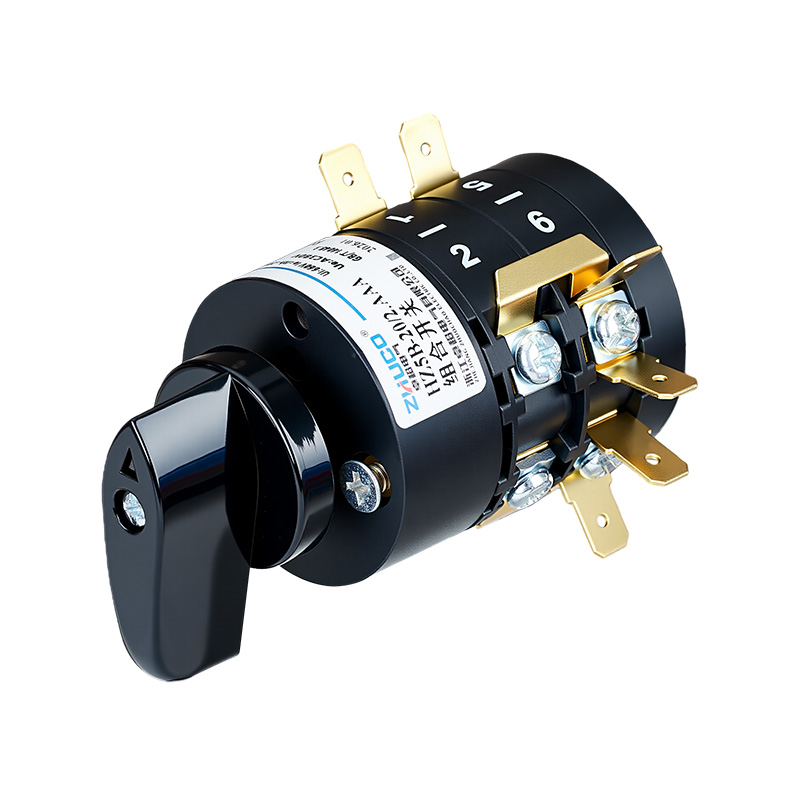

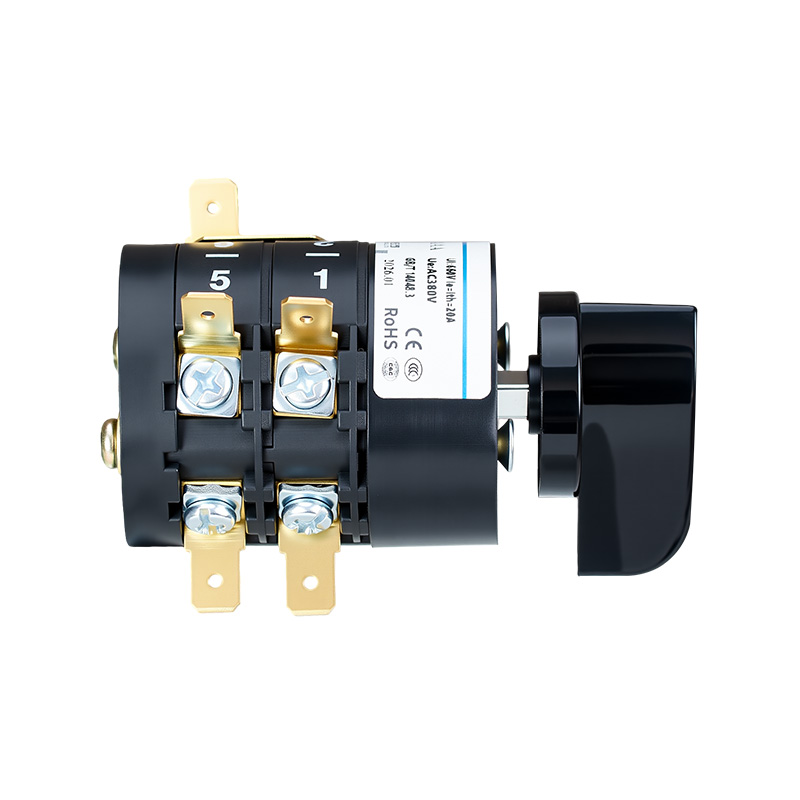

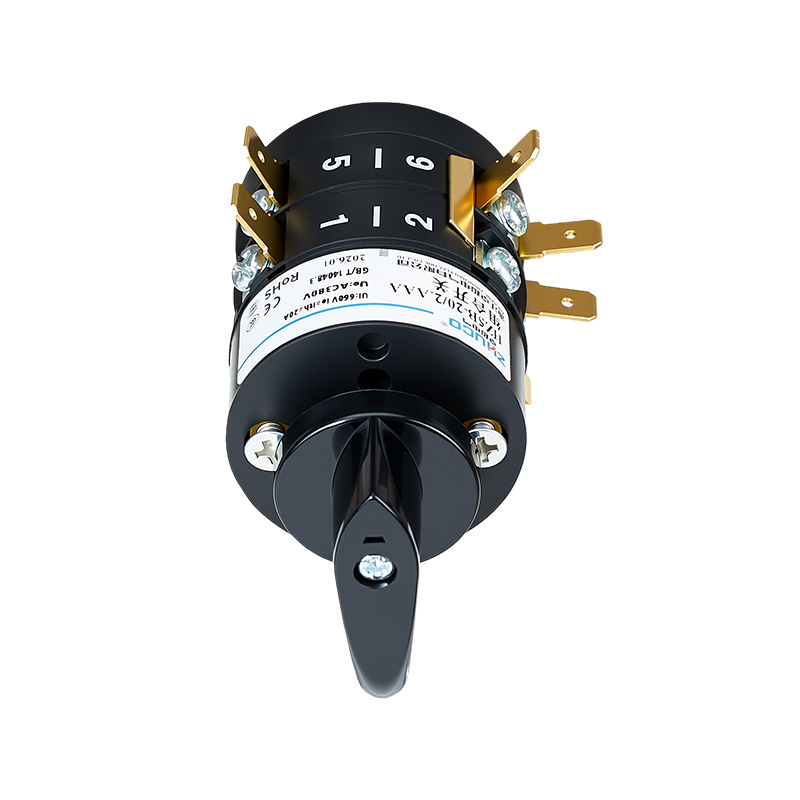

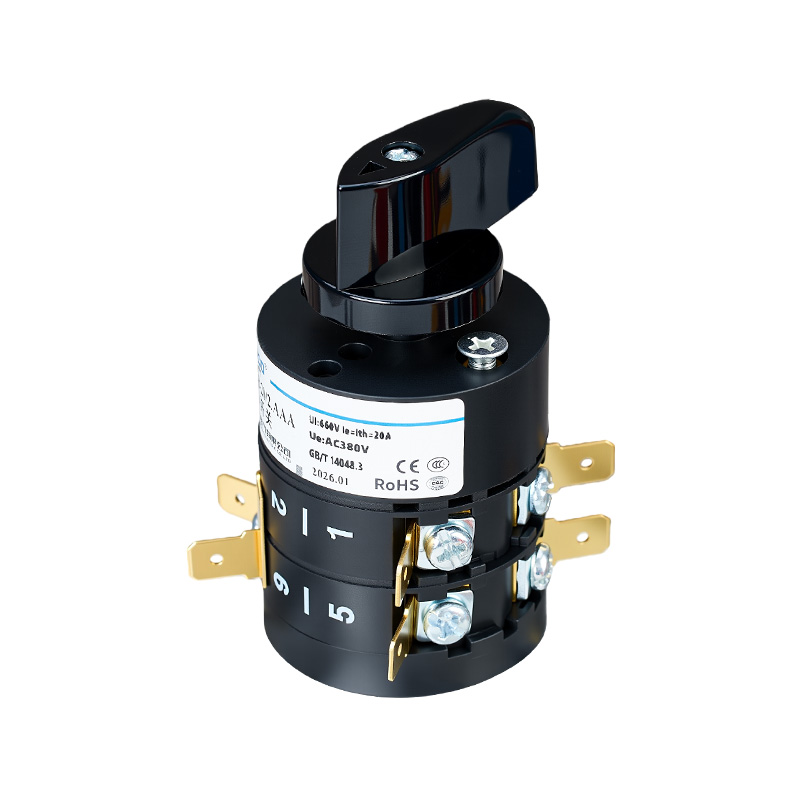

Der HZ5B-20/2.AAA ist ein zweiteiliger (zweischichtiger) Positionierungskombinationsschalter mit drei Positionen (1-0-2) und einem Nennstrom von 20 A. Es ist für Industrieanlagen wie Schweißmaschinen optimiert, die ein häufiges Umschalten der Betriebsarten erfordern. Es verfügt auf innovative Weise über eine Standardkonfiguration mit verbindenden Kupferkontakten mit Einsätzen, was den Prozess der parallelen Mehrdrahtverbindung vor Ort erheblich vereinfacht und die Effizienz und Zuverlässigkeit der Verkabelung verbessert. Dies macht es zu einem zentralen manuellen Steuerelement für die Strom-/Modusumschaltung von Schweißmaschinen.
1. Wichtigste technische Parameter
Nennbetriebsstrom: 20 A
Nennbetriebsspannung: AC 380 V, 50 Hz/60 Hz
Konventioneller Freiluftheizstrom (Ith): 20A

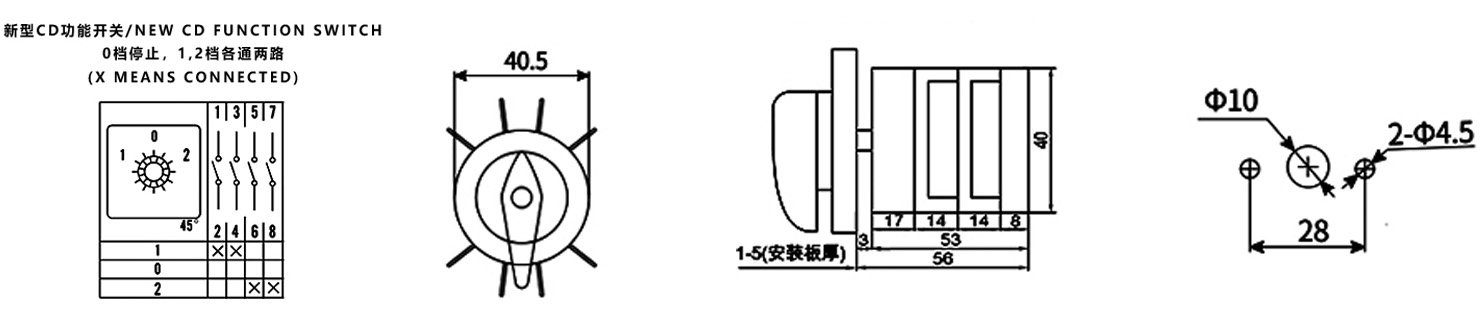

Kontaktkonfiguration und Positionslogik (basierend auf der Verkabelung „X“, die EIN anzeigt):
Struktur: Zwei Abschnitte (zwei Schichten), zwei Kontaktsätze pro Schicht.
Position „1“: Die Kontakte 1-2 und 3-4 sind eingeschaltet.
Position „0“ (Mittelposition): Alle Kontakte sind AUS, in der Stopp- und Sicherheitsisolationsposition.
Position “2”: Die Kontakte 5-6 und 7-8 sind geschlossen.
Mechanische und elektrische Lebensdauer (Betriebsfrequenz ≤ 120 Mal/Stunde):
Mechanische Lebensdauer: ≥ 100.000 Zyklen.
Elektrische Lebensdauer (beide ≥ 30.000 Zyklen):
AC-23A (Widerstandslast, z. B. Heizung)
AC-3 (Direktstart/-stopp des Käfigläufermotors)
AC-4 (Zoll, Rückwärtsbremsung)
Verkabelung und Struktur (Hauptmerkmale):
Praktisches Verdrahtungsdesign: Die Standardkonfiguration umfasst das Verbinden von Kupferplatten mit Einsätzen, sodass Drähte parallel geschaltet werden können, um vor dem Umschalten der Anschlüsse mit den Kupferplattenschlitzen vorverbunden zu werden, wodurch das Problem mehrerer paralleler Verbindungen in Geräten wie Schweißmaschinen gelöst wird.
Verkabelungsspezifikationen: Anschlussschraube M4, Drahtreichweite 1,0 – 1,5 mm², Anzugsdrehmoment 1,2 N·m.
2. Anwendungsszenarien
Dieser Schalter ist speziell für Industriegeräte mit kleiner bis mittlerer Leistung konzipiert, die ein manuelles Umschalten zwischen zwei Betriebsparametern oder -modi erfordern.
Kernanwendungen: Schweißmaschinensteuerung, Schweißstrom-/Modusschaltung: Dient als Ausgangsstrombereichswähler oder Betriebsmoduswähler für manuelle Lichtbogenschweißmaschinen, WIG-Schweißmaschinen usw. (z. B. normales Schweißen/WIG-Schweißen). Über die Positionen „1“ und „2“ werden unterschiedliche Ausgangsabgriffe bzw. Steuerschaltungen geschaltet.
Allgemeine Steuerung industrieller Geräte:
Motorsteuerung: Kann zur Vorwärts- und Rückwärtsdrehsteuerung (1=Vorwärts, 2=Rückwärts, 0=Stopp) oder zur Zweigangsteuerung kleiner Drehstrommotoren verwendet werden.
Netzteil- und Funktionsauswahl: Wird zum Umschalten zwischen zwei verschiedenen Netzteilen, Signalquellen oder Funktionsmodi im Gerät verwendet. Die mittlere Position „0“ bietet einen Sicherheitshaltepunkt.
