Der SZD11-63/400010-B ist ein manueller Lasttrennschalter mit vierpoligen Isolations- und externen Betriebsfunktionen und einem Nennstrom von 63 A. Sein Kerndesign eignet sich für dreiphasige Vierleiter-Elektrosysteme (3P N). Der Schalter ist an der Basis montiert und funktioniert sicher von außerhalb des Schaltschranks über einen Langhebelmechanismus, der eine obligatorische mechanische Verriegelung des Türschalters integriert. Dieser Verriegelungsmechanismus stellt sicher, dass die Schranktür nur geöffnet werden kann, wenn sich der Schaltergriff in der Position „AUS“ befindet (alle Pole, einschließlich des Neutralpols N, sind getrennt). Umgekehrt kann der Schalter bei geöffneter Schranktür nicht geschlossen werden, wodurch das Risiko eines stromführenden Kontakts physisch ausgeschlossen wird und er zu einem Schlüsselelement wird, das den höchsten elektrischen Sicherheitsstandards entspricht.

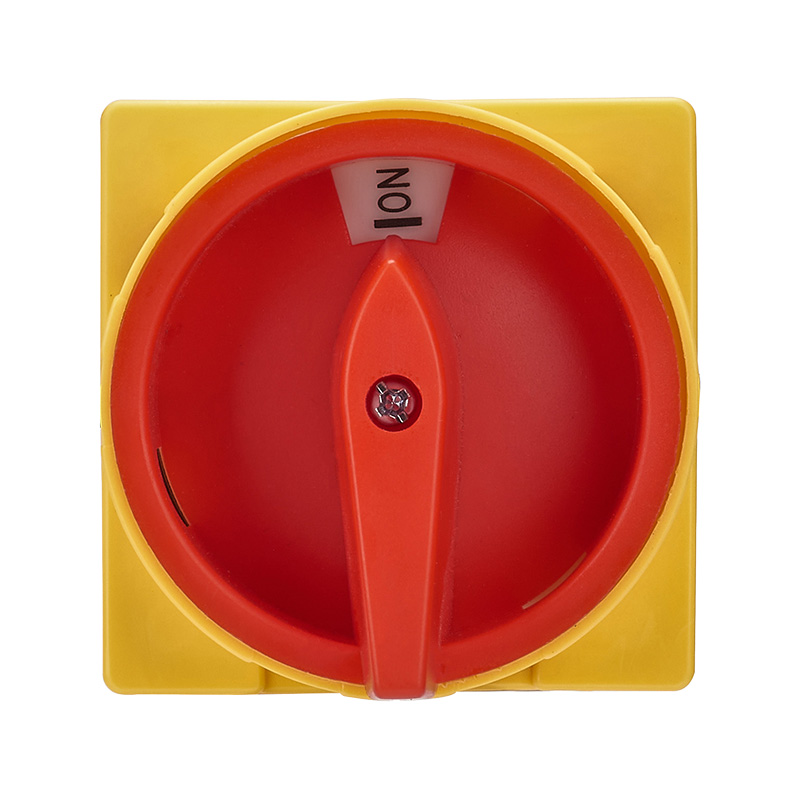

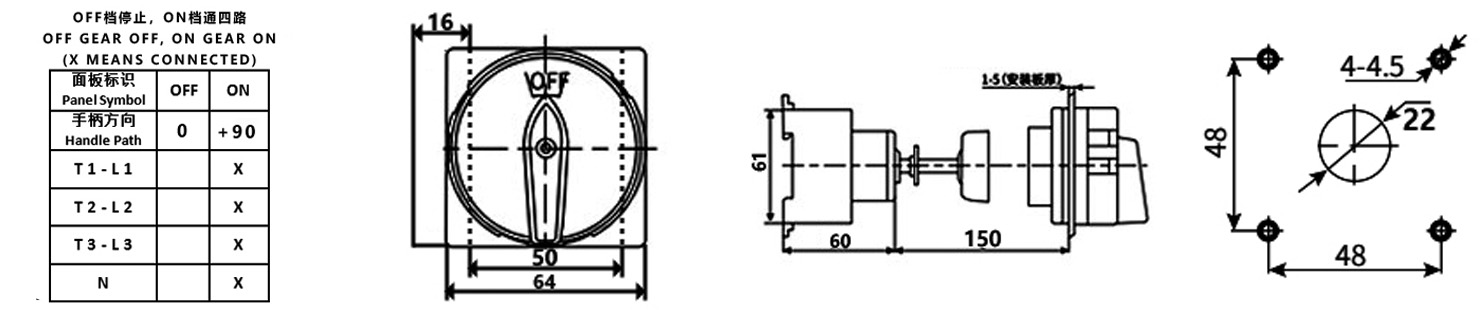

Funktion: Zweipositionsbetrieb (EIN/AUS). In der Position „ON“ sind die dreiphasigen Hauptkontakte (T1-L1, T2-L2, T3-L3) und der Neutralpol (N) zuverlässig verbunden; in der Position „OFF“ sind alle Pole (einschließlich des N-Pols) vollständig getrennt, was eine umfassende elektrische Isolierung gewährleistet. Dieser Standort bietet auch einen Vorhängeschlosspunkt (Schließfach separat erhältlich), der zusätzliche Sicherheitsverriegelungen (LOTO) unterstützt.
Türverriegelungsmechanismus: Eine obligatorische mechanische Verriegelung, die Kerngarantie für das Erreichen der Sicherheitslogik „Tür öffnen, ausschalten; Tür ausschalten, Tür öffnen“.

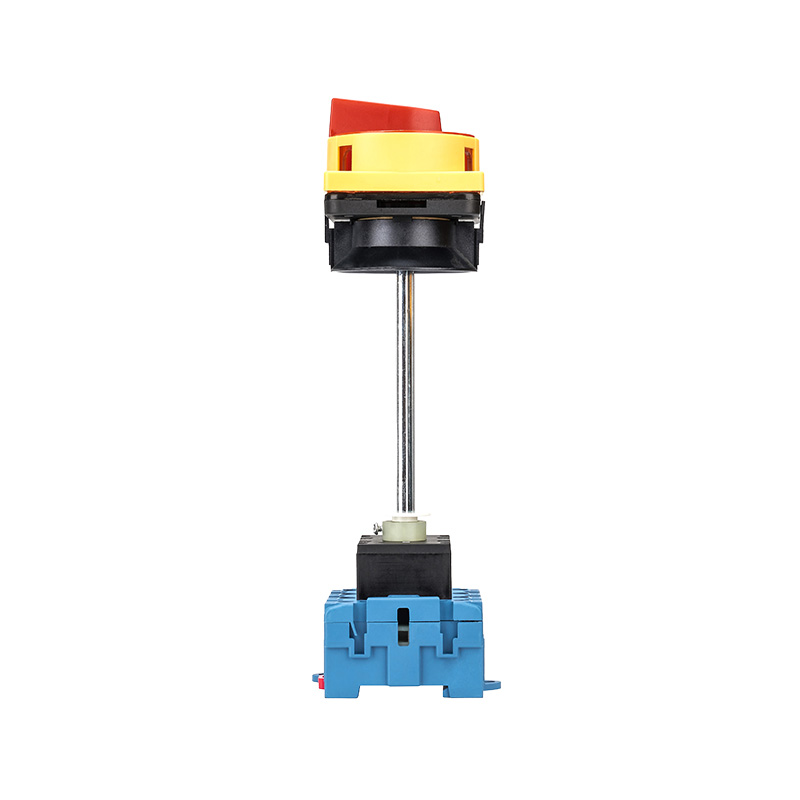

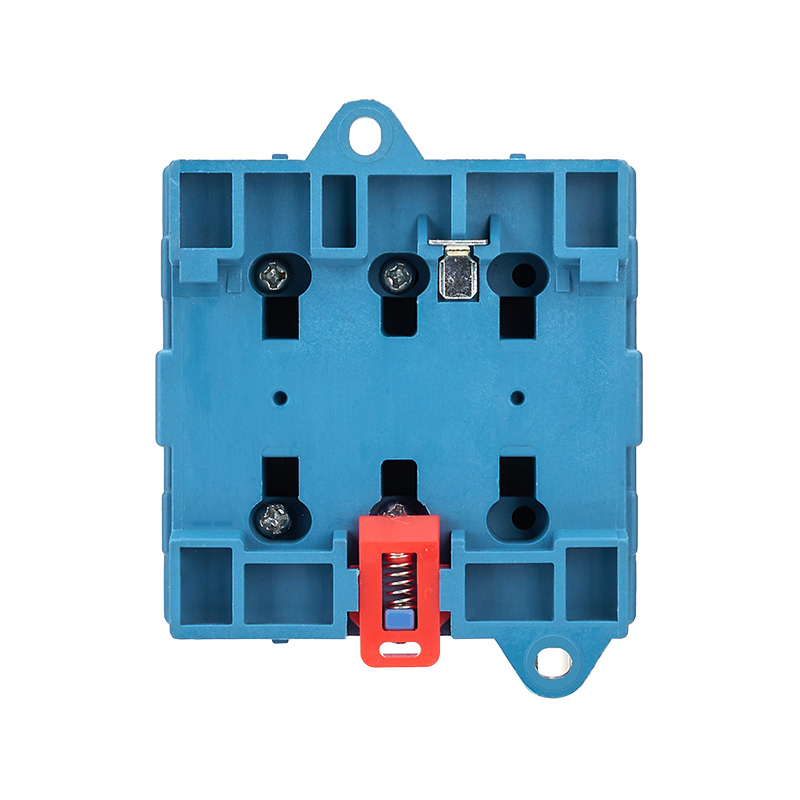

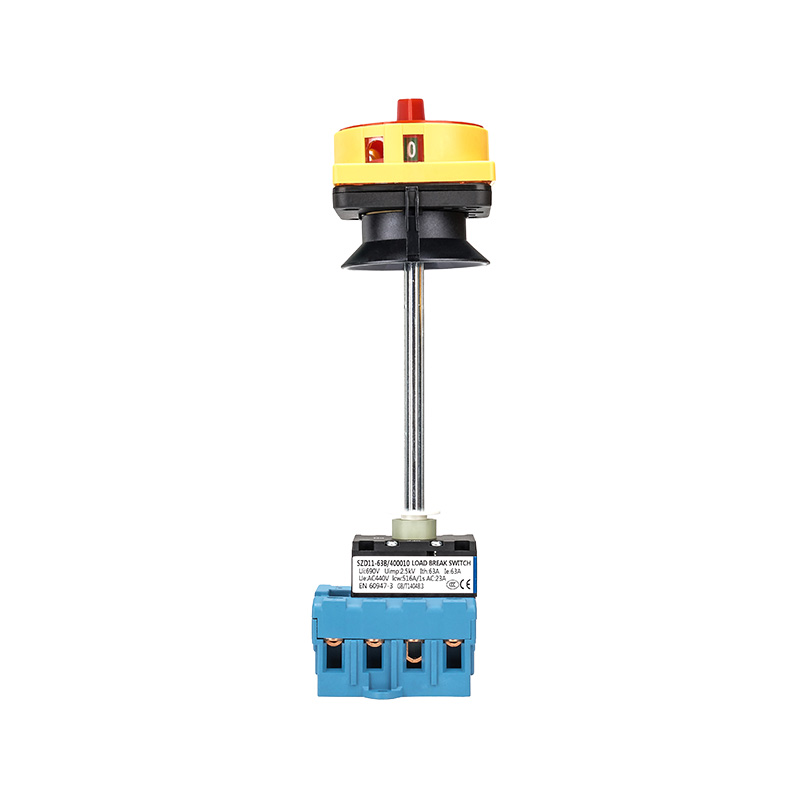

Installationsmethode: Die Schalterkörperbasis wird im Inneren des Schranks installiert und über eine starre lange Stange mit dem Bediengriff außerhalb der Schranktür verbunden, was eine externe Bedienung ermöglicht. Diese Konstruktion gewährleistet den Schutz des Schalterkörpers, erleichtert die Bedienung und macht große Löcher im Panel überflüssig.
Elektrische Spezifikationen:
Nennbetriebsstrom: 63A
Nennbetriebsspannung: AC 440 V, 50 Hz
Anzahl der Pole: 4 Pole (3P N)
Konformitätsstandards: GB/T 14048.3, IEC 60947-3
Leistungsmerkmale: Großer Isolationsabstand, schnelle Bruchgeschwindigkeit, Gewährleistung von Betriebssicherheit und Zuverlässigkeit.
Verkabelung und Lebensdauer:
Anschlüsse: M4-Schrauben, empfohlene Drahtquerschnittsfläche 6,0 –10 mm², Anzugsdrehmoment 1,2 N·m.
Elektrische Lebensdauer: AC-23 (Verteilungslast) ≥ 10.000 Zyklen; AC-3 (Motorlast) ≥ 6.000 Zyklen.
Betriebsfrequenz: Nennbetrieb 8-Stunden-Zyklus/Intermittierungszyklus ≤ 30 Zyklen/Stunde.
Betriebsbedingungen: Umgebungstemperatur -25°C bis 40°C, Höhe ≤ 2000m, anpassbar an die normale Luftfeuchtigkeit in der industriellen Umgebung.
Anwendungsszenarien: Dieser Schalter ist speziell für industrielle und kommerzielle dreiphasige Vierleiter-Stromverteilungs- und Steuerkreise mit strengen Anforderungen an Betriebssicherheit, Wartungskonformität und Systemintegrität (neutrale Leitungstrennung) konzipiert.
Stromverteilungskreise mit hohem Sicherheitsstandard: Geeignet für Rechenzentren, Räume für Kommunikationsgeräte, medizinische Einrichtungen, Labore und gewerbliche/industrielle Verteilerkästen mit TN-S- oder TN-CS-Erdigungssystemen. Als Haupttrennschalter für Abzweigstromkreise oder Geräte ist seine vierpolige Isolationsfunktion von entscheidender Bedeutung.
Schaltschränke mit obligatorischen Sicherheitsverriegelungen: Sie werden als Hauptstromschalter an häufig gewarteten Geräten wie Schaltschränken in Produktionslinien, großen Steuerkästen für HLK-Anlagen und Pumpensteuerzentren verwendet. Ihre Türverriegelungsfunktion ist eine obligatorische Konfiguration, um die Sicherheit des Wartungspersonals zu gewährleisten.
Situationen, die einen sicheren Betrieb von außerhalb des Schranks erfordern: Bietet eine sichere und bequeme Betriebslösung für dreiphasige Vierleiterlasten der Klasse 63A (wie Lüftereinheiten, Pumpeneinheiten und mittelgroße Kompressoren), die in geschlossenen Schränken installiert sind und eine externe Leistungsumschaltung erfordern.
Wichtigster Compliance-Punkt: Ein wegweisendes Produkt, das strenge nationale und internationale elektrische Sicherheitsstandards erfüllt (z. B. Verhinderung von Fehlfunktionen und obligatorische Isolierung der Neutralleitung) und häufig in Ingenieurprojekten verwendet wird, die eine Compliance-Zertifizierung erfordern.
