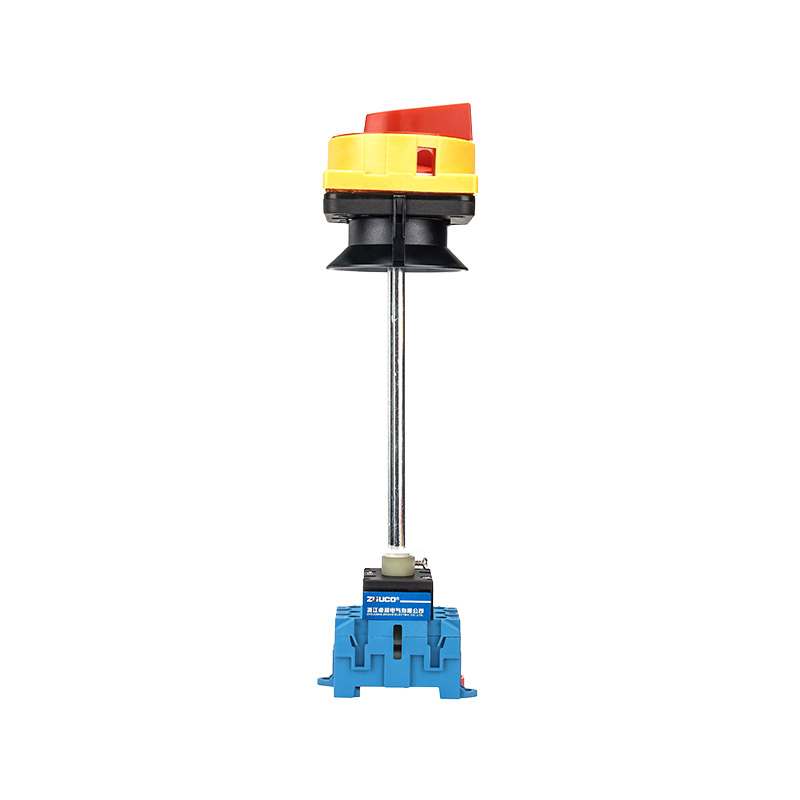

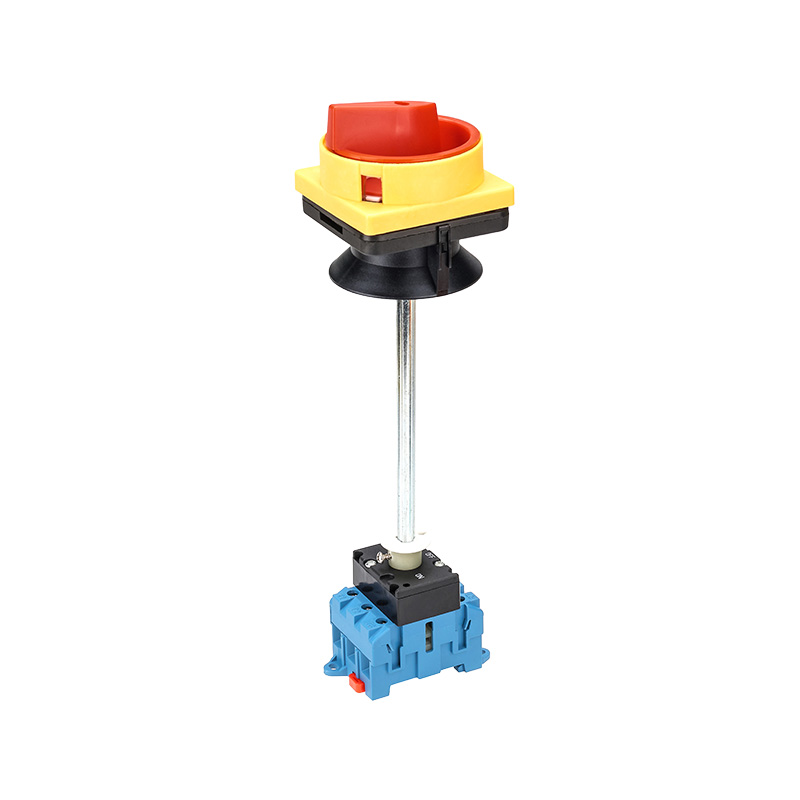

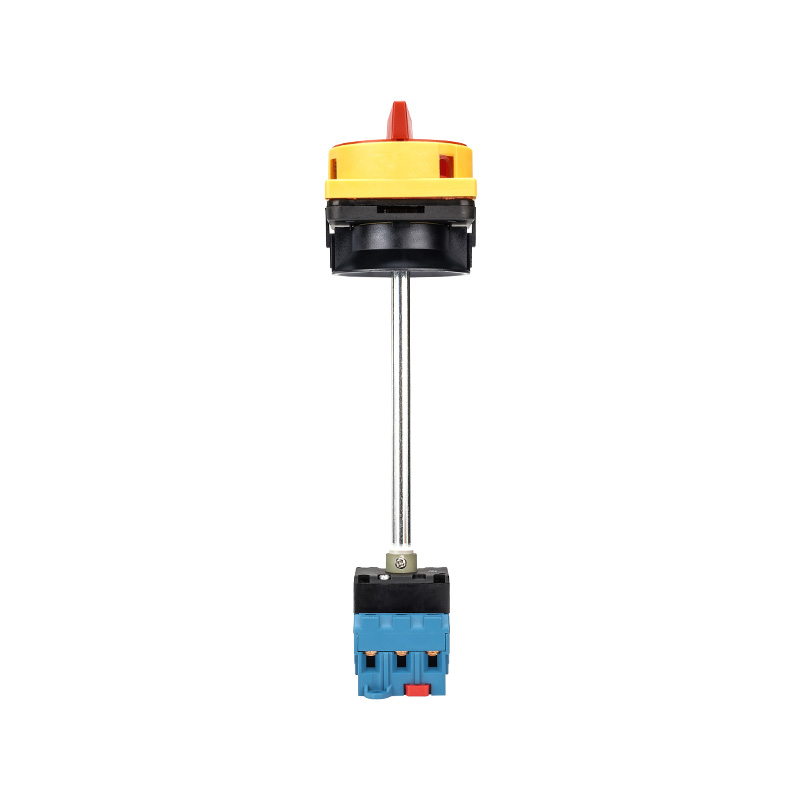

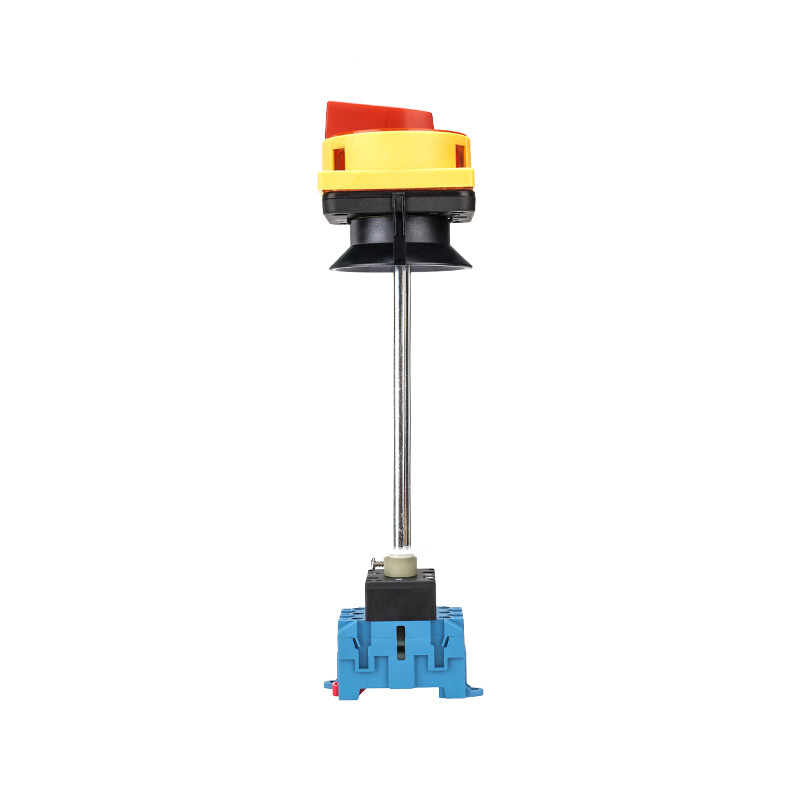

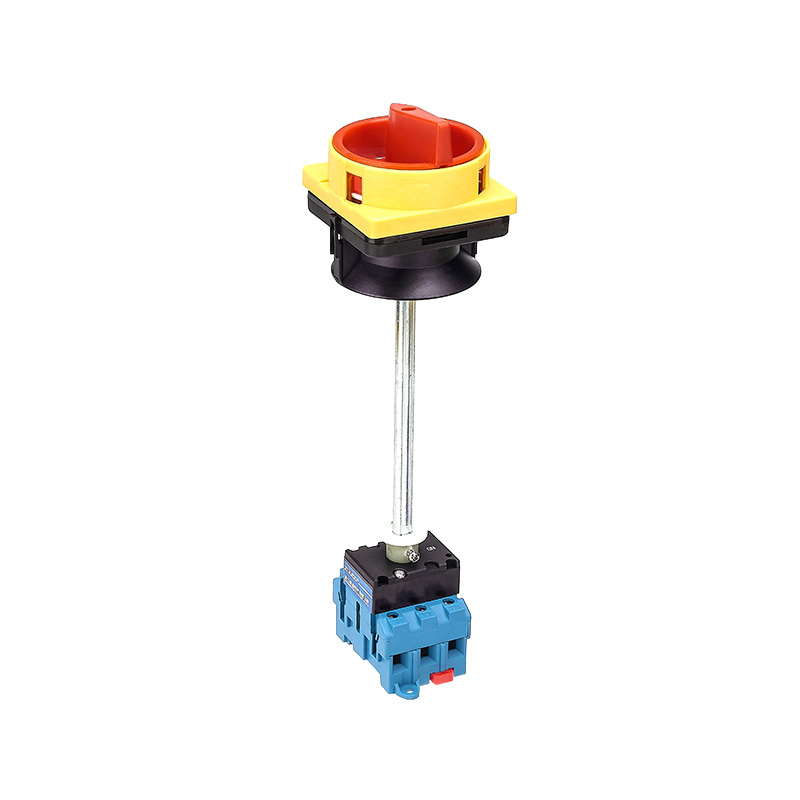

Der SZD11-32/300010-B ist ein dreiphasiger (3P) manueller Lasttrennschalter mit integrierter erweiterter Sicherheitsverriegelungsfunktion und einem Nennstrom von 32 A. Sein Kerndesign nutzt ein Basismontagesystem und einen Langstangenbetätigungsmechanismus, um einen externen Betrieb zu ermöglichen und eine mechanische Verriegelung zwischen der Schalterposition und der Schranktür zu erzwingen. Dieser Verriegelungsmechanismus stellt sicher, dass die Schaltschrankklappe nur geöffnet werden kann, wenn sich der Schalter in der Position „AUS“ befindet. Umgekehrt kann der Schalter bei geöffneter Schaltschrankklappe nicht in die Position „EIN“ schließen, wodurch das Risiko eines Live-Betriebs grundsätzlich ausgeschlossen ist und die höchsten Sicherheitsstandards eingehalten werden.
Kernfunktionen:
Sicherheitsverriegelung und -isolierung:

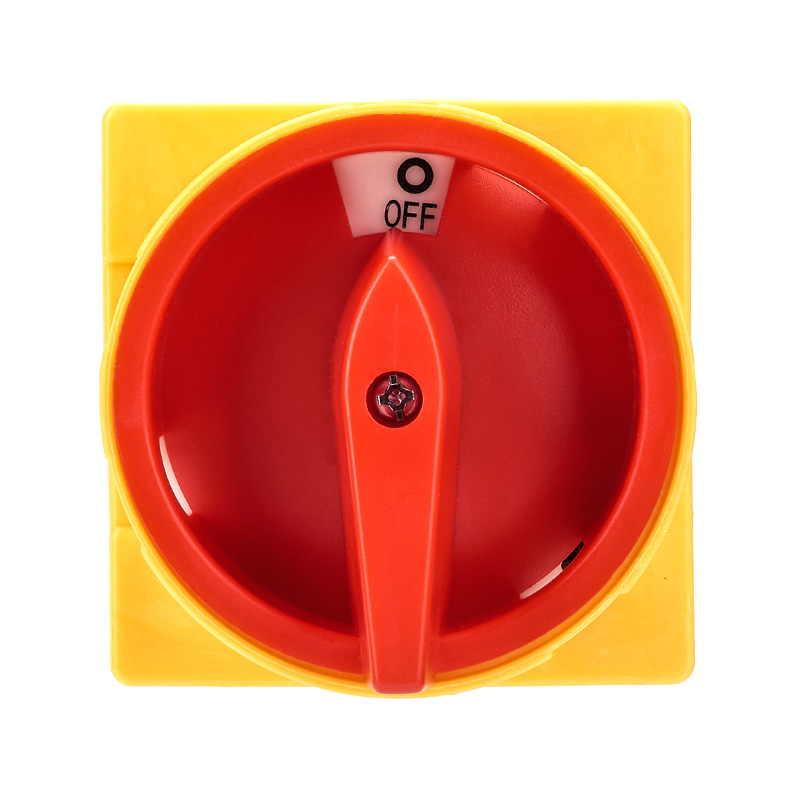

Funktion: Zweipositionsbetrieb (EIN/AUS). In der Position „ON“ sind die dreiphasigen Hauptkontakte (T1-L1, T2-L2, T3-L3) zuverlässig verbunden; in der Position „OFF“ sind alle Pole vollständig getrennt, wodurch ein sichtbarer Sicherheitsabsperrungspunkt entsteht. An dieser Stelle kann ein zusätzliches Vorhängeschloss (Schließfach separat erhältlich) zur Doppelverriegelung angebracht werden.
Türverriegelungsmechanismus: Eine obligatorische mechanische Verriegelungsstruktur, eine zentrale Sicherheitsvorrichtung, die die Sicherheit des Wartungspersonals gewährleistet. Installation und Betrieb:
Installationsmethode: Die Schalterkörperbasis wird im Inneren des Schranks installiert und der Betrieb erfolgt über einen langen Stangenübertragungsmechanismus, der sich bis zur Schranktürverkleidung erstreckt. Dieses Design spart Platz auf der Platte und wahrt die allgemeine Schutzintegrität des Schranks.
Schutzklasse: Das Schaltergehäuse weist typischerweise hohe Schutzeigenschaften auf (die spezifische Klasse muss bestätigt werden). Die Konstruktion des Langstangenmechanismus und der Schranktür muss sicherstellen, dass der Schutz am Betriebspunkt den Anforderungen entspricht.
Elektrische Spezifikationen:
Nennbetriebsstrom: 32A
Nennbetriebsspannung: AC 440 V, 50 Hz
Einhaltung der Standards: GB/T 14048.3, IEC 60947-3
Leistungsmerkmale: Großer Isolationsabstand, schnelle Bruchgeschwindigkeit, sicher und zuverlässig.
Verkabelung und Lebensdauer:
Anschlüsse: M3,5-Schrauben, Drahtreichweite 2,5 –6,0 mm², Anzugsdrehmoment 0,8 N·m.
Elektrische Lebensdauer: AC-23 (Verteilung) ≥ 10.000 Zyklen; AC-3 (Motor) ≥ 6.000 Zyklen.
Betriebsfrequenz: Nennarbeitszyklus (8 Stunden) / Intermittierender Zyklusdienst ≤ 30 Mal/Stunde.
Betriebsbedingungen: Umgebungstemperatur -25°C bis 40°C, Höhe ≤ 2000m.
Anwendungsszenarien: Dieser Schalter ist für industrielle Umgebungen mit strengen Anforderungen an Betriebssicherheit, Wartungsstandards und einfache Installation konzipiert.
Obligatorische Sicherheitsisolationsanwendungen: Weit verbreitet in der Lebensmittel- und Getränkeindustrie, der Pharma-, Chemie- und Wasseraufbereitungsindustrie und dient als Hauptstromisolations- und Verriegelungsschalter für Steuerschränke von Produktionslinien und Stromkästen von Geräten, die strengen Sicherheitsverriegelungsvorschriften entsprechen müssen (wie LOTO).
Schutzschränke, die einen externen Betrieb erfordern: Geeignet für Szenarien, in denen Schaltschränke und Verteilerkästen einen sicheren Betrieb außerhalb der geschlossenen Schranktür erfordern. Die Stromversorgung kann ein- und ausgeschaltet werden, ohne die Schranktür zu öffnen, was die Betriebssicherheit und den Komfort verbessert.
Direkte Motorsteuerung und Sicherheitswartung: Wird zur Steuerung von Drehstrom-Asynchronmotoren mit geringer Kapazität (≤32 A) verwendet und bietet einen physischen Isolationspunkt mit obligatorischem Verriegelungsschutz für deren Wartung. Es handelt sich um eine standardisierte Konfiguration, um die Sicherheit des Wartungspersonals zu gewährleisten.
