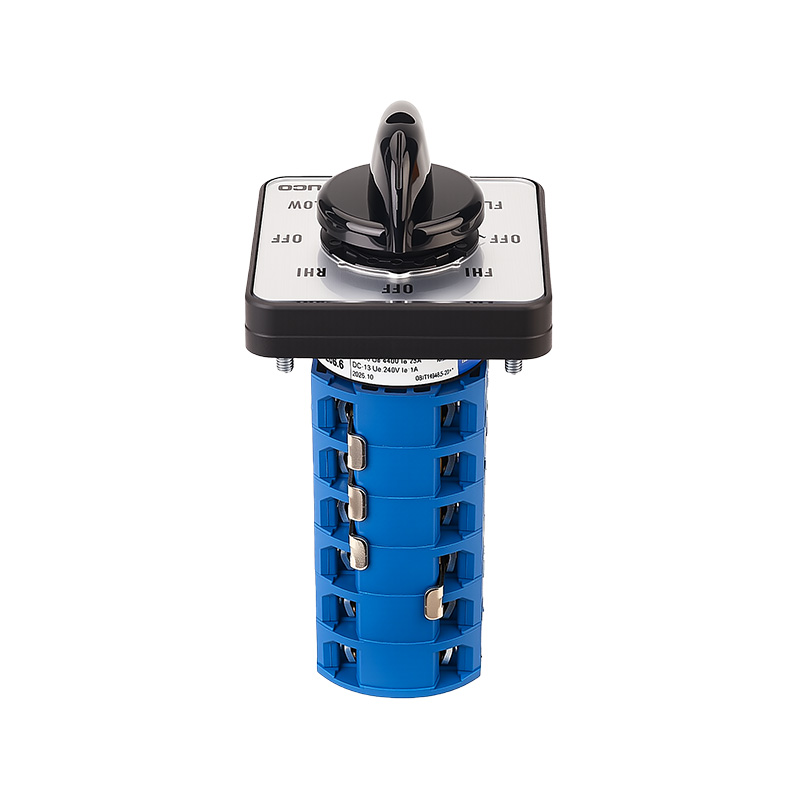

SZW26-25/7206.6 Drehumschalter (Fräsmaschinenspezifisch)
1. Produktübersicht
Bei diesem Produkt handelt es sich um einen multifunktionalen Drehumschalter mit acht Positionen und sechs Abschnitten (Schichten), der speziell für die Steuerung der Vorwärts-/Rückwärtsdrehung, der hohen/niedrigen Drehzahl und der Stoppfunktionen von dreiphasigen Asynchronmotoren unter komplexen Betriebsbedingungen entwickelt wurde. Seine mehreren Kontaktsätze arbeiten zusammen, um eine komplexe Motorwicklungsumschaltung zu erreichen, was es zu einer Schlüsselkomponente in herkömmlichen elektrischen Steuerungssystemen für Werkzeugmaschinen macht.
2. Installationsmerkmale

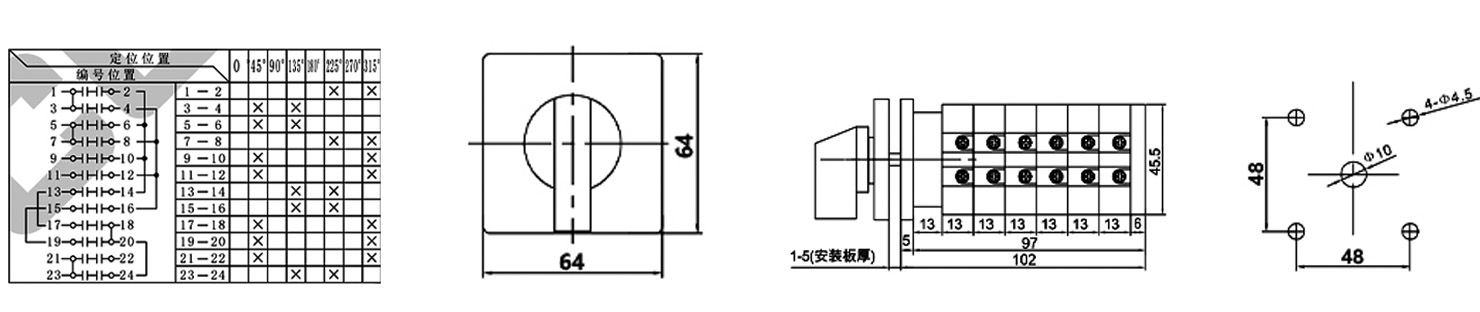

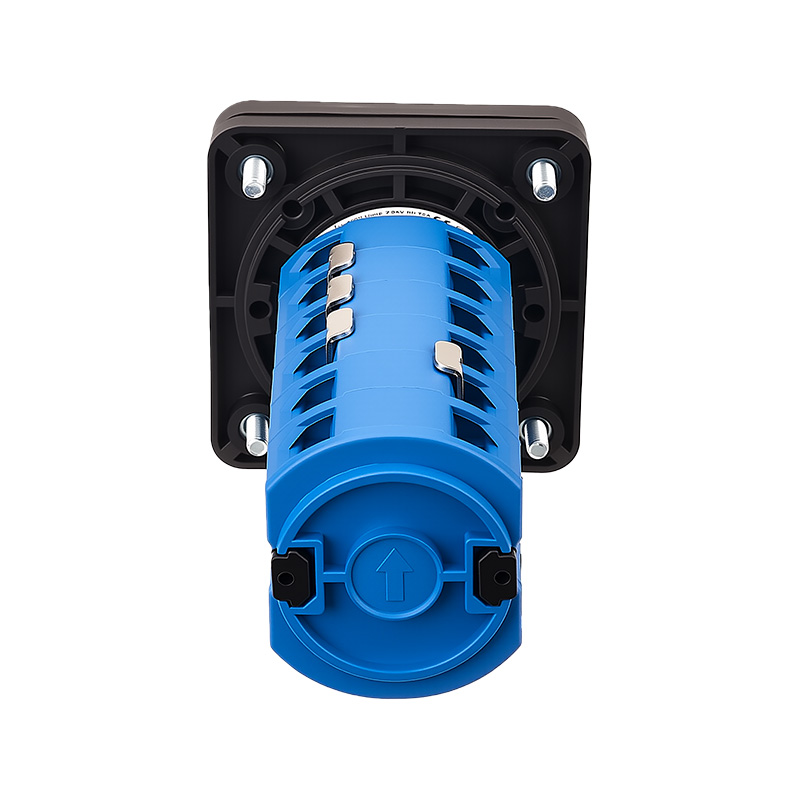

Es wird eine Plattenmontagemethode verwendet, die eine stabile Struktur bietet. Spezifische Montagelochpositionen und Plattenöffnungsabmessungen sollten auf den Produktzeichnungen basieren.
3. Elektrische Parameter
Nennspannung: AC 440 V (50/60 Hz); DC 240 V
Nennstrom: 25A

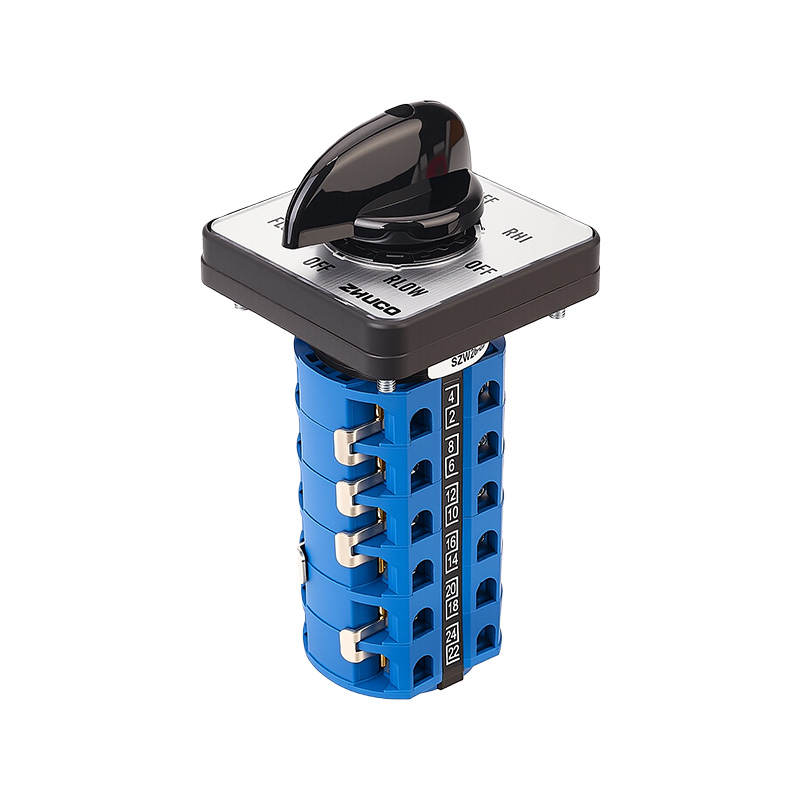

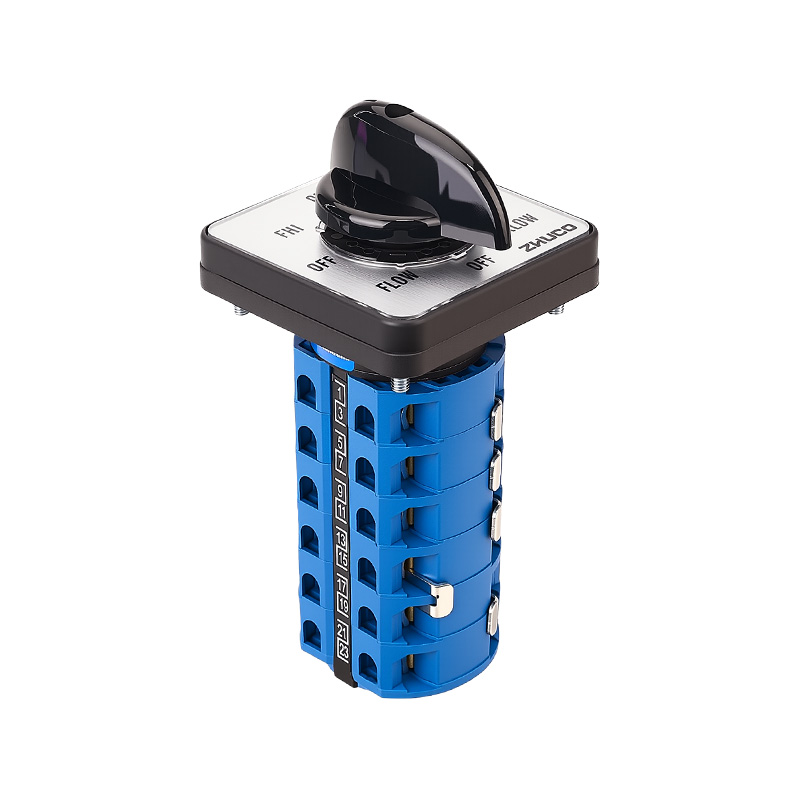

Kontaktstruktur: Sechs unabhängige Kontaktschichten, die jeweils ein Kontaktpaar enthalten (normalerweise offene/normalerweise geschlossene Konfiguration hängt von der spezifischen Positionslogik ab). Durch Drehen des Griffs in verschiedene Positionen werden die Kontakte in jeder Schicht so angetrieben, dass sie synchron gemäß der voreingestellten Logik (entsprechend dem spezifischen Schaltplan von Modell 7206.6) arbeiten, wodurch das Umschalten der Motorwicklungen von den Zuständen „Vorwärtsgeschwindigkeit hoch“, „Vorwärtsgeschwindigkeit niedrig“, „Stopp“, „Rückwärtsgeschwindigkeit niedrig“ in die Zustände „Rückwärtsgeschwindigkeit hoch“ erreicht wird.
4. Struktur und Materialien
Kontakte: Silberlegierungsmaterial, das dem Stoßstrom standhält, der beim Starten und Umkehren des Motors auftreten kann, mit guter Leitfähigkeit und Lichtbogenbeständigkeit.
Leiter: Verdickte Kupferteile, die den Nennstrom von 25 A und die Anforderungen an die häufige Schaltstromführung erfüllen.
Isolierung und Mechanismus: Hergestellt aus flammhemmendem und hochtemperaturbeständigem technischem Kunststoff. Der interne Mechanismus ist ein Nockenschieber-Betriebsmechanismus mit klaren Positionen und zuverlässigem Betrieb, der ein synchrones und genaues Schalten mehrerer Signale ermöglicht.

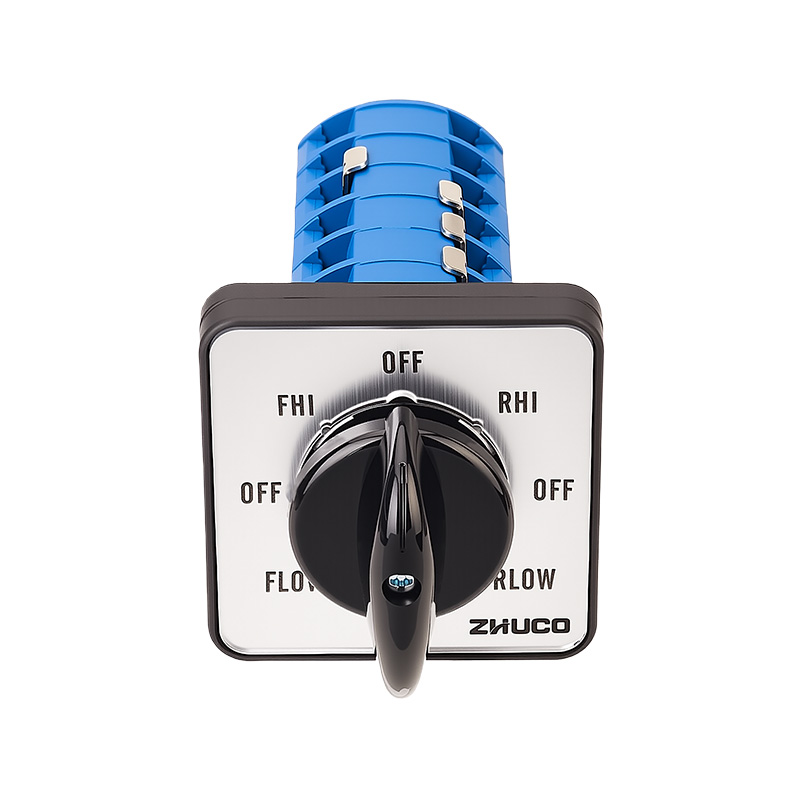

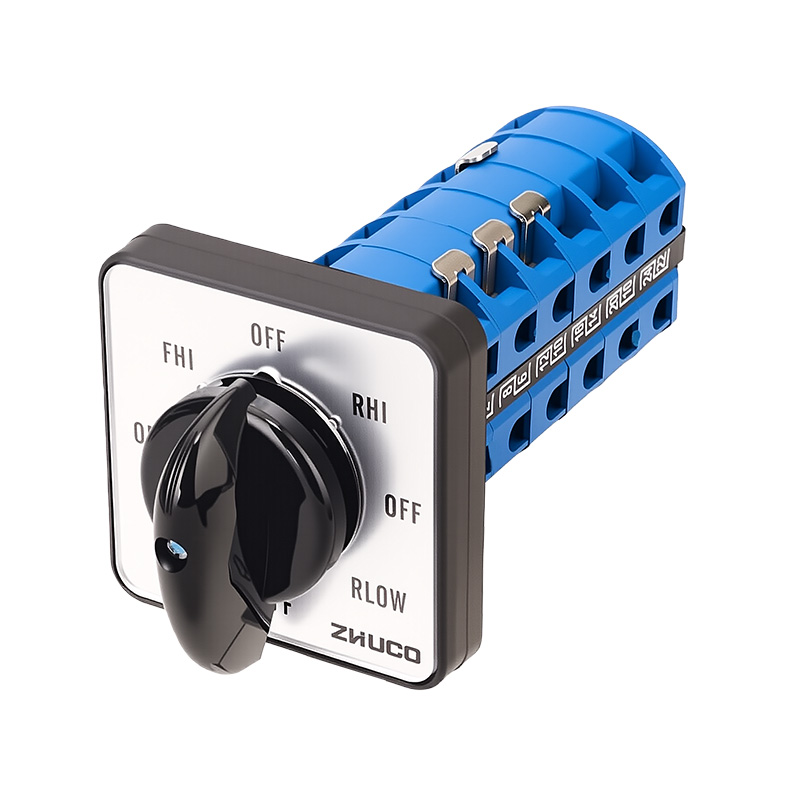

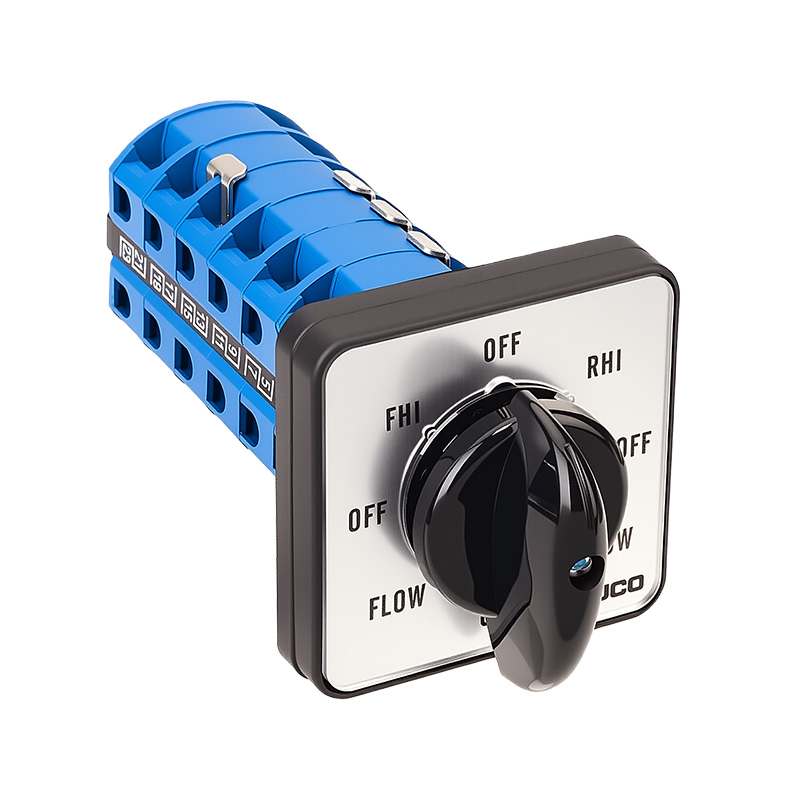

Plattenmarkierung: Die Standardmarkierung gilt für Fräsmaschinenfunktionen (Vorwärts-/Rückwärtsgeschwindigkeit, hohe/niedrige Geschwindigkeit) und kann je nach Bedarf angepasst werden.
5. Betriebsbedingungen
Umgebungstemperatur: -25°C bis 40°C (Durchschnittstemperatur innerhalb von 24 Stunden ≤ 35°C)
Höhe: ≤ 2000 Meter
Relative Luftfeuchtigkeit: ≤ 50 % bei 40 ° °C; bis zu 90 % bei 20 ° °C. Schutz vor möglicher Kondensation ist erforderlich. 6. Mechanische und elektrische Lebensdauer
Mechanische Lebensdauer: ≥ 100.000 Zyklen
Elektrische Lebensdauer: ≥ 30.000 Zyklen (unter Nennlast)
Betriebsfrequenz: Empfohlen ≤ 120 Zyklen/Stunde
7. Typische Anwendungsszenarien
Dieser Schalter ist für Motorsteuerschaltungen konzipiert, die einen mehrstufigen und umkehrbaren Betrieb erfordern, und ist eine zuverlässige Wahl für die direkte manuelle Steuerung sowohl in herkömmlichen als auch in modernisierten Geräten.
Kernanwendung: Wird als Hauptsteuerschalter für Werkzeugmaschinen wie Universalfräsmaschinen, Radialbohrmaschinen und Bohrmaschinen verwendet und steuert direkt die Vorwärtsdrehung, Rückwärtsdrehung, hohe Geschwindigkeit, niedrige Geschwindigkeit und den Stopp des Spindelmotors.
Sonstige Ausrüstung: Wird in Schaltschränken von Geräten verwendet, die ähnlich komplexe Schaltfunktionen erfordern, wie z. B. Mischer, Hebebühnen und große Ventilatoren, um eine manuelle Auswahl der Betriebsmodi zu erreichen.
Systemintegration: Kann als manuelle Backup-Bedieneinheit für SPS-Steuerungssysteme oder als Kernsteuerschalter in Geräten mit geringem Automatisierungsgrad verwendet werden.
