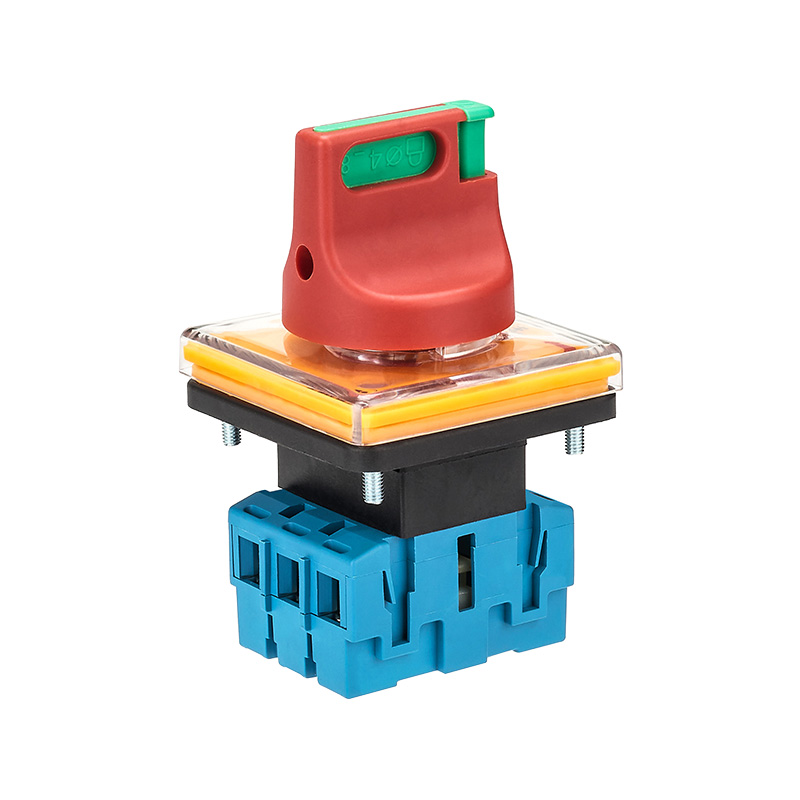

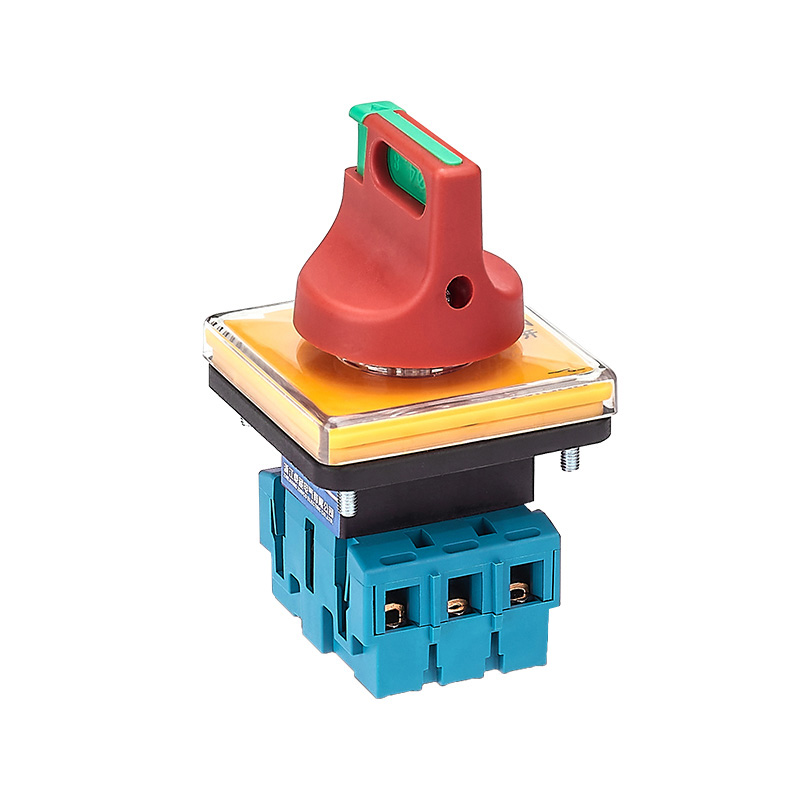

Der SZD11-32/30001F ist ein dreiphasiger (3P) manueller Lasttrennschalter mit einem Nennstrom von 32 A, der für die Plattenmontage konzipiert ist. Sein zentrales Sicherheitsmerkmal ist ein integrierter grüner mechanischer Push-Pull-Riegel. Wenn sich der Schalter in der Position „AUS“ befindet, wird durch Drücken nach innen das Verriegelungsloch freigelegt, sodass eine Verriegelung mit einem Standard-Vorhängeschloss (vom Benutzer mitgeliefert) möglich ist. Dadurch wird ein unbefugter Betrieb oder eine versehentliche Aktivierung wirksam verhindert und sichere Betriebsverfahren eingehalten. Der Riegel kann gedrückt werden, um das Riegelloch freizulegen, sodass Benutzer ihn physisch mit einem Standard-Vorhängeschloss verriegeln können, wodurch eine unbefugte Bedienung oder ein versehentliches Schließen wirksam verhindert wird und die Spezifikationen für die Sicherheitsverriegelung (LOTO) bei der Gerätewartung strikt eingehalten werden. Dieses Produkt verfügt über einen großen Isolationsabstand und eine schnelle Bruchkapazität und ist speziell für dreiphasige Stromkreise konzipiert, die ein hohes Sicherheitsniveau im Betrieb erfordern.
1. Wichtigste technische Spezifikationen und Eigenschaften
Nennwerte: Nennbetriebsstrom 32 A, Nennbetriebsspannung AC 440 V, 50 Hz.
Konforme Standards: GB/T 14048.3, IEC 60947-3.

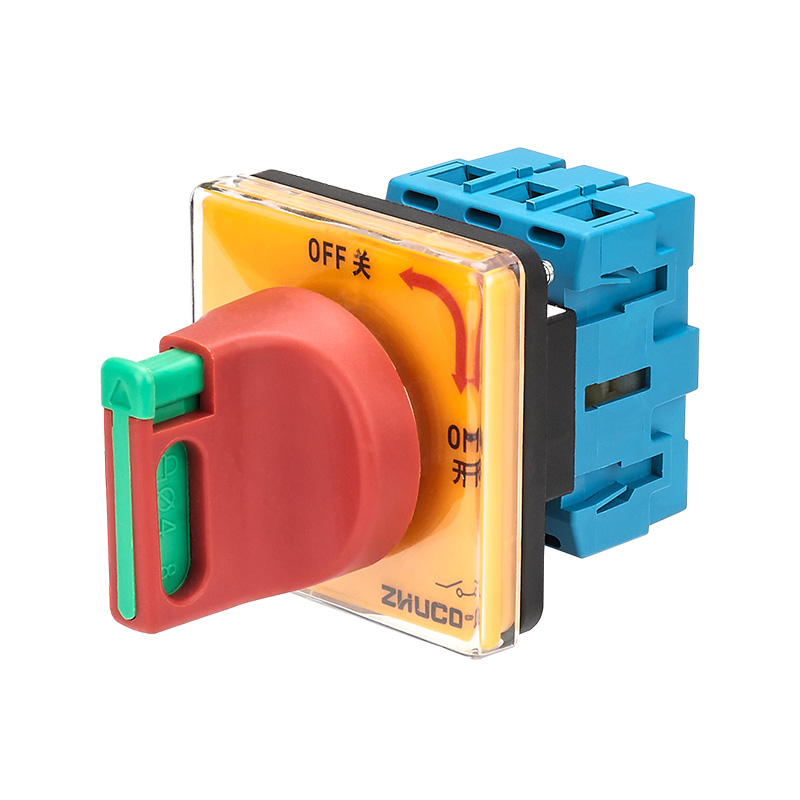

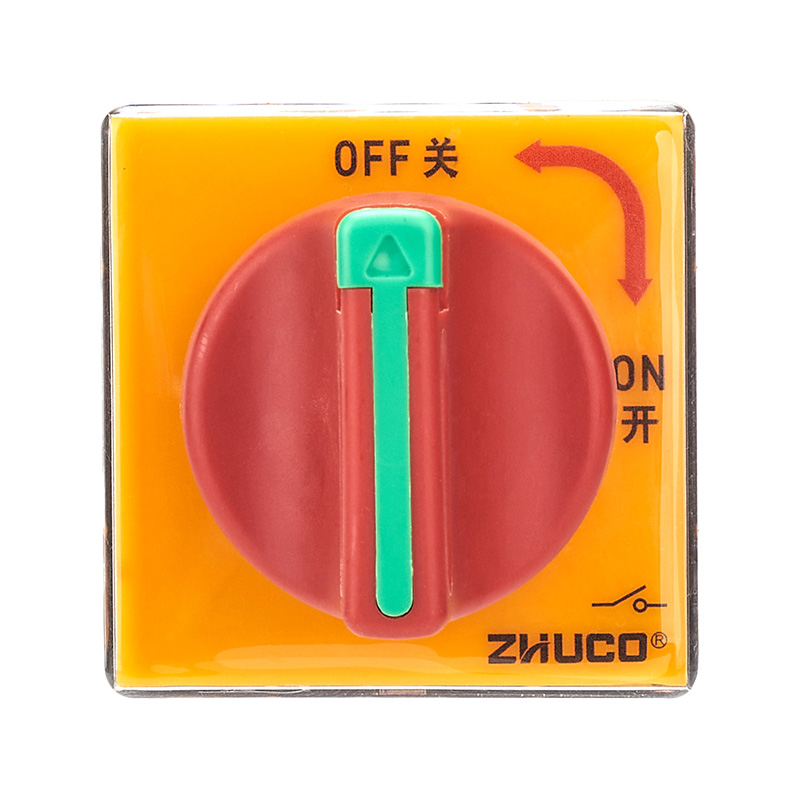

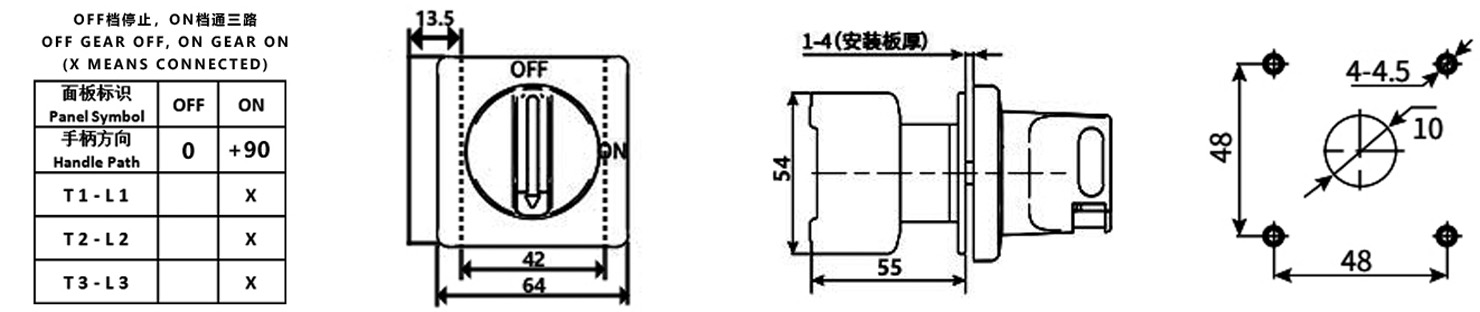

Polzahl und Funktion: Dreipolig (3P). Zwei-Positionen-Bedienung (EIN/AUS) des Griffs:

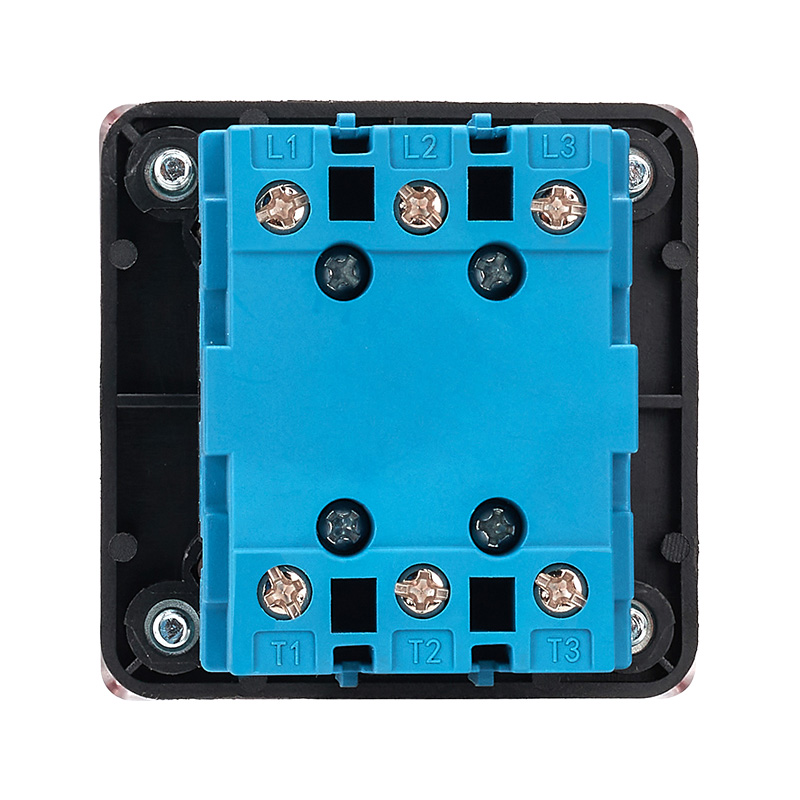

EIN-Position: Alle dreiphasigen Hauptkontakte (T1-L1, T2-L2, T3-L3) sind zuverlässig verbunden.

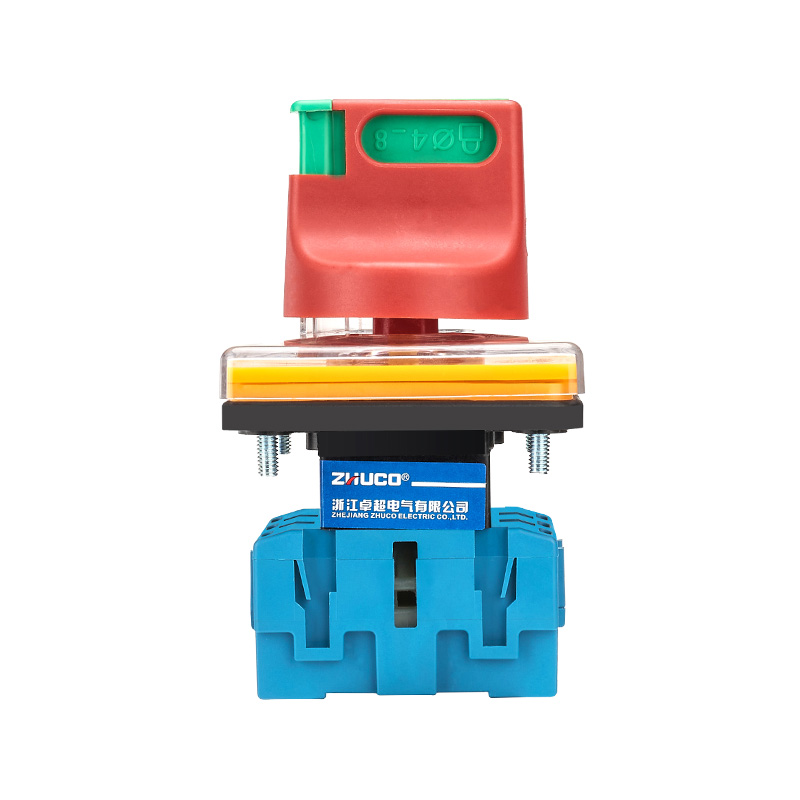

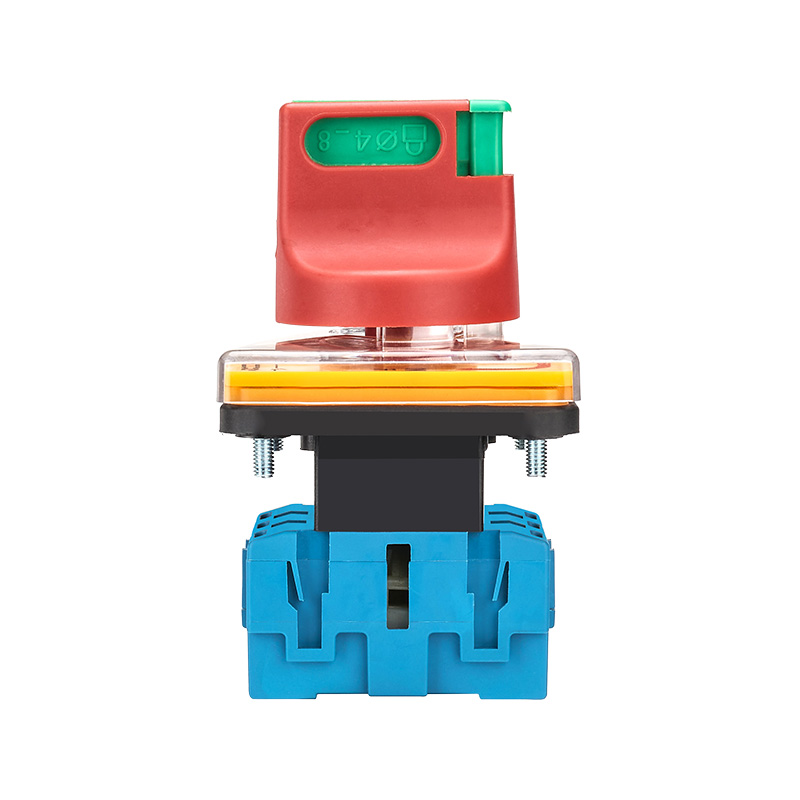

AUS-Position (verriegelbar): Alle Hauptkontakte sind vollständig getrennt, was einen sicheren elektrischen Isolationspunkt bietet. In dieser Position kann der grüne Push-Pull-Riegel aktiviert werden; Durch Drücken wird das Schlossloch freigelegt, sodass der Benutzer ein Vorhängeschloss zum Verriegeln anbringen kann.
Sicherheitsmerkmale:
Push-Pull-Latch: Intuitive und einfache Bedienung, zuverlässige Verriegelung, ein Schlüsseldesign zur Erreichung einer obligatorischen Sicherheitsisolierung.
Isolierung und Trennung: Ein größerer Isolationsabstand und eine schnellere Trenngeschwindigkeit als bei vergleichbaren Produkten gewährleisten die Betriebssicherheit.
Verdrahtungsfähigkeit: M3.5-Verdrahtungsschraubenspezifikation, anwendbare Leiterquerschnittsfläche 2,5 – 6,0 mm², empfohlenes Anzugsdrehmoment 0,8 N·m.
Lebensdauerspezifikationen (Nennleistung: 8-Stunden-Leistung/Intermittierende Leistung, Betriebsfrequenz ≤ 30 Mal/Stunde):
Elektrische Lebensdauer (AC-23): ≥ 10.000 Zyklen
Elektrische Lebensdauer (AC-3): ≥ 6.000 Zyklen
Zusatzkontaktlebensdauer: ≥ 2.000 Zyklen
Installationsmethode: Panelmontage.
Betriebsbedingungen: Umgebungstemperatur -25°C bis 40°C, Höhe ≤ 2000m, anpassbar an die normale Luftfeuchtigkeit in der industriellen Umgebung.
2. Anwendungsszenarien
Dieser Schalter ist für industrielle und gewerbliche Drehstromgeräte konzipiert, die manuelles Ein-/Ausschalten, zuverlässige Isolierung und obligatorische Sicherheitssperrverfahren erfordern.
Hauptschalter für die Sicherheit bei der Gerätewartung: Dient als Hauptschalter zur Stromabschaltung für Geräte wie Ventilatoren, Klimaanlagen, Wasserpumpen und kleine Produktionslinien. Sein Push-Pull-Lockout-Design ist ideale Hardware für die Implementierung des Lockout-to-Tag-Sicherheitsverfahrens (LOTO) und stellt sicher, dass während der Wartung nicht versehentlich Strom eingeschaltet werden kann.
Für Stromverteilungskreise mit strengen Sicherheitsanforderungen: Es ist am Schaltschrank oder an der Verteilerkastenplatte installiert und dient als Trennschalter für Abzweigstromkreise (≤32 A), die einen autorisierten Betrieb erfordern, und verhindert so einen versehentlichen Betrieb durch unbefugtes Personal.
Direkte Steuerung und Sicherheitsisolierung: Wird zur direkten Steuerung von Drehstrommotoren mit geringer Kapazität und seltenem Betrieb verwendet und bietet einen abschließbaren Sicherheitstrennpunkt während der Inbetriebnahme und Wartung der Ausrüstung.
Hochsicherheitsstandorte: Geeignet für Werkstätten, Labore, Bildungseinrichtungen und andere Standorte mit strengen betrieblichen Sicherheitskontrollen, die eine intuitive und zuverlässige physische Verriegelungsfunktion bieten.
