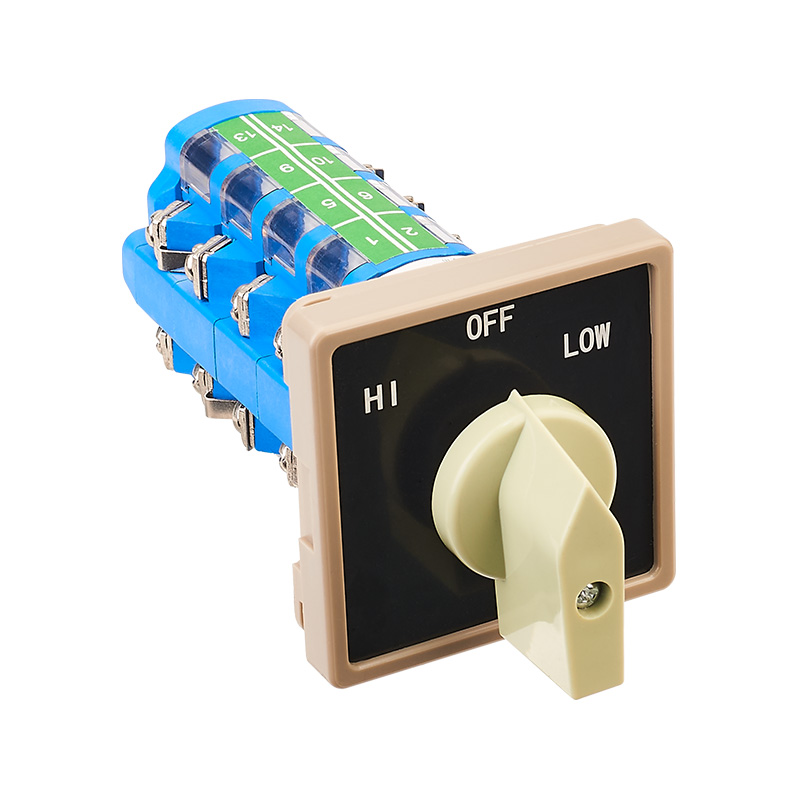

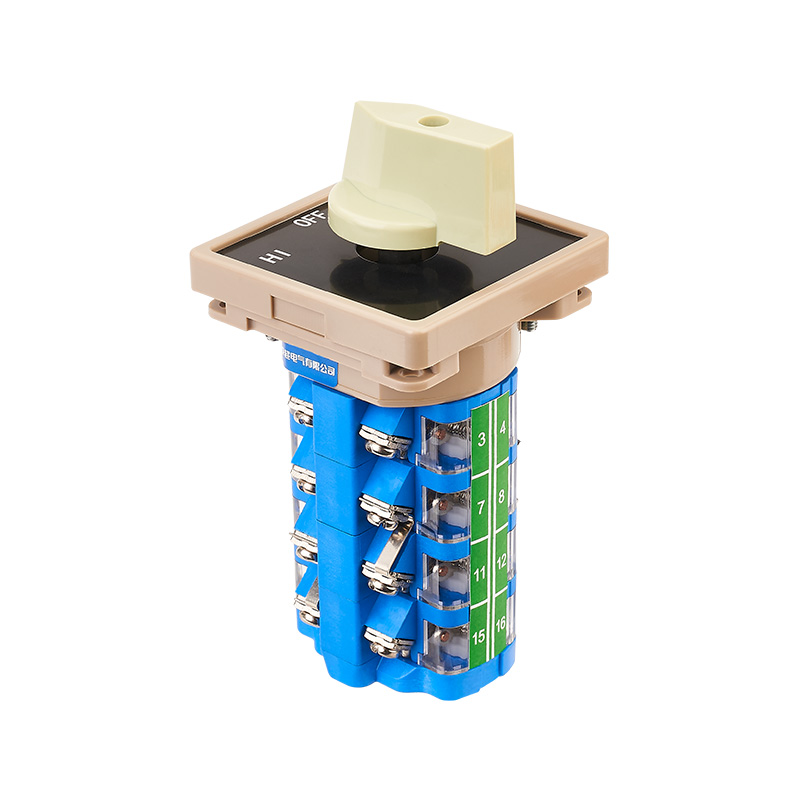

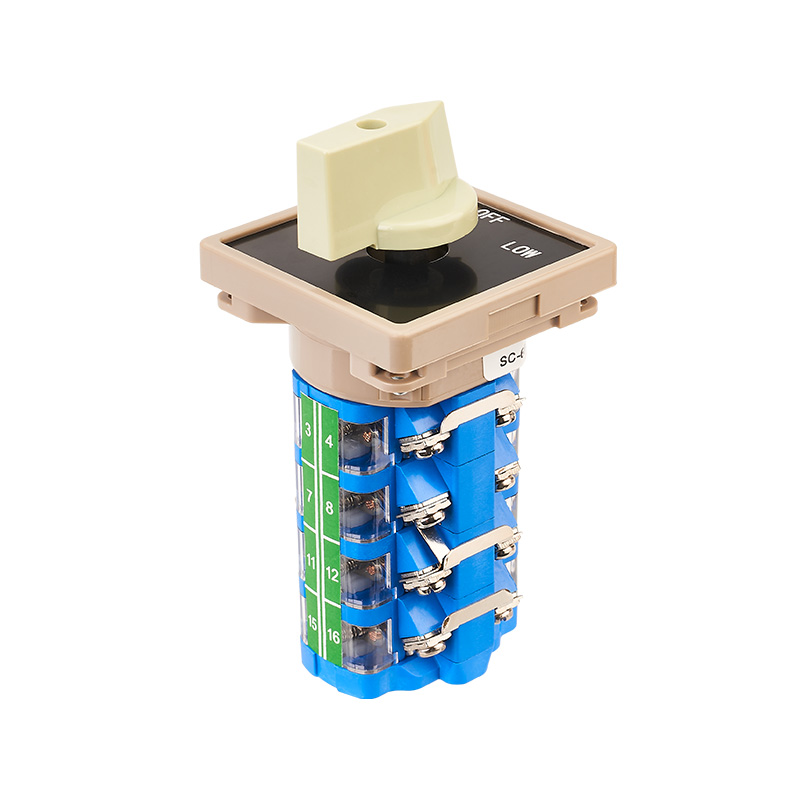

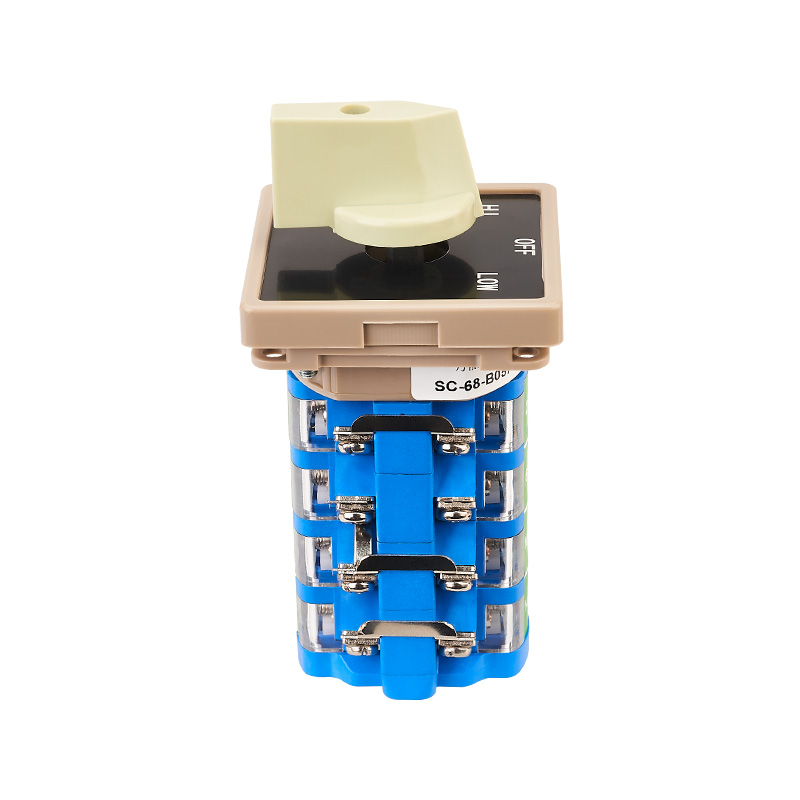

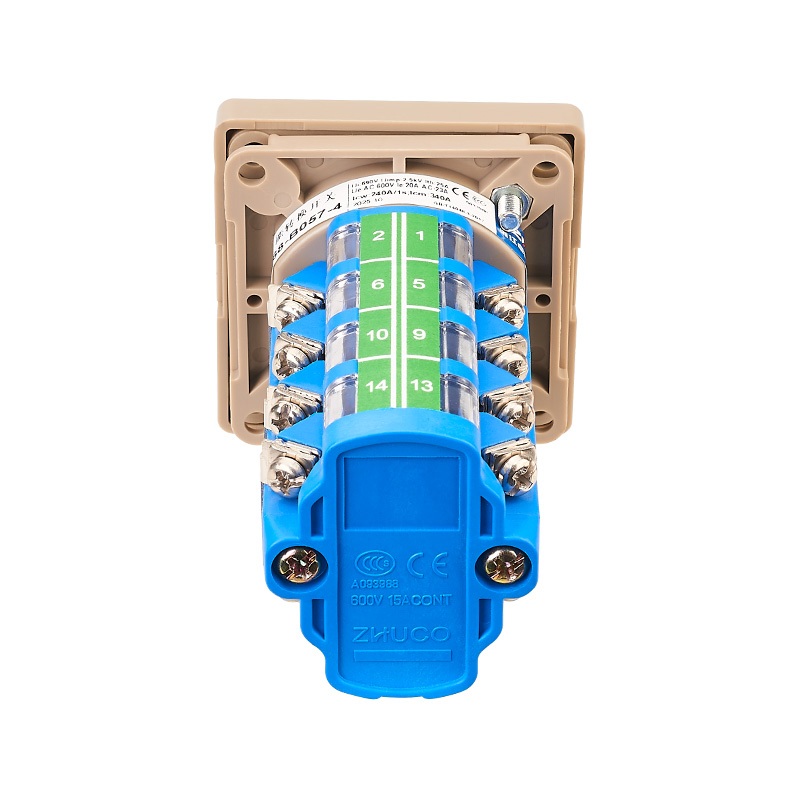

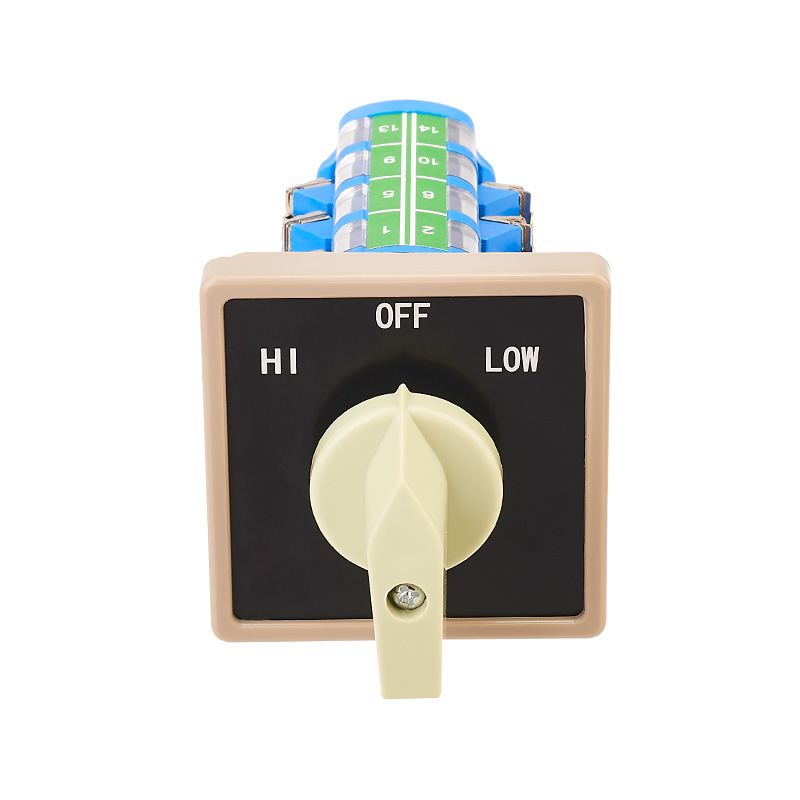

Der SC-68/B057.4 ist ein vierteiliger (vierschichtiger) Drehumschalter mit drei Positionen (HI-OFF-LOW), der für das manuelle Umschalten zwischen zwei Betriebszuständen und einer Sicherheitstrennposition ausgelegt ist. Seine Funktion besteht darin, acht unabhängige Zweikreissysteme gleichzeitig zu steuern, wodurch die Auswahl zwischen den Modi „High Speed/Full Power“ (HI) und „Low Speed/Half Power“ (LOW) ermöglicht wird, wobei die vollständige Trennung in der Position „OFF“ erfolgt. Das Produkt verfügt über klare „HI-OFF-LOW“-Panelmarkierungen und eine Drehgriffanzeige, die die Bedienung intuitiv macht.
Elektrische und funktionale Parameter

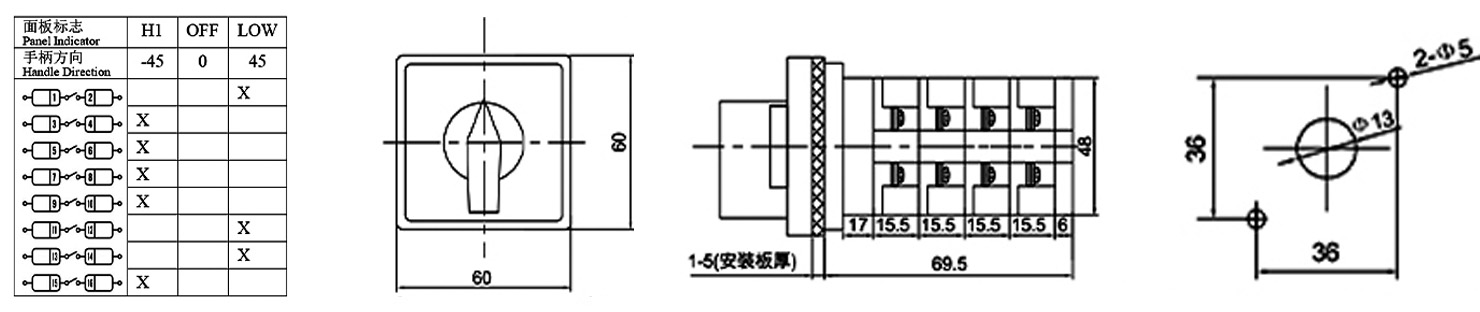

Elektrische Nennparameter: Nennbetriebsstrom 20 A, Nennbetriebsspannung ≤ 600 V Wechselstrom, Bemessungsisolationsspannung 690 V, geeignet für Wechselstrom 50 Hz/60 Hz. Kontaktkonfiguration und Logik (basierend auf dem Diagramm): Die Entsprechung zwischen Griffdrehwinkel und Kontaktzustand ist wie folgt: Position "LOW" (Griff um ca. 45 gedreht° nach links): Kontakte 1-2, 11-12 und 13-14 sind geschlossen.
Position „AUS“ (Griff zentriert 0°): Alle Kontakte sind in der Sicherheitsisolationsposition getrennt.
Position „HI“ (Griff um ca. 45° gedreht° nach rechts): Die Kontakte 3-4, 7-8, 9-10, 11-12 und 15-16 sind geschlossen.
Betriebseigenschaften: Klare Dreipositionspositionierung, mechanisch gehalten.
Struktur, Materialien und Installation
Struktur und Materialien: Im Inneren verwendet es eine vierteilige (schichtige) blaue Isolierbasis, die mit Kontakten aus Silberlegierung und verdickten Kupferleitern ausgestattet ist und einen geringen Kontaktwiderstand, eine hohe Stromtragfähigkeit und eine lange elektrische Lebensdauer gewährleistet. Die Außenhülle besteht aus flammhemmendem technischem Kunststoff.
Installationsabmessungen (Schlüsseldaten):
Panelgröße: 60 mm × 60 mm.
Abstand der Befestigungslöcher: 36 mm × 36 mm.
Durchmesser der Befestigungsbohrung: φ5 mm.
Anwendbare Plattendicke: 1,7 – 5 mm.
Aussehen und physikalische Parameter: Das Produktgewicht beträgt ungefähr 0,295 kg, die Standardverpackung besteht aus 100 Stück/Karton.
Anwendungsszenarien
Dieser Schalter ist speziell für Steuerschaltungen konzipiert, die eine manuelle Auswahl von zwei verschiedenen Betriebsmodi, Geschwindigkeiten oder Leistungspfaden erfordern und eine klar definierte Zwischentrennungsposition erfordern.
Motorsteuerung mit zwei Geschwindigkeiten: Ein spezieller manueller Geschwindigkeitsauswahlschalter für dreiphasige Asynchronmotoren mit zwei Geschwindigkeiten (z. B. Dahlander-Anschluss), der zwischen den Positionen „HI“ (hohe Geschwindigkeit), „LOW“ (niedrige Geschwindigkeit) und „OFF“ (Stopp) umschaltet.
Leistungs-/Modusumschaltung von Geräten: Wird zur Steuerung elektrischer Heizgeräte, Beleuchtungssysteme oder anderer Lasten verwendet, wobei zwischen Vollleistungsbetrieb (HI), Halbleistungs-/Energiesparbetrieb (LOW) und Aus (OFF) umgeschaltet wird.
Doppelte Stromversorgung/Auswahl des doppelten Stromkreises: Ein manueller Auswahlschalter für Steuerstromkreise, der zwischen zwei verschiedenen Steuerstromversorgungen oder Signalquellen (z. B. automatisch/manuell, normal/Standby) umschaltet, mit der Zwischenposition „AUS“ zur Sicherheitsisolierung und Wartung.
Allgemeine industrielle Steuerung: Weit verbreitet in Bedienfeldern von Werkzeugmaschinen, Ventilatoren, Pumpen und Automatisierungssystemen, was eine zuverlässige Dual-Path-Auswahlsteuerung ermöglicht.
