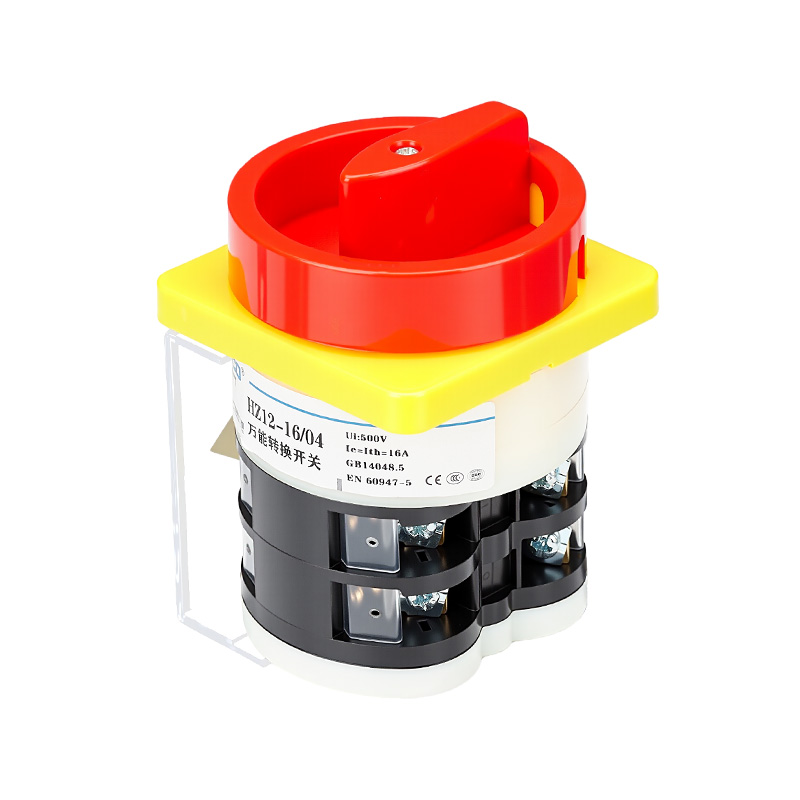

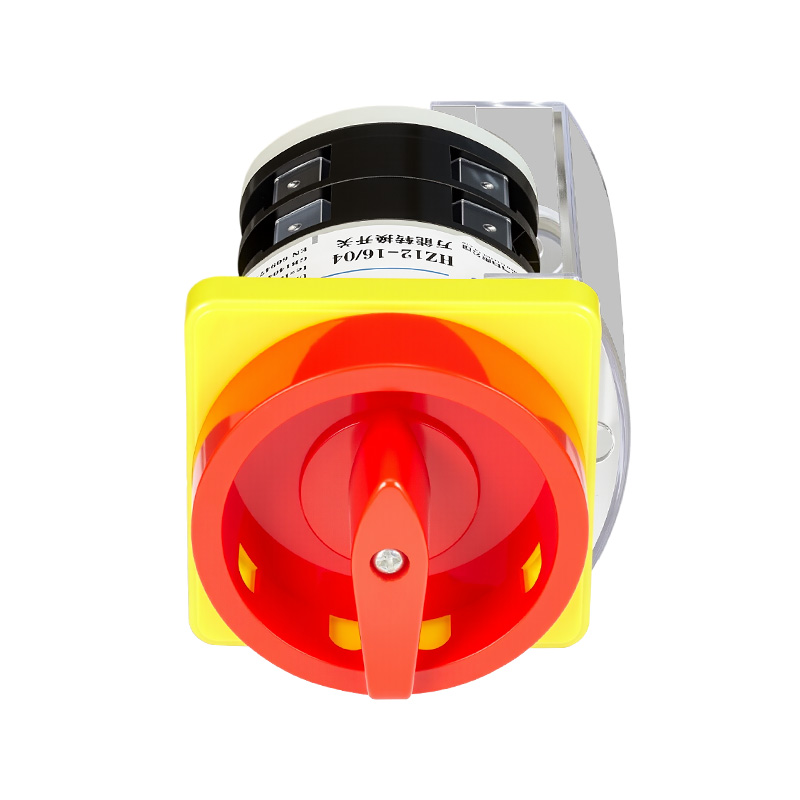

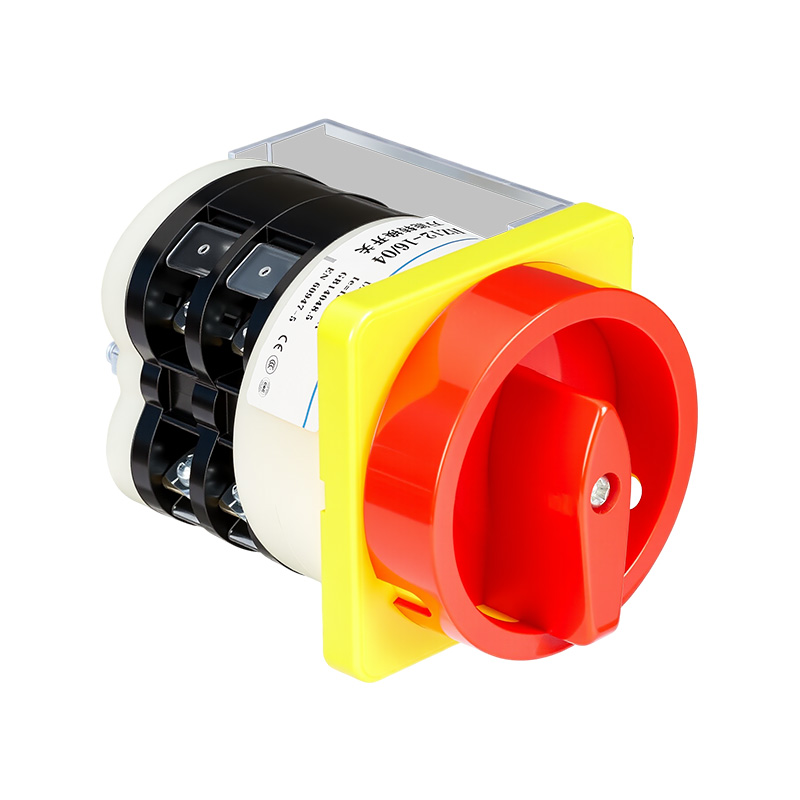

Der HZ12-16/04 ist ein Stromabsperrschalter mit zwei Positionen (0-AUS, 1-EIN), der den Arbeitssicherheitsstandards entspricht. Das Highlight seines Kerndesigns ist seine Vorhängeschlossfunktion mit zwei Positionen: Ob in der sicheren Position „AUS“ (0) oder „EIN“ (1), die einen kontinuierlichen Gerätebetrieb gewährleistet, das Vorhängeschloss kann zum Verriegeln des Schalters verwendet werden, wodurch unbefugte Vorgänge oder versehentliche Statusänderungen wirksam verhindert werden. Es ist eine ideale Komponente zur Implementierung strenger LOTO (Safety Operating Procedures). Darüber hinaus ist das Produkt standardmäßig mit einer Schutzhülle am Einlass ausgestattet, die zusätzlichen Schutz vor Stromschlägen bietet. Das Not-Aus-Modell verfügt über eine markante gelbe Platte und einen roten Knopf zur Not-Aus-Anzeige, die den Ergonomie- und Sicherheitsvorschriften entsprechen.
1. Wichtigste technische Parameter
Konventioneller Freiluftheizstrom (Ith): 16A

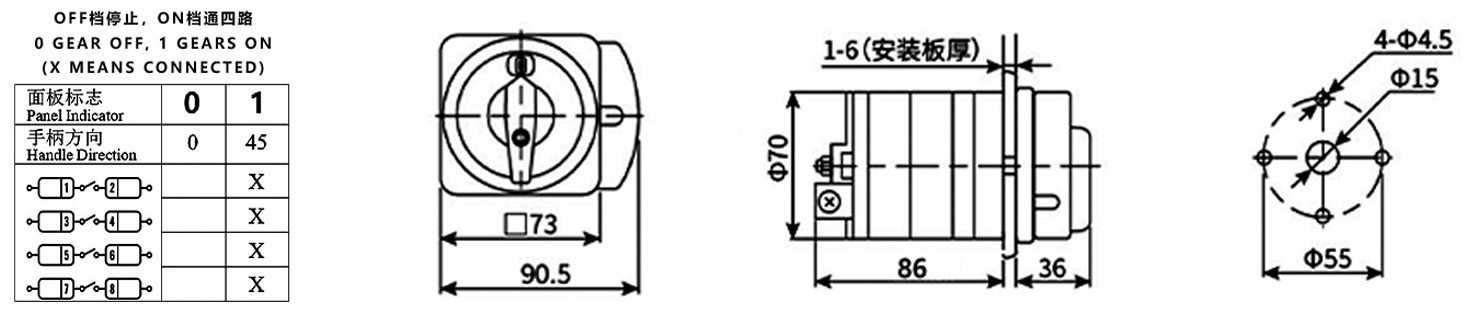

Kontaktkonfiguration und Funktion:
Position „0“ (AUS, verriegelbar): Alle Kontakte 1-2, 3-4, 5-6, 7-8 sind vollständig getrennt, wodurch eine sichtbare elektrische Isolierung gewährleistet wird.
Position „1“ (EIN, verriegelbar): Alle vier Kontaktsätze sind geschlossen.
Sicherheitsmerkmale:
Doppelte Vorhängeschlosspunkte: Vorhängeschlosslöcher sind an beiden Positionen 0 und 1 vorgesehen (Schließfächer separat erhältlich), was flexible Sicherheitsverriegelungsstrategien unterstützt.

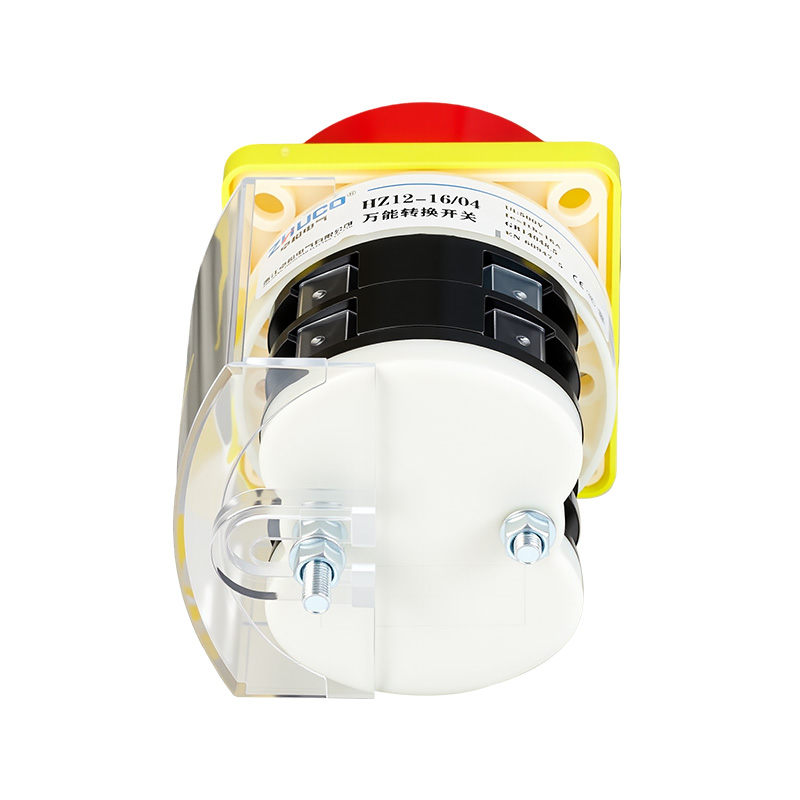

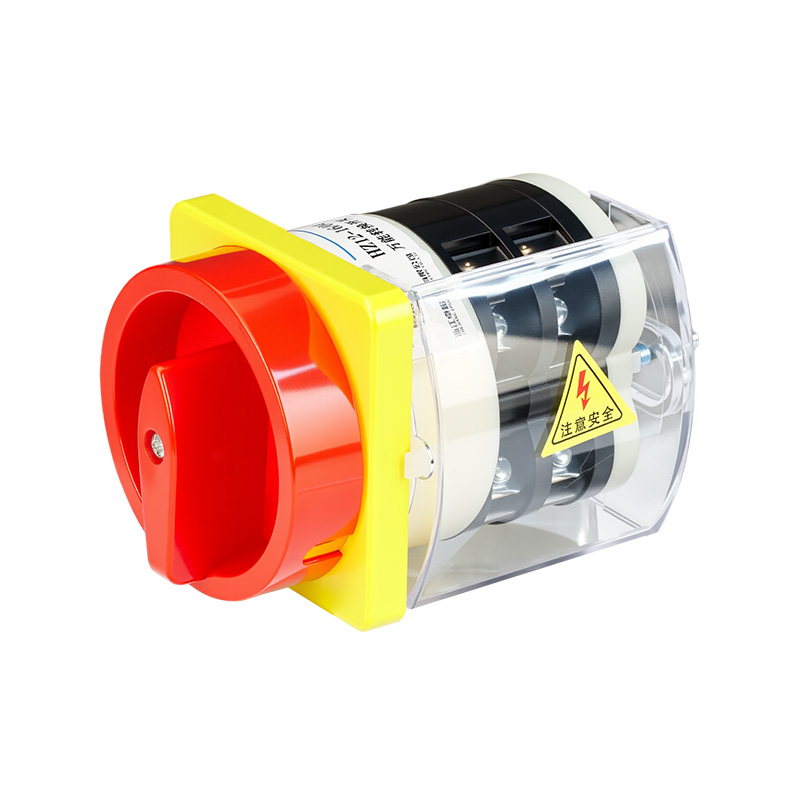

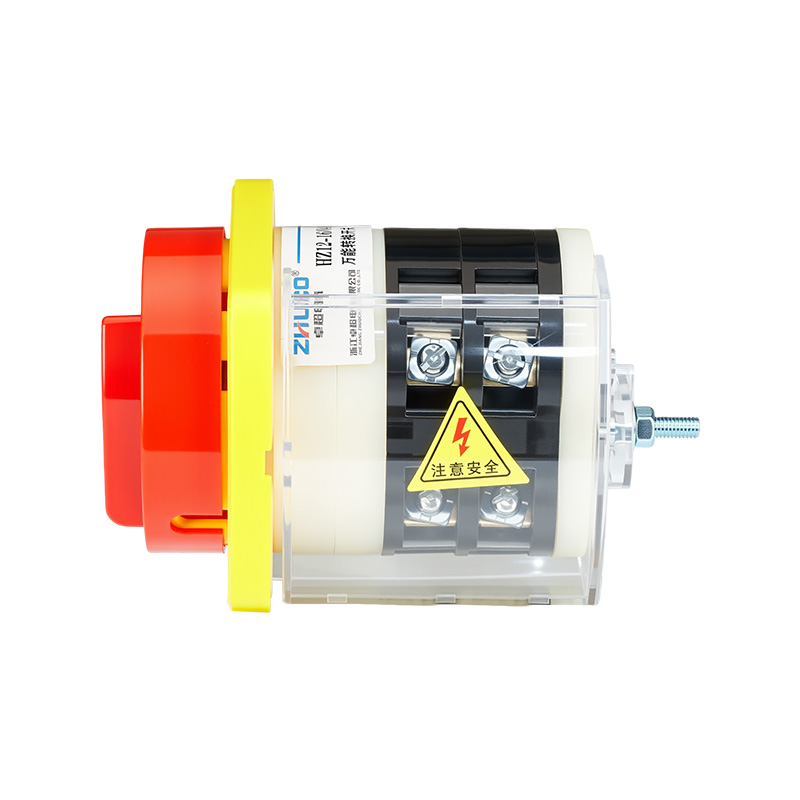

Einlassschutzabdeckung: Schützt die Anschlüsse und verhindert versehentlichen Kontakt.
Struktur, Installation und Umgebung:
Struktur und Materialien: Verfügt über eine flammhemmende, hochtemperaturbeständige und umweltfreundliche Hülle. Im Inneren werden verdickte Kupferleiter und Kontakte aus Silberlegierungen verwendet, um die elektrische Leistung sicherzustellen.

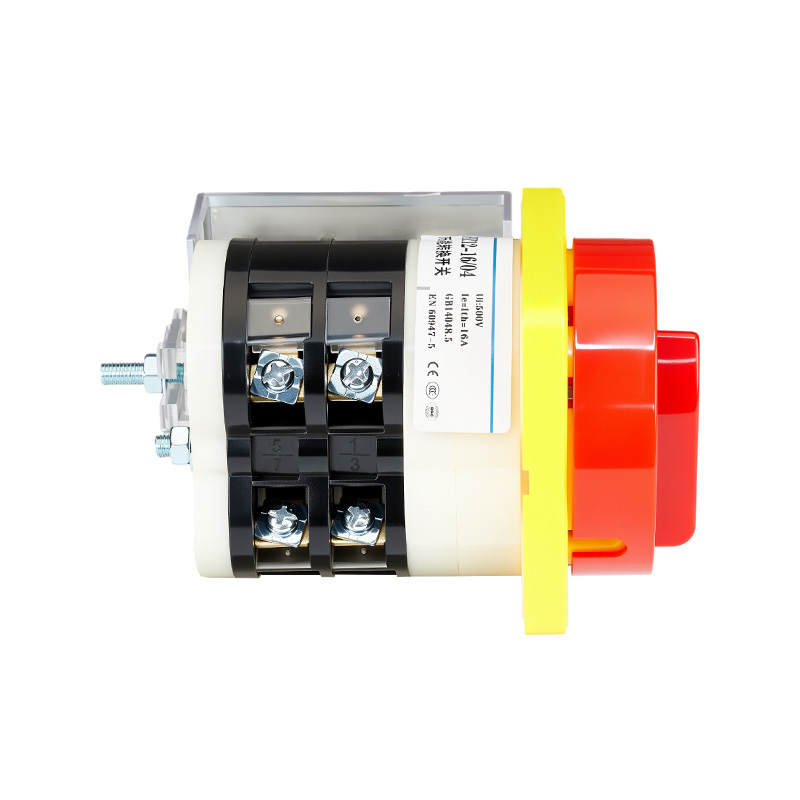

Verdrahtungskapazität: M4-Verdrahtungsschrauben, geeignet für Drähte 1,0 – 2,5 mm², Anzugsdrehmoment 1,2 N·m.
Betriebsbedingungen:
Umgebungstemperatur: -25°C bis 40°C (24-Stunden-Durchschnitt ≤ 35°C)
Höhe: ≤ 2000 m
Relative Luftfeuchtigkeit: ≤ 50 % bei 40°C; höhere Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig (z. B. bis zu 90 % bei 25°C).
2. Anwendungsszenarien
Dieser Schalter ist für industrielle Anwendungen mit strengen Anforderungen an Betriebssicherheit, Zugangskontrolle und Gerätestatusschutz konzipiert und eignet sich besonders für Geräte, die obligatorische Verriegelungsmechanismen erfordern.
Kernanwendungen: Leistungsisolierung und Verriegelung für Hochsicherheitsgeräte
Industrielle Werkzeugmaschinen und Produktionslinien: Dient als Hauptschalter zur Leistungsisolierung für CNC-Werkzeugmaschinen, Bearbeitungszentren, Stanzgeräte und Montagelinien. Das Verriegeln in Position "0" sorgt für Sicherheit während der Wartung; das Verriegeln in Position "1" während der Produktion verhindert, dass unbefugtes Personal die Maschine versehentlich stoppt, und gewährleistet so die Produktionskontinuität.
Kritische Prozesse und experimentelle Ausrüstung: Wird in chemischen, pharmazeutischen und Laborumgebungen verwendet, in denen unbefugte Stromausfälle nicht zulässig sind. Durch die Verriegelung in Position „1“ wird eine kontinuierliche Stromversorgung kritischer Prozesse oder Experimente gewährleistet.
Anwendungen der Not-Aus-Funktion:
Not-Aus-Schalter: Verfügt über ein gelbes Panel und einen roten Knopf. Es ist an einer prominenten Stelle auf dem Bedienfeld des Geräts installiert und ermöglicht eine schnelle Stromabschaltung in Notfällen.
Allgemeine Sicherheit Stromverteilung: Dient als manueller Betriebs- und Sicherheitsverriegelungsschalter für kritische Lastkreise in Verteilerkästen und Schaltschränken, in denen klare Sicherheitsmanagementvorschriften erforderlich sind.
