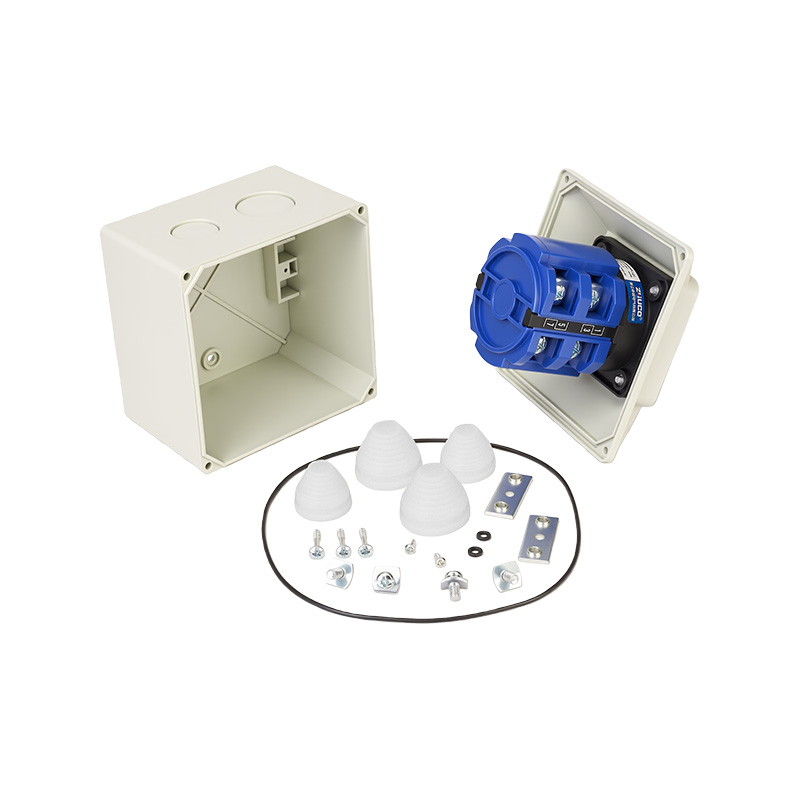

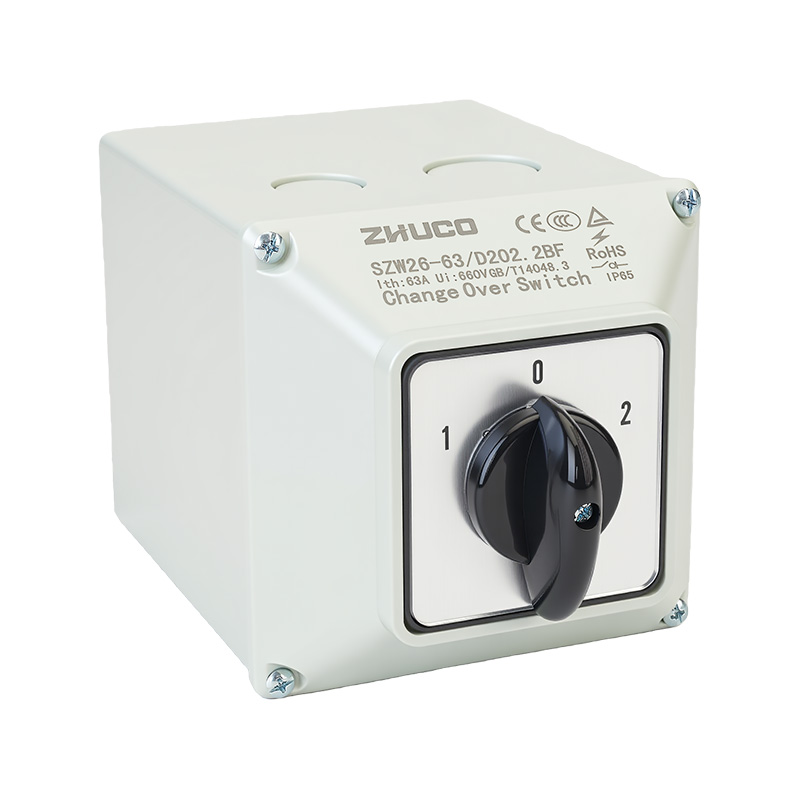

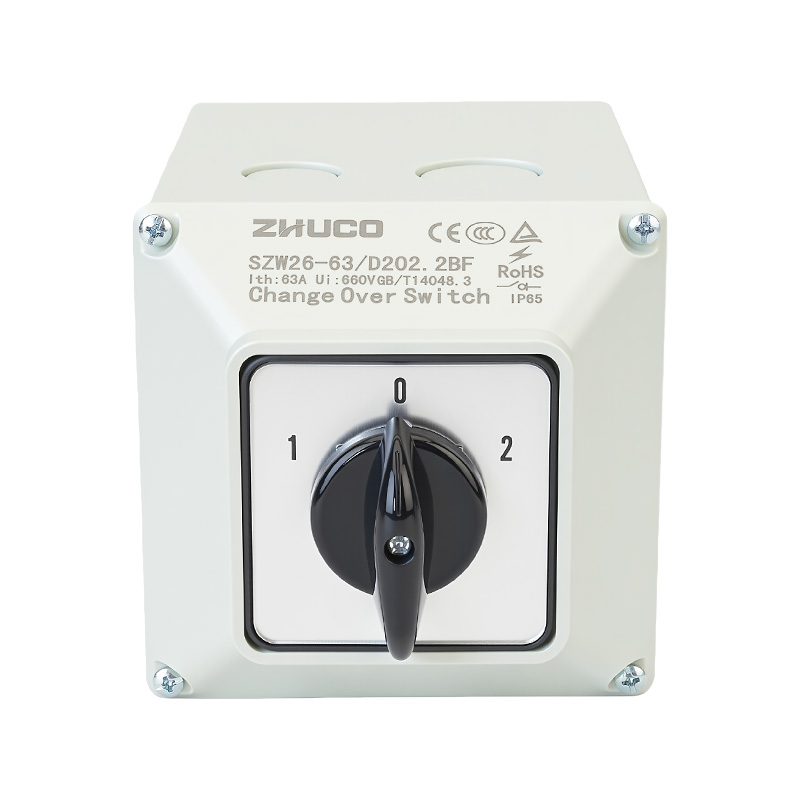

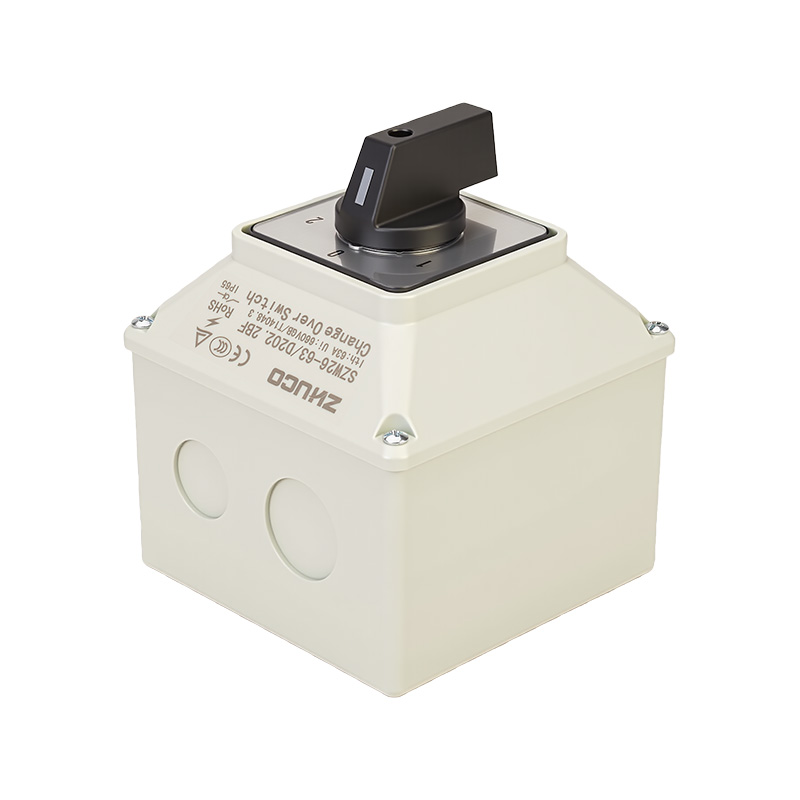

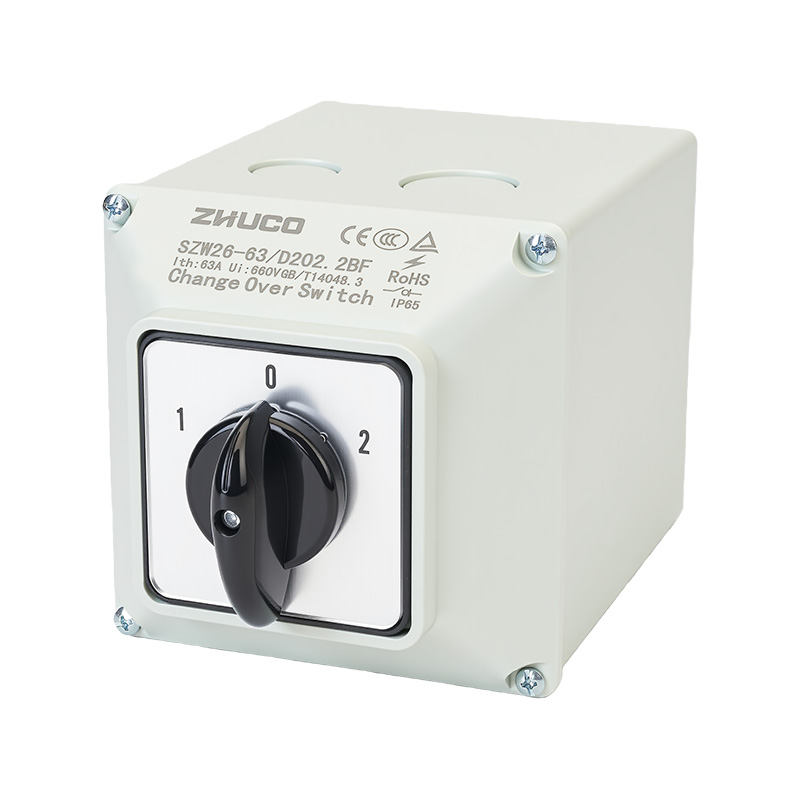

Der SZW26-63 D202.2BF ist ein Drehumschalter in Industriequalität mit einem Nennstrom von bis zu 63 A. Es verfügt über ein Dreistellungsdesign (1-0-2) und ein Zweistellungsdesign (Zweiteildesign), integriert in ein robustes Gehäuse mit IP65-Schutzart. Sein Kerndesign ist für die Zweiwegeschaltung und sichere Isolierung von Hochstromkreisen optimiert. In Position „1“ ist der erste Satz Doppelkontakte (1-2, 5-6) angeschlossen; in Position „2“ ist der zweite Satz Doppelkontakte (3-4, 7-8) angeschlossen; die Zwischenposition „0“ sorgt für die vollständige Trennung aller Kontakte und bildet einen sicheren und sichtbaren elektrischen Isolationspunkt. Dieser Schalter ist für AC 440 V/50-60 Hz-Schaltungen mit einer Isolationsspannung von bis zu 690 V geeignet. Im Inneren werden großflächige verdickte Kupferleiter und Kontakte aus einer hochkapazitiven Silberlegierung verwendet. Die Anschlüsse sind mit M6-Schrauben ausgestattet, die den Anschluss von 6,0-16 mm²-Drähten ermöglichen und so die zuverlässigen stromführenden Anforderungen von 63 A erfüllen. Sein abgedichtetes Schutzdesign widersteht wirksam dem Eindringen von Staub und Niederdruckwassersprühnebel aus allen Richtungen und eignet sich daher für raue Industrie- und Außenumgebungen. Die mechanische Lebensdauer beträgt nicht weniger als 100.000 Zyklen und die elektrische Lebensdauer beträgt nicht weniger als 30.000 Zyklen.
Wichtigste technische Parameter
Nennbetriebsstrom: 63A
Nennbetriebsspannung: AC 440 V (50/60 Hz)
Nennisolationsspannung: 690 V
Aufbau: Zwei Abschnitte (zwei Schichten) mit insgesamt 8 Anschlüssen, die das Umschalten zwischen zwei Lasten/Stromversorgungen ermöglichen.

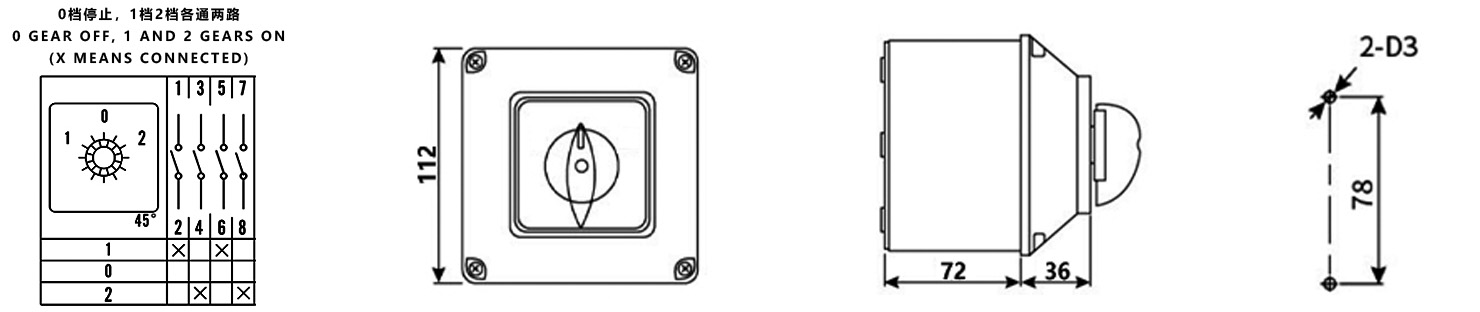

Logik: Position 1: 1-2, 5-6 an; Position 0: Alles aus; Position 2: 3-4, 7-8 an.
Schutzart: IP65 (staubdicht, wasserstrahlbeständig).
Verdrahtungskapazität: M6-Schrauben, geeignet für Leiterquerschnitte von 6,0 – 16 mm², Anzugsdrehmoment 2,5 N·m.
Lebensdauerindikatoren: Mechanische Lebensdauer ≥ 100.000 Zyklen; Elektrische Lebensdauer ≥ 30.000 Zyklen (unter Nennlast). Betriebsumgebung: Geeignet für industrielle Umgebungen mit Temperaturen im Bereich von -25°C bis 40°C und Höhen ≤2000m.
Anwendungsszenarien: Dieser Schalter ist speziell für industrielle Anwendungen konzipiert, die das manuelle Schalten und Trennen von Drehstrom- oder Einphasenkreisen mittlerer bis hoher Leistung (Klasse 63A) erfordern, bei denen in der Installationsumgebung die Gefahr von Staub, Feuchtigkeit oder Wasserspritzern besteht.
Umschaltung von Hochleistungsgeräten für den Außenbereich/in rauen Umgebungen: Dient als Haupt-/Notstromumschalter oder Betriebsartenauswahlschalter für Wasserpumpstationen im Außenbereich, große Ventilatoren, Klimaanlagen, elektrische Tore und Beleuchtungsverteilungssysteme im Außenbereich. Sein IP65-Schutz gewährleistet einen zuverlässigen Betrieb in Regen- und Staubumgebungen.
Sicherheitsisolierung und Lastschaltung industrieller Stromschränke: Wird zum Lastschalten und zur Wartungsisolierung von Stromabzweigkreisen der Klasse 63A in Stromsteuerschränken in Fabrikwerkstätten und Stromverteilungsräumen verwendet. Beispielsweise das manuelle Umschalten zwischen zwei Hochleistungsmotoren (wie Luftkompressoren und Umwälzwasserpumpen) in einer „One-In-Use, One-Out-Out“-Konfiguration.
Steuerung schwerer Maschinen: Integriert in die elektrischen Steuerungssysteme von Baumaschinen, Hafenanlagen und Landmaschinen, dient es zur Auswahl und Steuerung der Stromversorgung für verschiedene Arbeitsmechanismen oder Hochleistungszubehör. Seine Schutzfähigkeiten halten Vibrationen, Staub und Wasserspritzern stand.
Kritische Anwendungen, die eine hochzuverlässige Verkabelung erfordern: Seine M6-Schrauben sind mit Drähten mit großem Querschnitt kompatibel und erfüllen die hohen Standards der elektrischen Verbindungsanforderungen für Zuverlässigkeit und geringen Kontaktwiderstand. Geeignet für Anwendungen mit strengen Anforderungen an die Verbindungsqualität.
