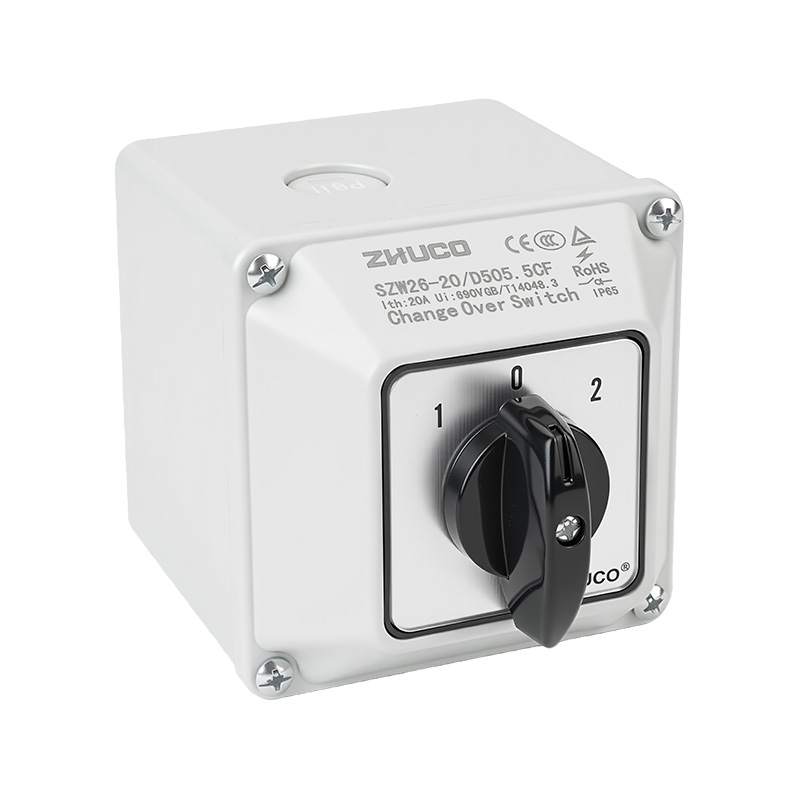

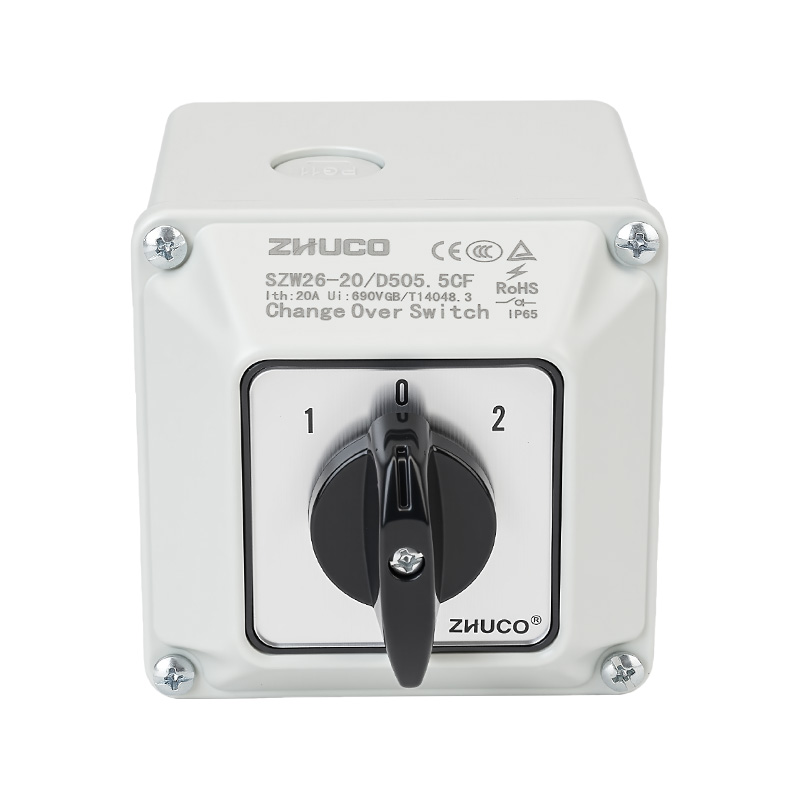

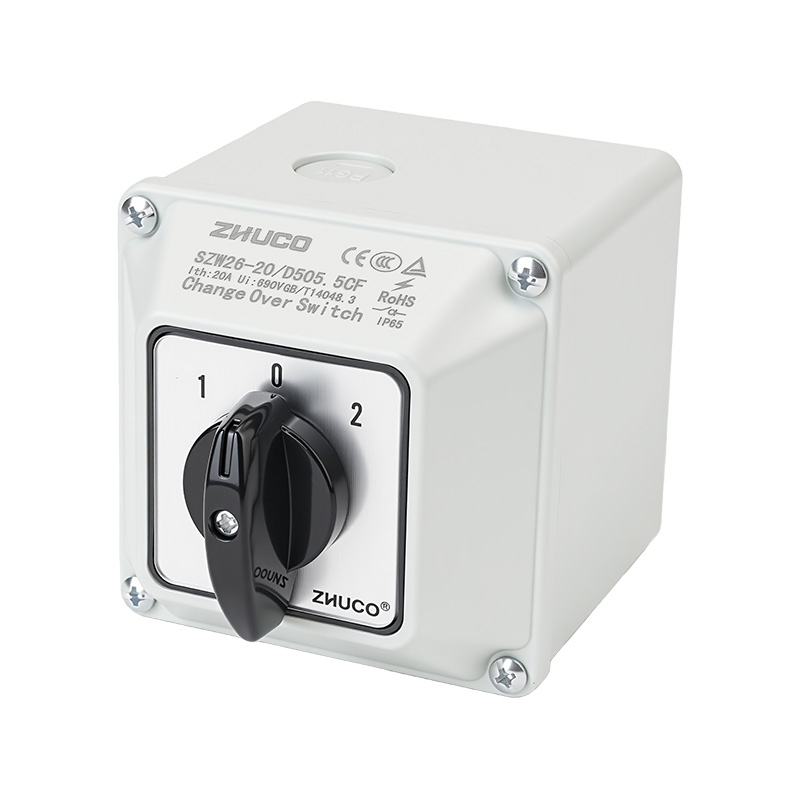

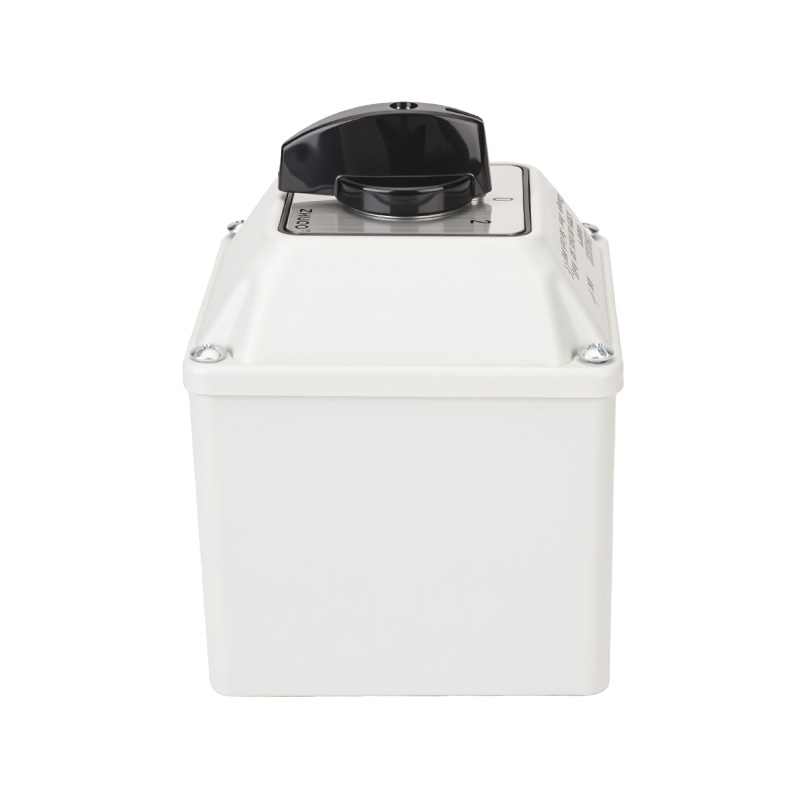

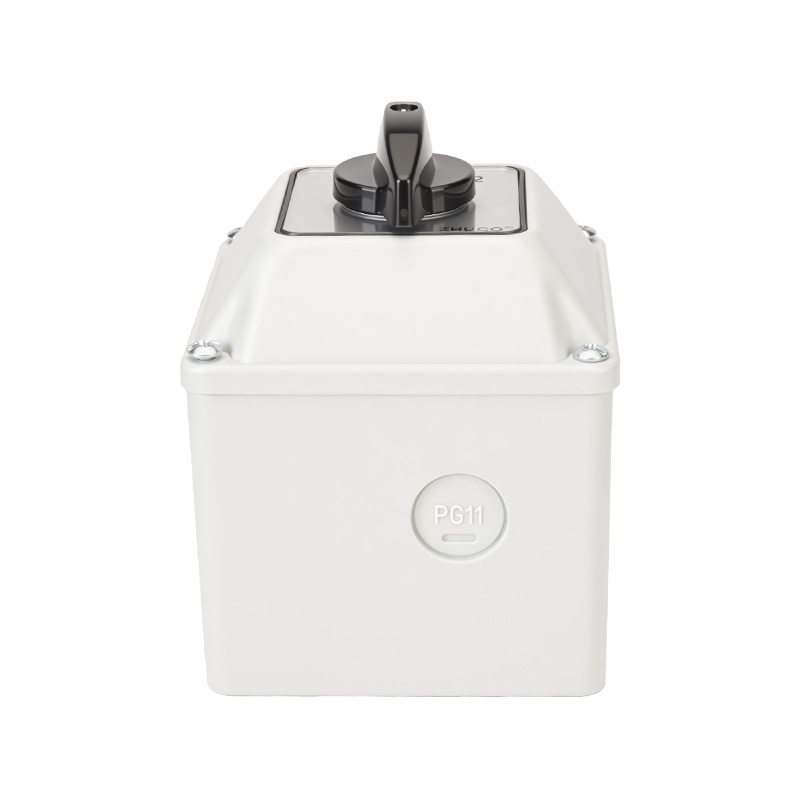

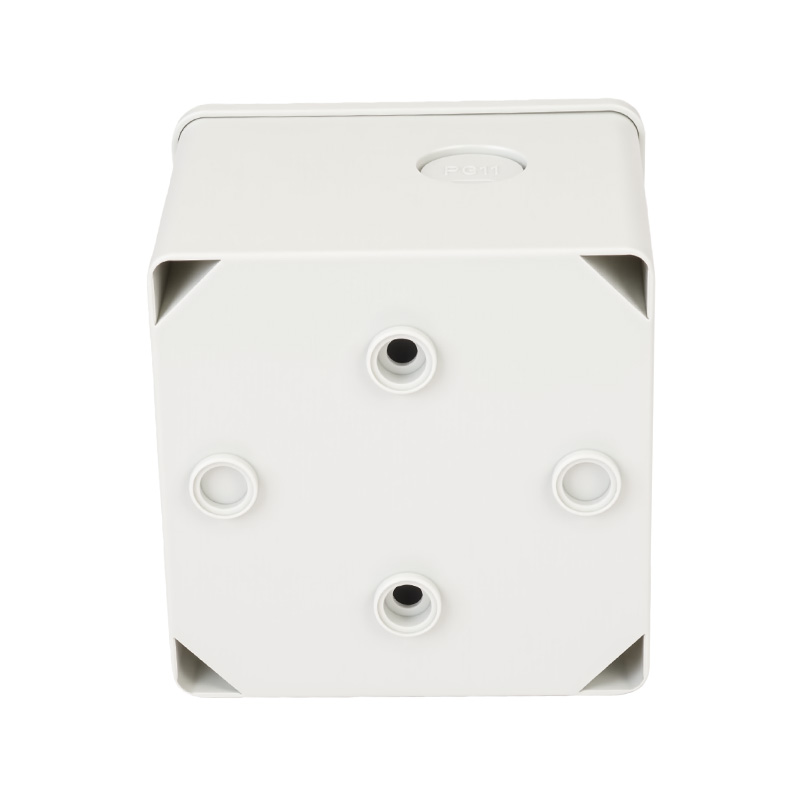

ZHUCO SZW26-20/D505.5CF Mehrkreis-IP65-geschützter Umschalter

Der SZW26-20/D505.5CF ist ein Drehumschalter mit drei Positionen (1-0-2) mit einer hohen Schutzklasse IP65 und einer einzigartigen fünfteiligen (fünfschichtigen) Kontaktstruktur im Kern. Diese Struktur ermöglicht das gleichzeitige und präzise Schalten von fünf unabhängigen Schaltkreisen über einen einzigen Griff und ermöglicht so eine zentrale Auswahl und sichere Isolierung zweier komplexer Betriebszustände. Der Schalter hat einen Nennstrom von 20 A und ist für AC 440 V/50-60 Hz-Schaltungen mit einer Isolationsspannung von bis zu 690 V geeignet.

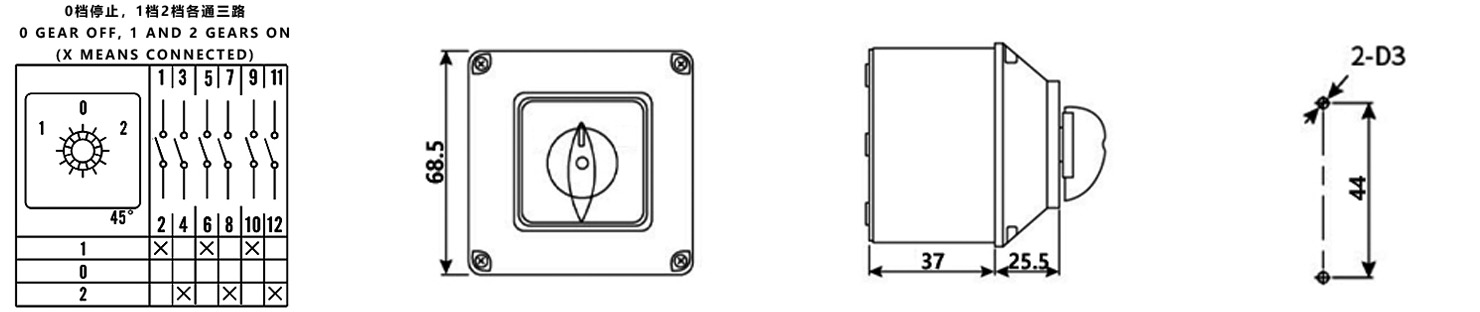

In Position "1" verbindet der Schalter die erste Gruppe von fünf Kontakten (1-2, 5-6, 9-10, 13-14, 17-18); in Position "2" verbindet er die zweite Gruppe von fünf Kontakten (3-4, 7-8, 11-12, 15-16, 19-20); die mittlere Position "0" stellt sicher, dass alle Kontakte vollständig getrennt sind, Bereitstellung eines entscheidenden Sicherheitsisolationspunkts. Das Produkt verfügt über eine flammhemmende und hochtemperaturbeständige Hülle mit verdickten Kupferleitern und Kontakten aus Silberlegierungen im Inneren, die eine langfristig zuverlässige Leitfähigkeit bei 20 A Strom gewährleisten. Seine IP65-versiegelte Schutzhülle hält einem vollständigen Eintauchen und Niederdruck-Wassersprühen aus jeder Richtung stand. Die mechanische Lebensdauer beträgt nicht weniger als 100.000 Zyklen und die elektrische Lebensdauer beträgt nicht weniger als 30.000 Zyklen.

Wichtigste technische Parameter

Elektrische Spezifikationen: Nennbetriebsstrom 20 A; Nennbetriebsspannung AC 440 V (50/60 Hz); Nennisolationsspannung 690 V.

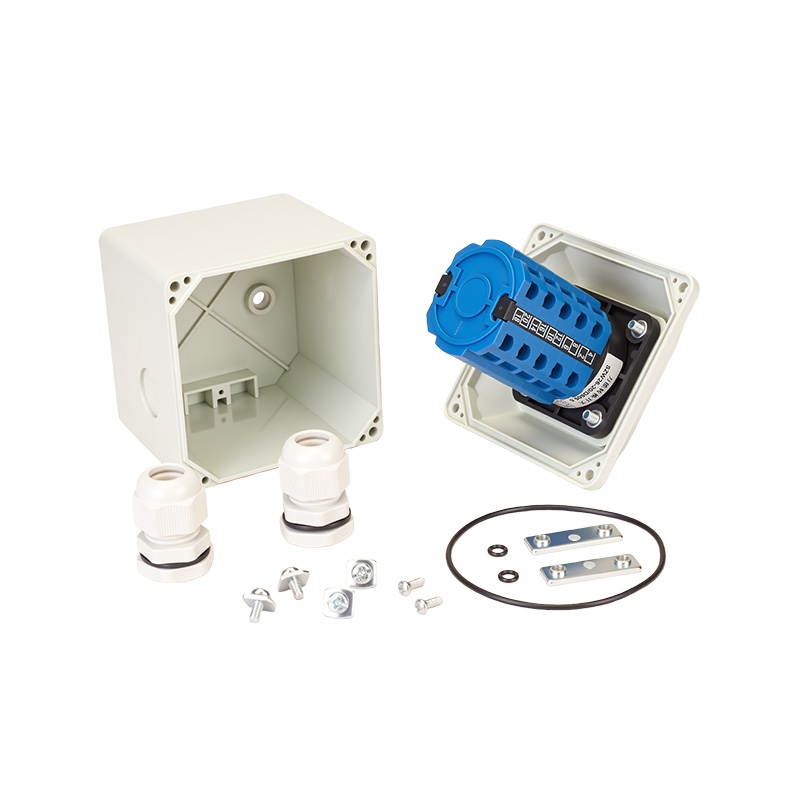

Kontaktkonfiguration: Fünfteilige (Schicht-)Struktur, insgesamt 20 Terminals. Fünf unabhängige Doppelwurfschaltungen können gleichzeitig geschaltet werden.

Schutzart: IP65 (staubdicht, wasserstrahlbeständig).

Verdrahtungsspezifikationen: M3-Anschlussschrauben, geeignet für Drahtquerschnitte von 1,0 – 2,5 mm², Anzugsdrehmoment 0,6 N·m.

Lebensdauerindikatoren: Mechanische Lebensdauer ≥ 100.000 Zyklen; Elektrische Lebensdauer ≥ 30.000 Zyklen (unter Nennlast). Betriebsumgebung: -25°C bis 40°C, Höhe ≤2000m, Industrie- und Außenumgebungen.

Anwendungsszenarien: Dieser Schalter ist für komplexe Systeme konzipiert, die ein zentrales und zuverlässiges manuelles Schalten mehrerer (bis zu fünf) Niederspannungssteuersignale, Sensorstromversorgungen oder Anzeigeschaltungen in rauen Umgebungen wie feuchten, staubigen oder Außenbedingungen erfordern.

Multifunktionale integrierte Steuerung für komplexe Geräte: Geeignet für Bedienfelder in kleinen automatisierten Produktionslinien, Prüfständen und Versuchsgeräten. Ein einzelner Schalter ermöglicht das Umschalten zwischen „Modus A/Stopp/Modus B“ und ändert gleichzeitig bis zu fünf zugehörige Steuerlogiken, Statusanzeigen, Hilfsstromversorgungen oder Signalpfade, wodurch die Anordnung und Bedienung des Panels erheblich vereinfacht wird.

Instrumentierungs- und Signalsysteme im Freien/in rauen Umgebungen: Dient als multifunktionaler Wahlschalter für Wetterstationen im Freien, Umweltüberwachungsgeräte und Instrumententafeln für die Seenavigation. Der IP65-Schutz dient zum Umschalten zwischen verschiedenen Sensorsignalquellen, Anzeigeparametern oder Kommunikationsschnittstellen und gewährleistet einen stabilen Betrieb in Umgebungen mit Regen, hoher Luftfeuchtigkeit und Salznebel.

Sicherheit und Modusauswahl von industriellen Schaltschränken: In Branchen mit Reinigungsanforderungen wie der Lebensmittelverarbeitung und der Pharmaindustrie werden diese Schränke zur Steuerung von Geräten verwendet und ermöglichen die Auswahl mehrerer Zustände wie „Automatik/Isolierung/Reinigung“ oder „Fernbedienung/Stopp/lokal“, während gleichzeitig mehrere Signale wie Hauptbefehle, Verriegelungen und Alarme gesteuert werden.
