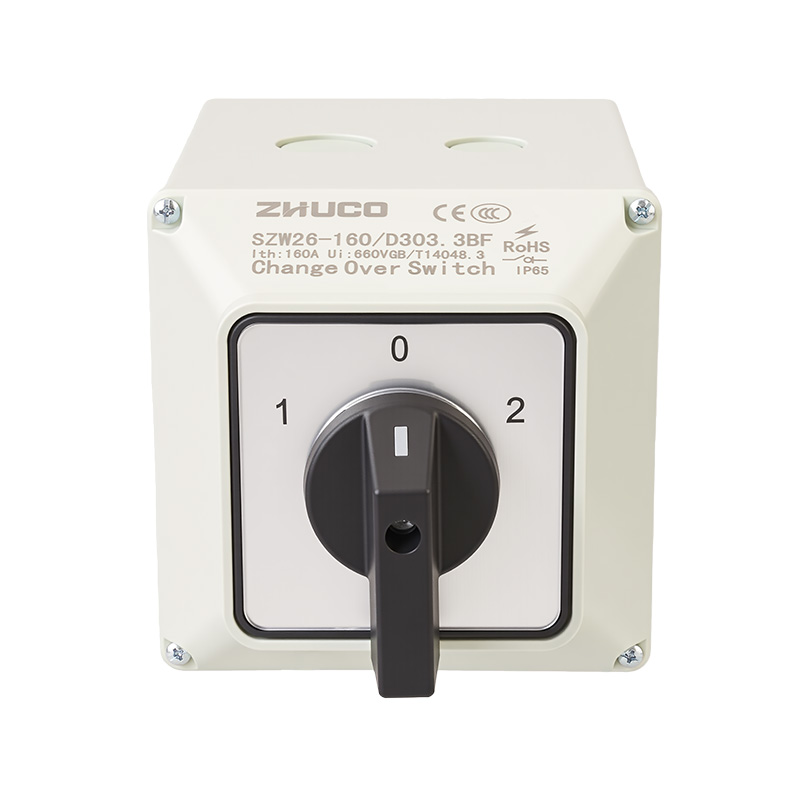

Der SZW26-160 D303.3BF ist ein Drehumschalter in Industriequalität mit einem Nennstrom von bis zu 160 A. Es verfügt über eine Struktur mit drei Positionen (1-0-2) und drei Schichten (drei Abschnitte), die alle in ein robustes Gehäuse mit IP65-Einstufung integriert sind. Sein Kerndesign ermöglicht das gleichzeitige und zuverlässige Schalten von drei unabhängigen Hochstrom-Doppelwurfschaltungen über einen einzigen Griff, der für komplexe Steuerung und Sicherheitsisolierung unter extremen Strombedingungen geeignet ist.
Wichtige Funktionen und Parameter:
* Hohe Stromkapazität: Nennbetriebsstrom 160 A, geeignet für AC 440 V/50-60 Hz oder DC 240 V AC/DC-Hauptstromkreise.

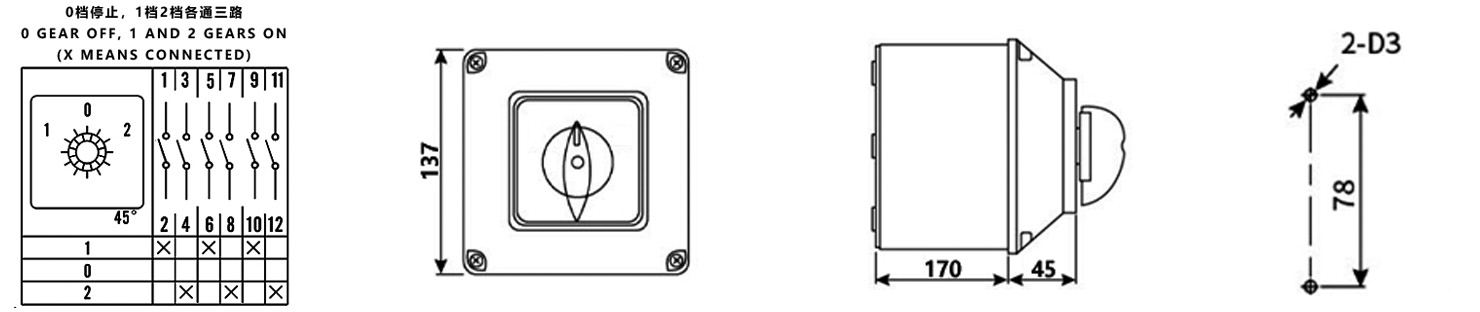

* Dreikreis-Synchronschaltung: Verwendet eine dreischichtige Kontaktstruktur, die die gleichzeitige Steuerung von drei Schaltkreisen ermöglicht. Position „1“ verbindet die Kontakte 1–2, 5–6 und 9–10; Position „2“ verbindet die Kontakte 3–4, 7–8 und 11–12; Position „0“ trennt alle Kontakte vollständig und bietet so einen klaren Sicherheitsisolierungspunkt.
Erstklassiger Schutz und Konnektivität: IP65-Gehäuseschutz, staubdicht und wasserbeständig. Ausgestattet mit M8-Großverkabelungsschrauben kann es Drähte mit großem Querschnitt von 50-75 mm² mit einem Anzugsdrehmoment von 6,0 N·m verbinden und so eine zuverlässige Verbindung und einen geringen Kontaktwiderstand bei ultrahohem Strom gewährleisten.

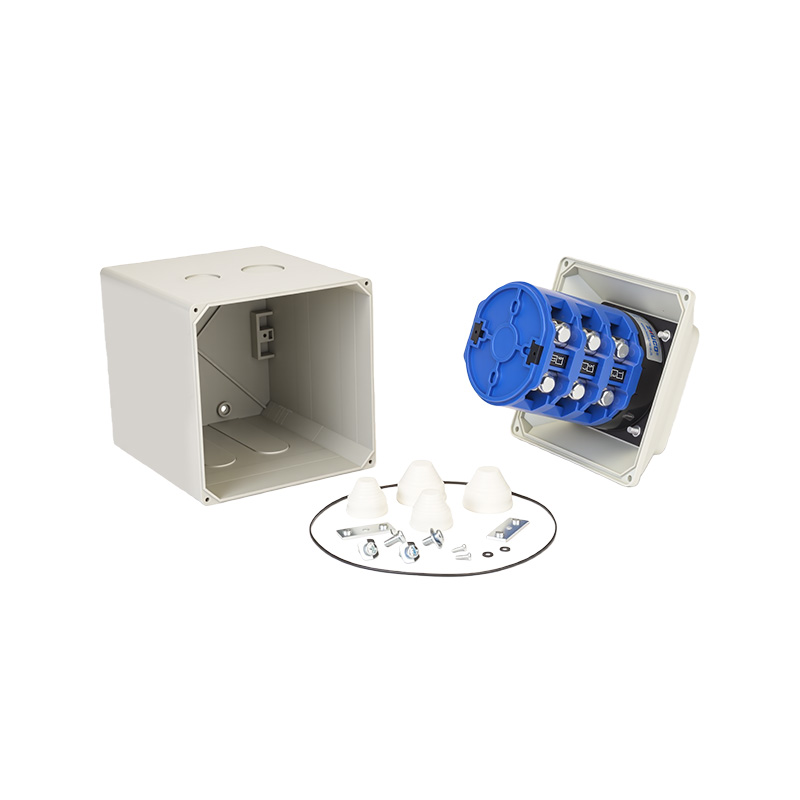

Hochzuverlässige Struktur: Die innere Struktur verwendet ein flammhemmendes und hochtemperaturbeständiges Gehäuse und verfügt über speziell verdickte Kupferleiter und Kontakte aus einer hochkapazitiven Silberlegierung, die für häufiges Schalten unter 160 A Strom optimiert sind und eine ausgezeichnete Leitfähigkeit, Lichtbogenoxidationsbeständigkeit und mechanische Festigkeit aufweisen.
Lange Lebensdauer: Mechanische Lebensdauer ≥ 100.000 Zyklen, elektrische Lebensdauer ≥ 30.000 Zyklen (bei einer Nennlast von 160 A), Erfüllung der Anforderungen schwerer industrieller Anwendungen.
Breite Anpassungsfähigkeit an die Umgebung: Betriebstemperaturbereich -25°C bis 40°C, Höhe ≤2000m, geeignet für raue Industrie- und Außenumgebungen.
Anwendungsszenarien
Dieser Schalter ist speziell für kritische Anwendungen konzipiert, die eine zentrale, zuverlässige manuelle Schaltung und sichere Isolierung mehrerer Stromversorgungen, Lasten oder Steuerkreise mit ultrahohem Strom (Stufe 160 A) in rauen Umgebungen erfordern.
Hauptsteuerschalter für Geräte und Systeme mit ultrahoher Leistung:
Kernanwendungen: Dient als manueller Leistungsauswahl- oder Haupt-/Standby-Systemschaltschalter für große Elektroöfen, schwere Walzwerke, zentrale Kühleinheiten, Hochleistungsgleichrichter/Frequenzumrichter und parallele Generatorschränke. Es ermöglicht die vollständige Umschaltung zwischen zwei kompletten Stromversorgungssystemen (einschließlich Hauptstromkreisen und Steuerstromversorgungen).
Kernknoten in der Schwerindustrie und Stromverteilung: In Stromverteilungszentren der Metallurgie, der chemischen Industrie, des Bergbaus, des Schiffbaus und in Rechenzentren dient er als manueller Trennschalter und Schaltschalter für Kernzuführschaltungen der Stufe 160 A oder wichtige Lastschaltungen, die zur Wartungsisolierung, Lastumschaltung und Auswahl des Betriebsmodus verwendet werden.
Mobile Hochleistungsausrüstung für den Außenbereich: Integriert in die elektrischen Steuerungssysteme von Hafenkränen, großen technischen Maschinen, Spezialfahrzeugen und Hochseeschiffen, mit IP65-Schutz, ermöglicht es die Auswahl von Leistungsmodi für verschiedene Hochleistungsarbeitsmechanismen, Antriebssysteme oder Zubehör und hält extremen Vibrationen, Wind, Regen, Salznebel und Umgebungen mit hohem Staubgehalt stand.
