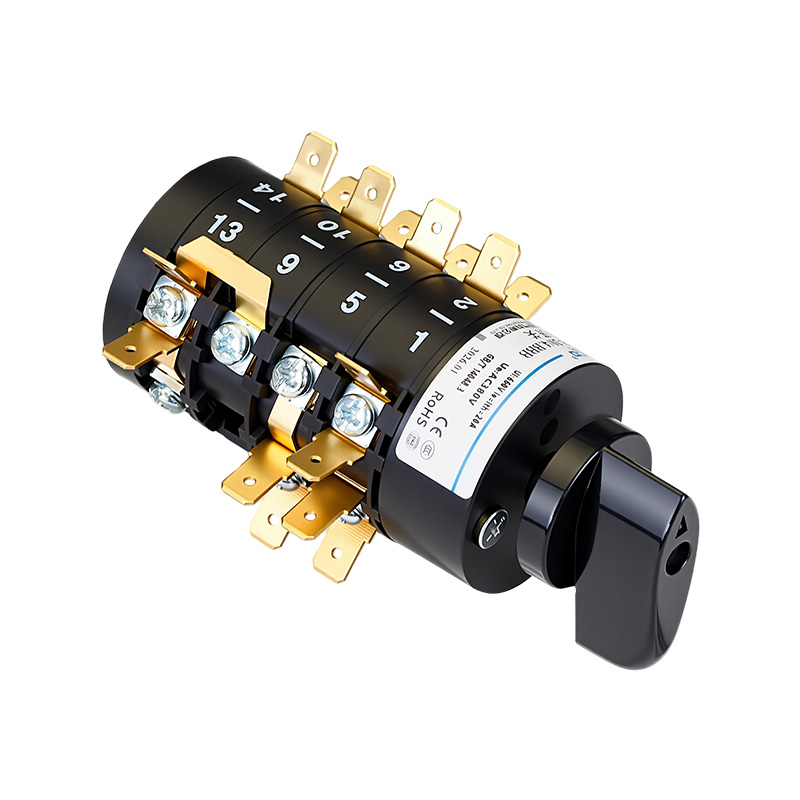

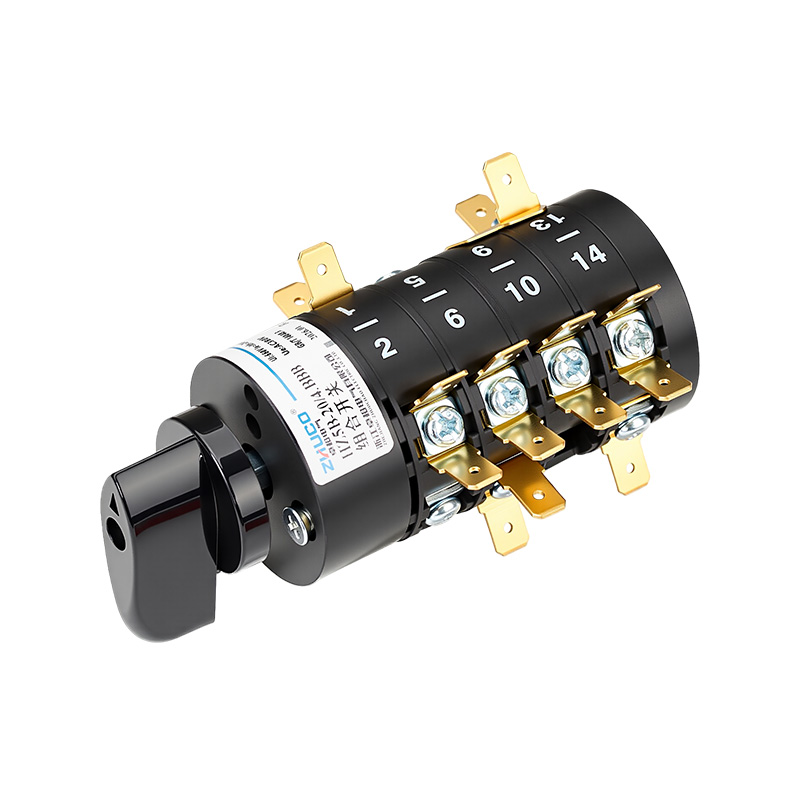

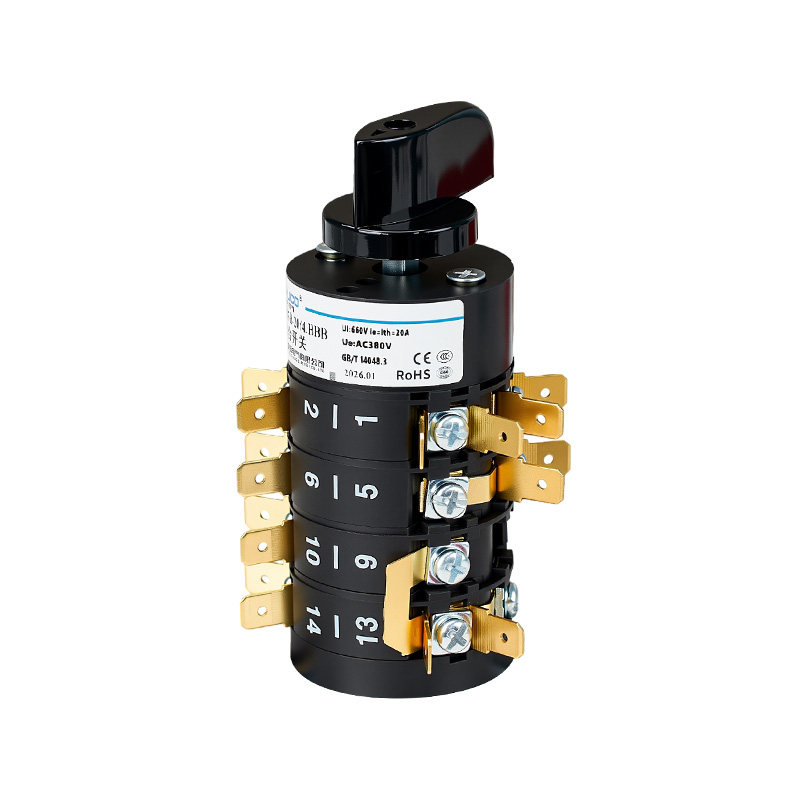

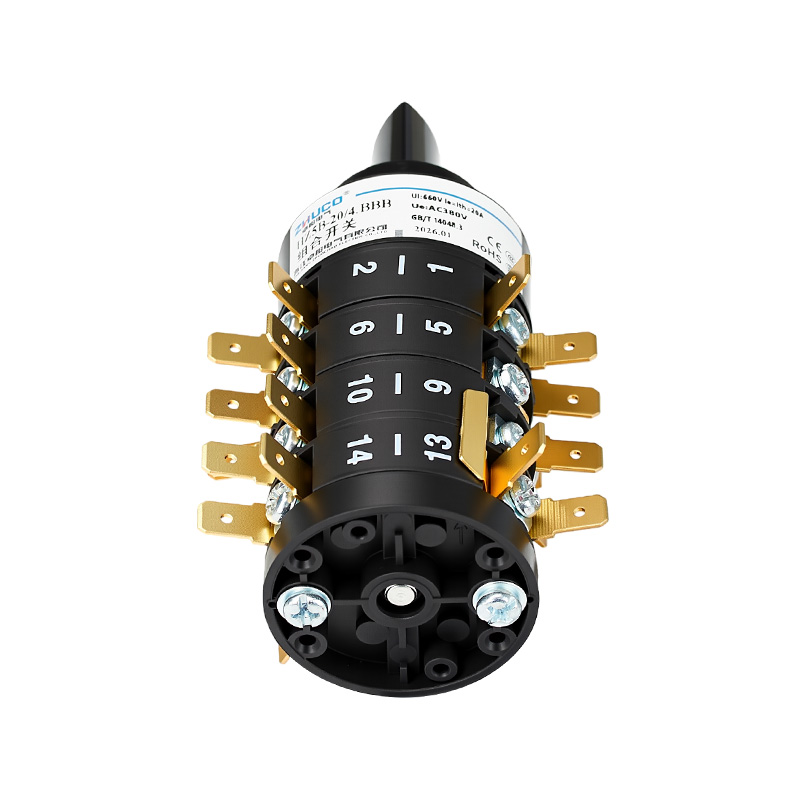

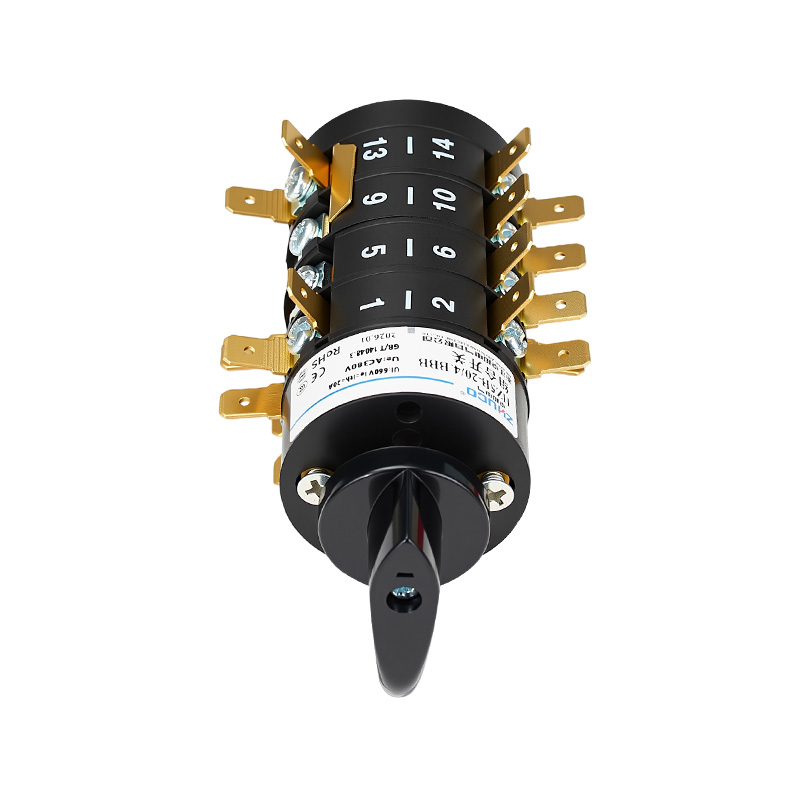

Der HZ5B-20/4.BBB ist ein vierteiliger Drehpositionierungskombinationsschalter mit sieben Positionen (0-1-2-3-4-5-6) und einem Nennstrom von 20 A. Das System wurde speziell für Anwendungen zur Einstellung mehrerer Positionen, beispielsweise bei Schweißmaschinen, entwickelt. Sein Kernmerkmal ist die Kombination aus einer vierteiligen Kontaktschichtstruktur und sieben klar definierten mechanischen Positionen, wodurch eine komplexe mehrkanalige synchrone Schaltlogik ermöglicht wird. Es ist standardmäßig mit der Verbindung von Kupferlaschen mit Einsätzen ausgestattet, was den Prozess des Verbindens mehrerer Drähte mit demselben Anschluss in Schweißmaschinen erheblich vereinfacht und die Verkabelungseffizienz erheblich verbessert. Das Gehäuse besteht aus flammhemmendem und hochtemperaturbeständigem Material und die inneren Komponenten sind verdickte Kupferleiter und Kontakte aus Silberlegierungen, was eine langfristige Betriebsstabilität und Haltbarkeit gewährleistet.
1. Wichtigste technische Parameter
Nennbetriebsstrom: 20 A
Nennbetriebsspannung: AC 380 V, 50 Hz/60 Hz
Konventioneller Freiluftheizstrom (Ith): 20A

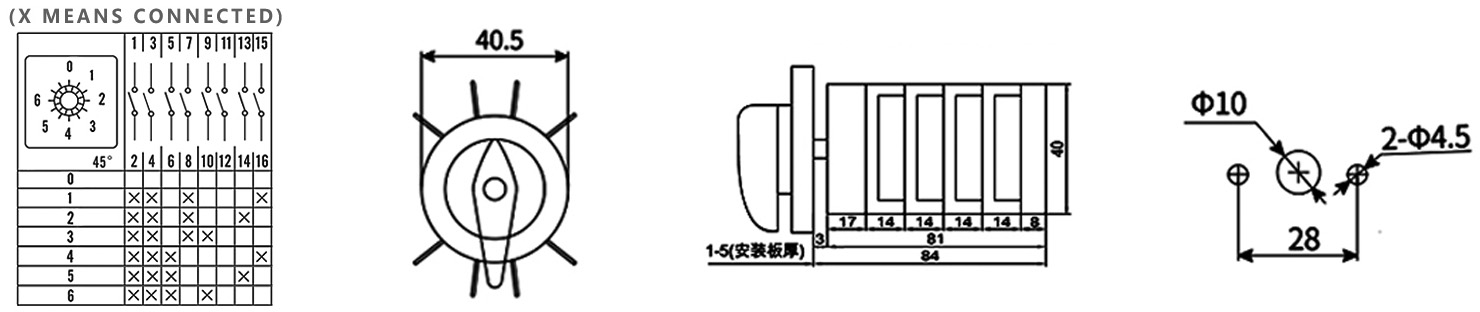

Kontaktkonfiguration und Positionslogik (laut Schaltplan steht „X“ für ON):
Kontaktstruktur: Vier Abschnitte (vier Schichten), insgesamt 16 Drähte (16).
Positionen “1” bis “6”: Jede Position verbindet eine bestimmte Kombination von Kontakten gemäß dem integrierten Nockenprogramm. (Einzelheiten finden Sie im beigefügten Schaltplan):
Mechanische und elektrische Lebensdauer:
Mechanische Lebensdauer: ≥ 100.000 Zyklen (Betriebsfrequenz ≤ 120 Zyklen/Stunde)
Elektrische Lebensdauer: ≥ 30.000 Zyklen (Betriebsfrequenz ≤ 120 Zyklen/Stunde) unter den Nutzungskategorien AC-23A (Widerstandslast) und AC-3 (Motorlast)
Verkabelung, Struktur und Installation (basierend auf Bildern):

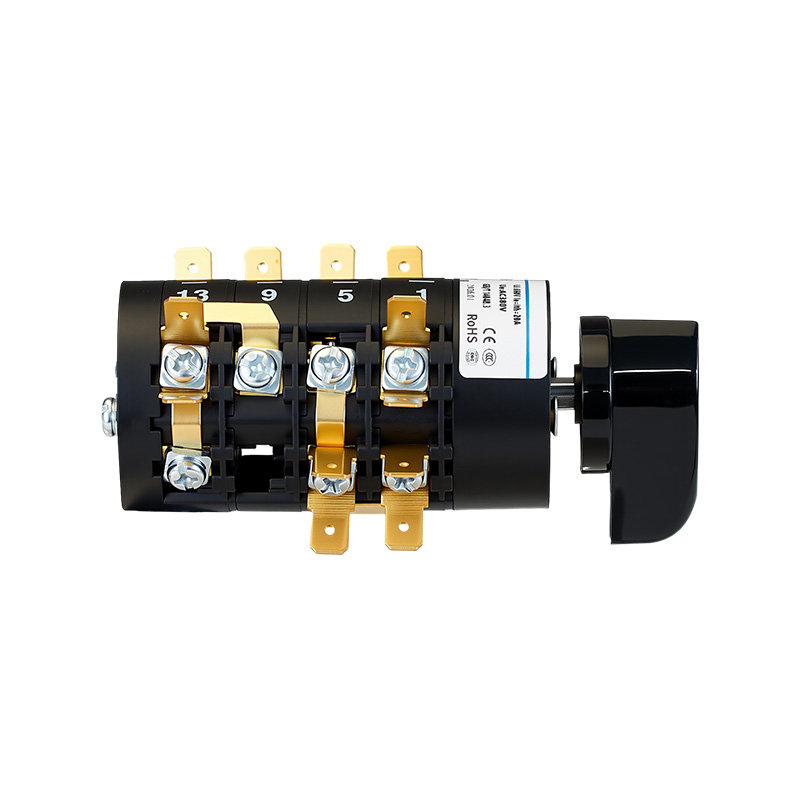

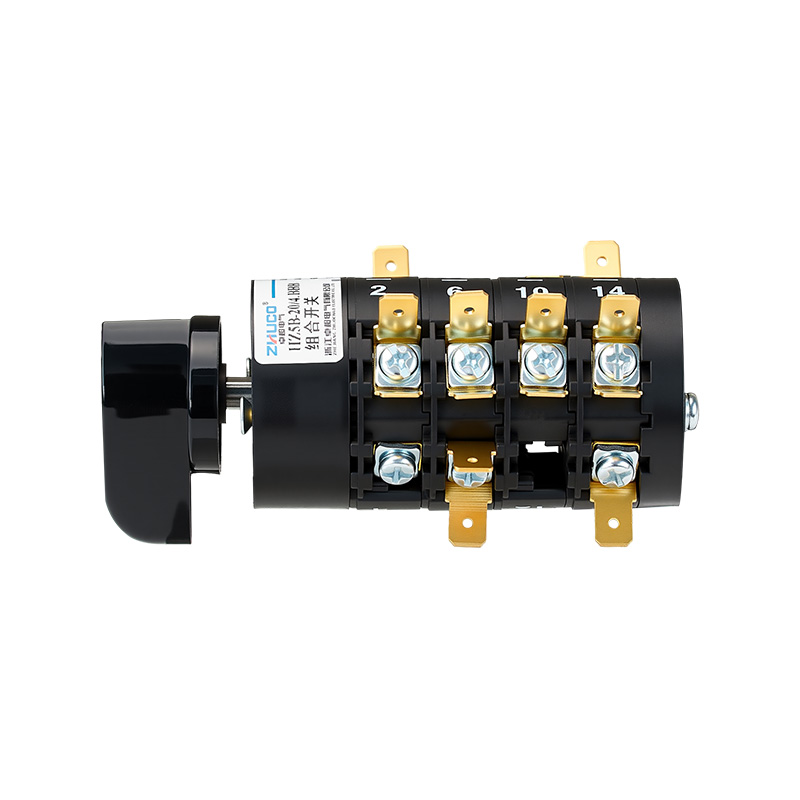

Praktisches Verdrahtungsdesign: Die Standardkonfiguration umfasst Kupferkontaktplatten mit Einsätzen, die die Vorverbindung mehrerer Drähte unterstützen und es somit zu einer idealen Lösung für die Verdrahtung von Schweißmaschinen und anderen Geräten machen.
Verdrahtungsspezifikationen: M4-Anschlussschrauben, empfohlene Drahtquerschnittsfläche 1,0 – 1,5 mm², empfohlenes Anzugsdrehmoment 1,2 N·m.
2. Anwendungsszenarien
Dieser Schalter mit seiner Feineinstellfähigkeit in sieben Positionen und seinem praktischen Verdrahtungsdesign wird hauptsächlich in Industrieanlagen verwendet, die mehrstufige, wiederholbare Parametereinstellungen erfordern.
Kernanwendungen: Schweißmaschinensteuerung
Mehrstufige Strom-/Moduseinstellung: Dient als Kerneinstellschalter für manuelle Lichtbogenschweißmaschinen, WIG-Schweißmaschinen und Schweißmaschinen mit kleinem Widerstand. Sechs Betriebspositionen (1-6) entsprechen genau unterschiedlichen Schweißstromausgängen oder Schweißeigenschaften (wie Schub und Lichtbogenspannung) und decken Schweißprozesse von leicht bis schwer ab. Position „0“ bietet eine klare Abschalteinstellung.
Vorteile: Seine Mehrkontakt-Kombinationsfähigkeit passt sich an die Transformatorabgriffschaltung von Schweißmaschinen oder die Signalauswahl elektronischer Steuerplatinen an; Das Kupferstreifendesign mit Einsätzen löst perfekt die Schmerzpunkte komplexer interner Steuergurte und zahlreicher Verdrahtungspunkte in Schweißmaschinen.
Allgemeine Auswahl der Parameter für Industrieausrüstung
Motorsteuerung mit mehreren Geschwindigkeiten: Bietet sechs voreingestellte Geschwindigkeitsauswahlsignale für kleine Frequenzumrichter oder Gleichstrom-Geschwindigkeitsregler.
Leistungseinstellung für Heizgeräte: Dient als sechsstufiger Leistungseinstellschalter für Geräte wie Öfen und Heizplatten.
Funktionsauswahl der Testausrüstung: Wird in Geräten verwendet, um zwischen verschiedenen Testprogrammen, Bereichen oder Signalquellen zu wechseln.
