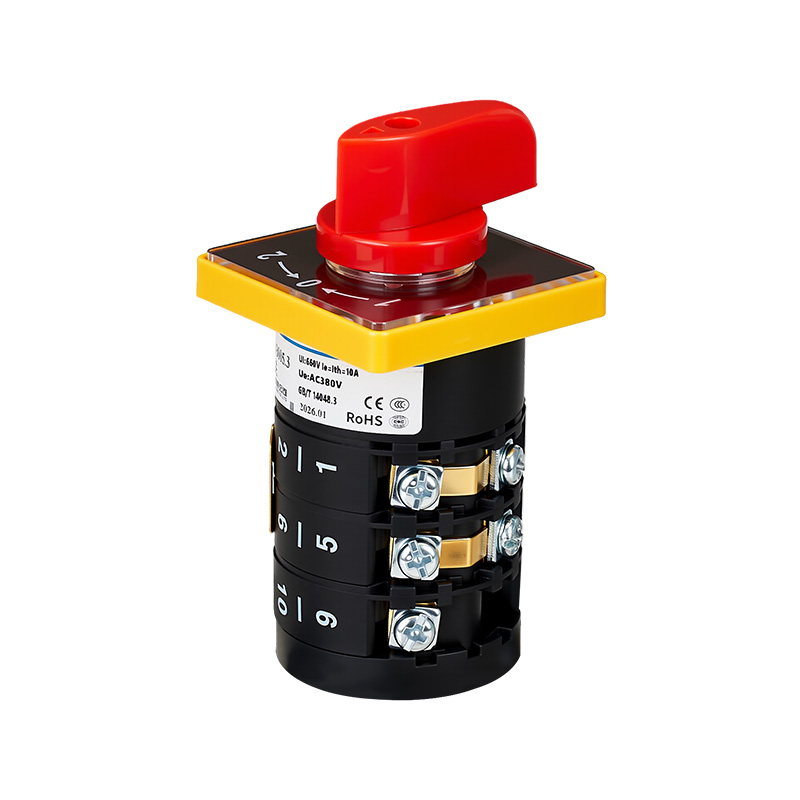

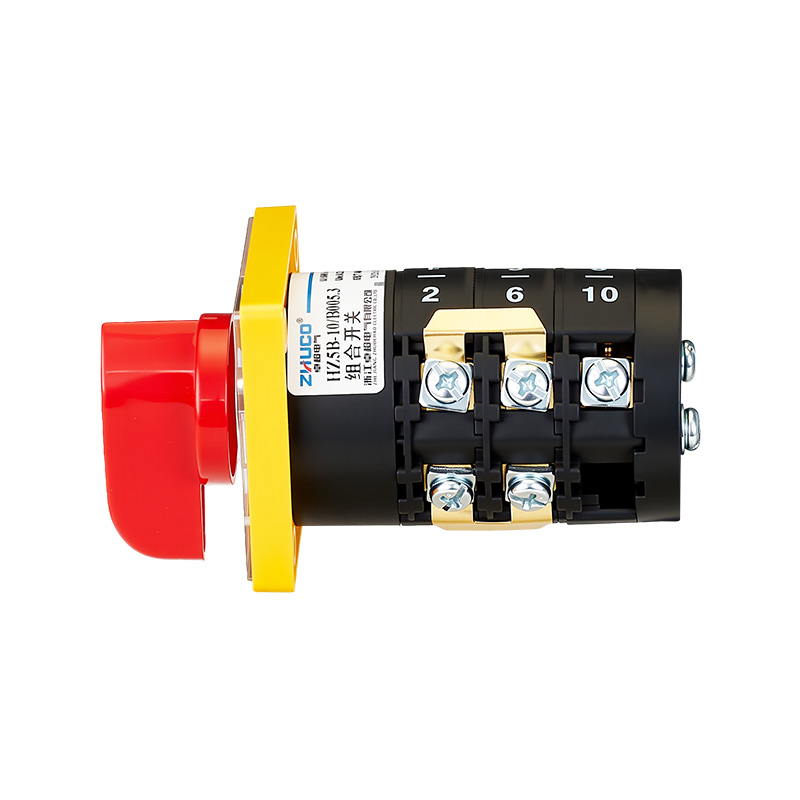

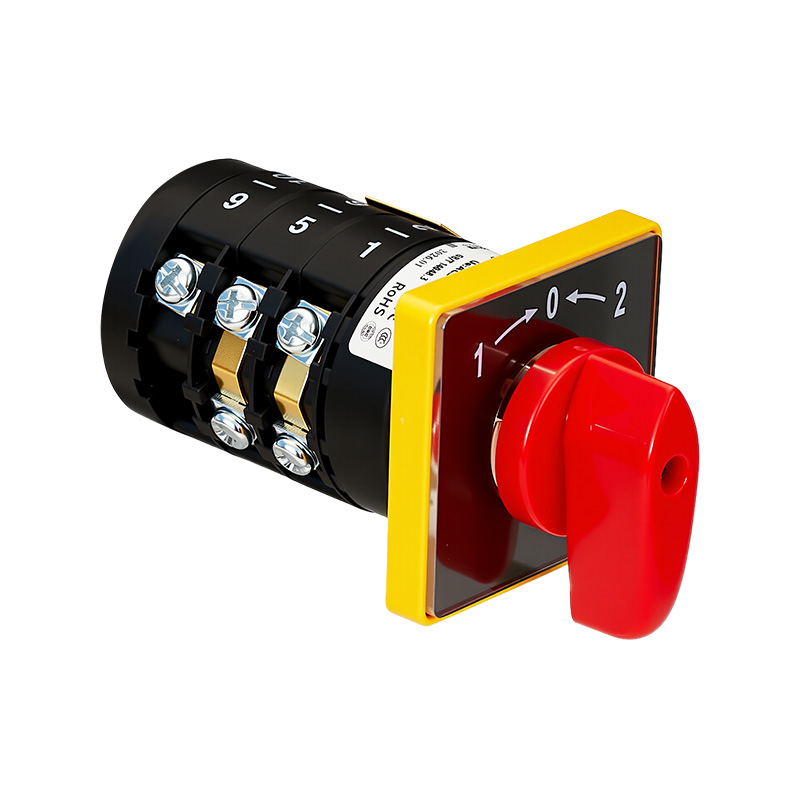

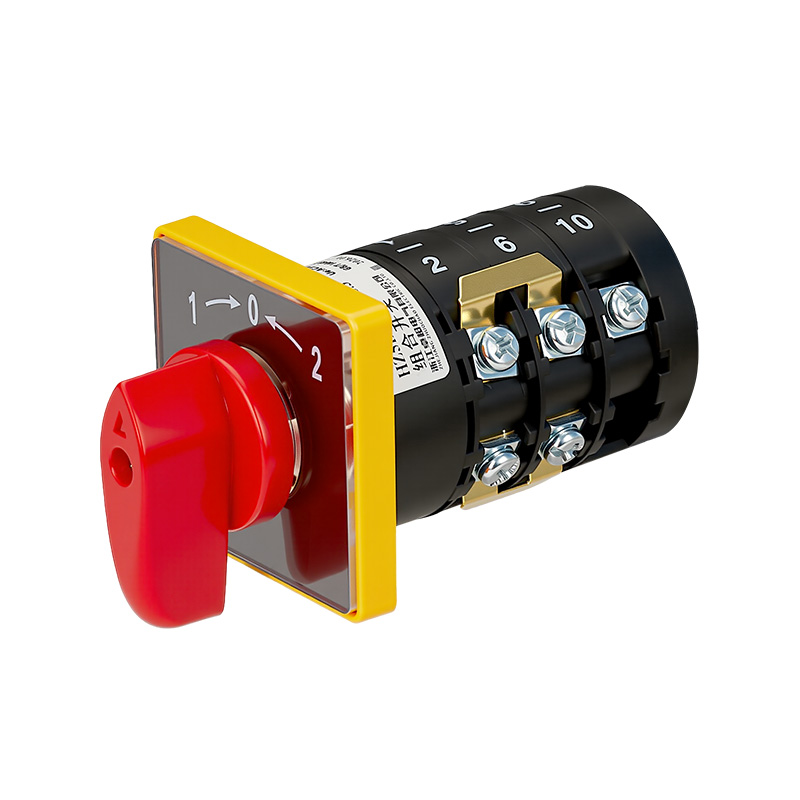

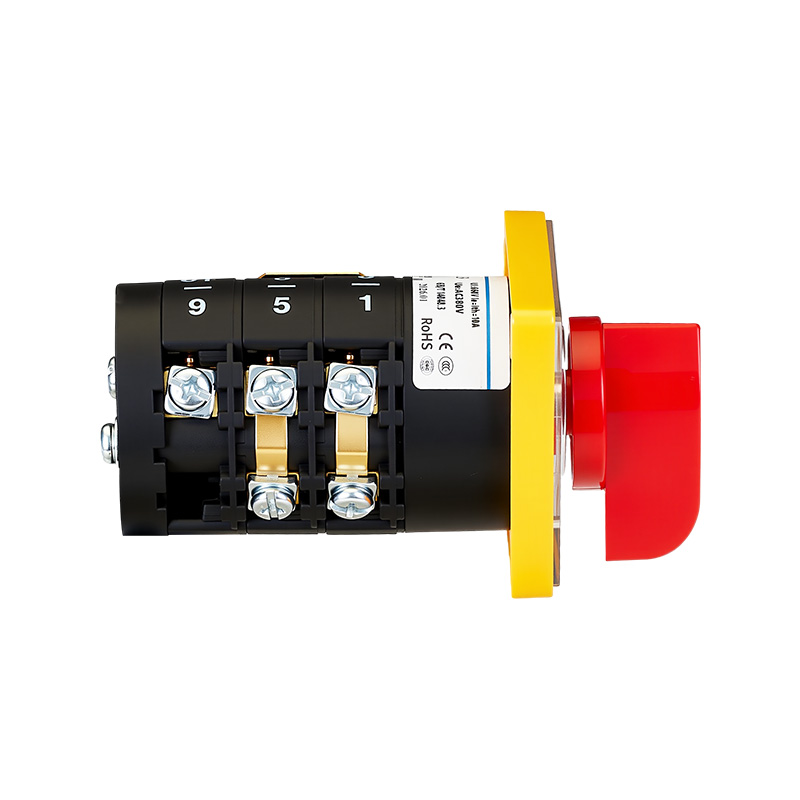

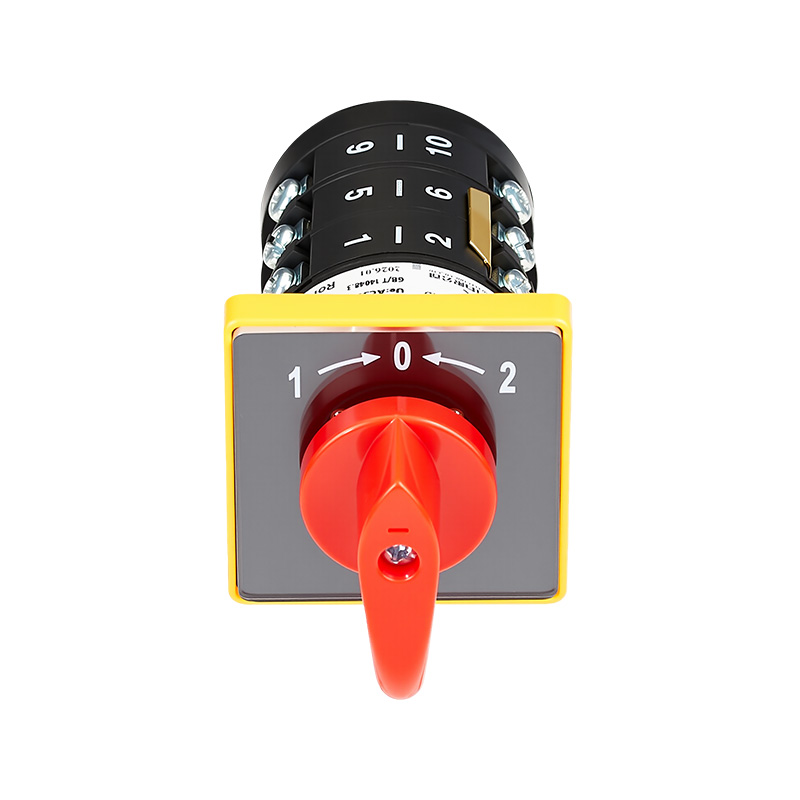

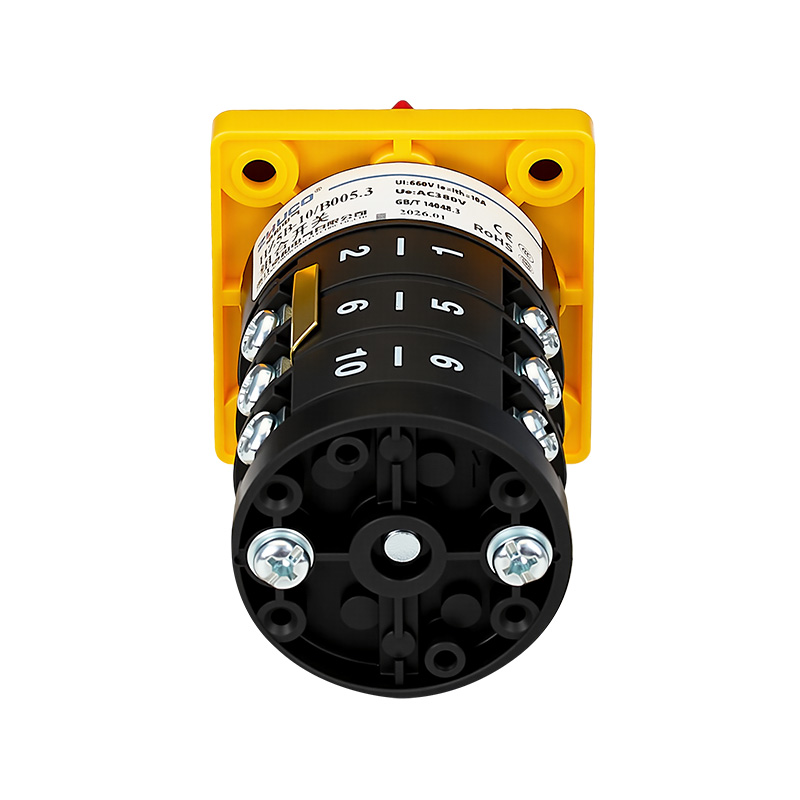

Der HZ5B-10/B005.3 ist ein dreiteiliger automatischer Reset-Kombinationsschalter mit drei Positionen und einem Nennstrom von 10 A. Sein Kernmerkmal besteht darin, dass der Griff von beiden Betriebspositionen (Position 1 und Position 2) automatisch in die mittlere Anschlagposition (Position 0) zurückgesetzt wird. Dieses Design eignet sich für Anwendungen, die eine sofortige oder schrittweise Steuerung erfordern, wie etwa kurzfristiges Vorwärts-/Rückwärtsstarten von Motoren, Gerätedebugging oder Tests. Der Betrieb erfordert eine kontinuierliche Bedienung des Griffs; Die Kontakte trennen sich beim Loslassen automatisch, was die Bedienung bequem und sicher macht.
1. Wichtigste technische Parameter
Elektrische Parameter:
Nennbetriebsstrom: 10 A
Nennbetriebsspannung: AC 380 V, 50 Hz/60 Hz
Nennisolationsspannung: AC 500 V
Konventioneller Freiluftheizstrom: 10A
Kontaktkonfiguration und Betriebslogik:
Kontaktstruktur: Drei Abschnitte (drei Schichten), jede Schicht mit einem Satz Umschaltkontakte.

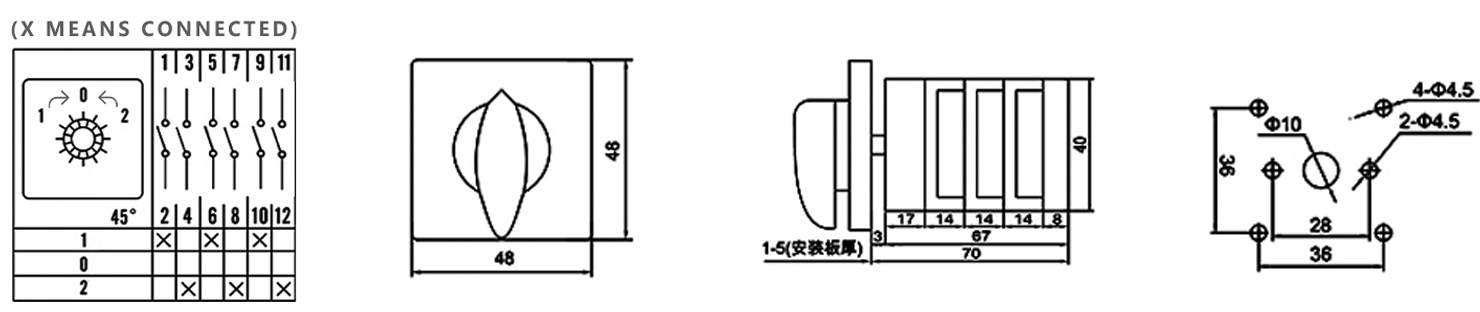

Betriebslogik:
Position „1“: Wenn der Griff in Position „1“ gedreht wird, werden die Kontakte 1-2, 5-6 und 9-10 verbunden. Nachdem der Griff losgelassen wurde, kehrt die automatische Feder in die mittlere Position „0“ zurück und die oben genannten Kontakte werden getrennt.
Position „0“ (Mittelposition): Alle Kontakte sind getrennt, die normale Stoppposition.
Position „2“: Wenn der Griff in Position „2“ gedreht wird, werden die Kontakte 3-4, 7-8 und 11-12 verbunden. Nach dem Loslassen des Griffs kehrt auch die automatische Feder in die mittlere „0“-Position zurück und die oben genannten Kontakte werden getrennt.
Mechanische und elektrische Lebensdauer:
Mechanische Lebensdauer: ≥ 100.000 Zyklen
Elektrische Lebensdauer: AC-23A (Widerstandslast): ≥ 30.000 Zyklen
AC-3 (Direktstart/Stopp des Eichhörnchenkäfigmotors): ≥ 30.000 Zyklen
AC-4 (Zoll, Rückwärtsbremsung): ≥ 30.000 Zyklen
Frequenz: ≤ 120 Zyklen/Stunde
Verkabelung und Struktur:
Verdrahtungskapazität: M4-Schraubenspezifikation, anwendbare Drahtquerschnittsfläche 1,0 – 1,5 mm², empfohlenes Anzugsdrehmoment 1,2 N·m. Struktur und Materialien: Die Außenhülle besteht aus flammhemmendem und hochtemperaturbeständigem Material, während die Innenkomponenten Kontakte aus Silberlegierungen und verdickte Kupferteile verwenden, um einen zuverlässigen Kontakt zu gewährleisten.
2. Anwendungsszenarien: Dieser Schalter ist speziell für Industrie- und Gerätesteuerungsanwendungen konzipiert, die eine sofortige oder Joggingsteuerung erfordern, mit automatischem Zurücksetzen nach Abschluss der Steueraktion.
Motor Jogging Control:
Kernanwendung: Als Jogging-Steuerschalter für die Vorwärts- und Rückwärtsdrehung eines dreiphasigen Asynchronmotors. Durch Bewegen in Position „1“ wird der Motor nach vorne geschoben; durch Bewegen in Position „2“ wird der Motor nach hinten geschoben; nach dem Loslassen stoppt er automatisch (wird auf Position „0“ zurückgesetzt). Weit verbreitet in Werkzeugmaschinen, Hebezeugen, Förderbändern, Montagelinien und anderen Anwendungen, die eine präzise Positionierung erfordern.
Debuggen und Testen von Geräten: Wird zum Debuggen von Geräten, zum Einstellen von Werkzeugen, zur Kalibrierung oder zum Funktionstest verwendet, um eine kurze Auslösung einer bestimmten Aktion zu erreichen. Beispielsweise manuelle Steuerung des Ausfahrens/Einfahrens des Zylinders, des Öffnens/Schließens des Ventils usw. während des Debuggens.
Aktivierung des spezifischen Arbeitsmodus: In einigen Geräten wird es verwendet, um einen kurzen Arbeitszyklus oder -modus auszulösen, beispielsweise einen Reinigungszyklus, einen Testimpuls, ein Rücksetzsignal usw., der automatisch gestoppt wird, nachdem die Aktion abgeschlossen ist.
Zu beachtende Einschränkungen: Aufgrund seiner selbstrückstellenden Eigenschaft ist es nicht für die Verwendung als Hauptstromschalter oder Modusauswahlschalter geeignet, der eingeschaltet bleiben muss. Es wird hauptsächlich in Steuerschaltungen verwendet, um eine sofortige Signalumschaltung zu erreichen.
