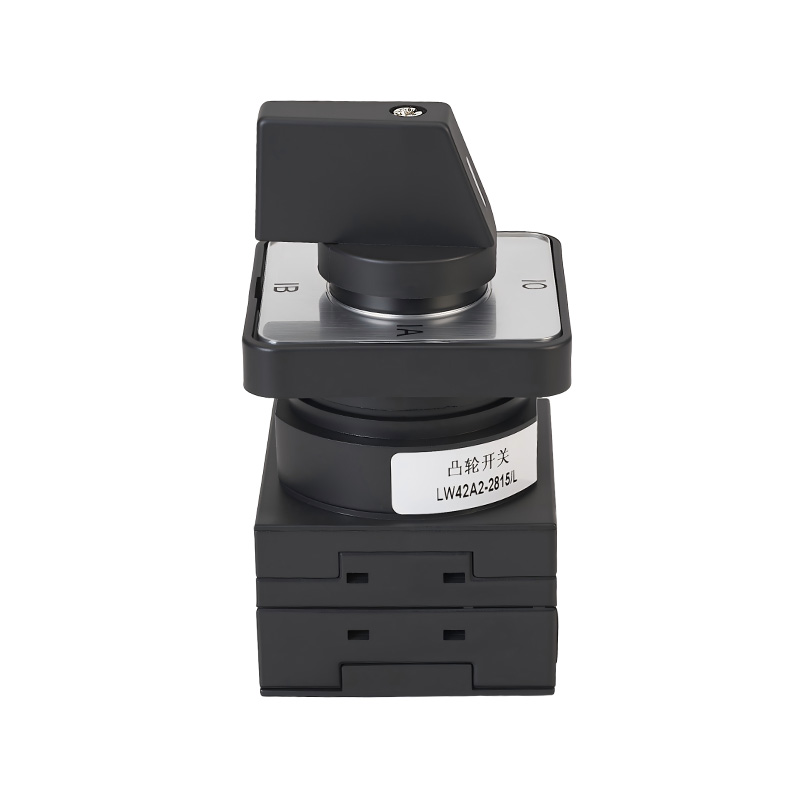

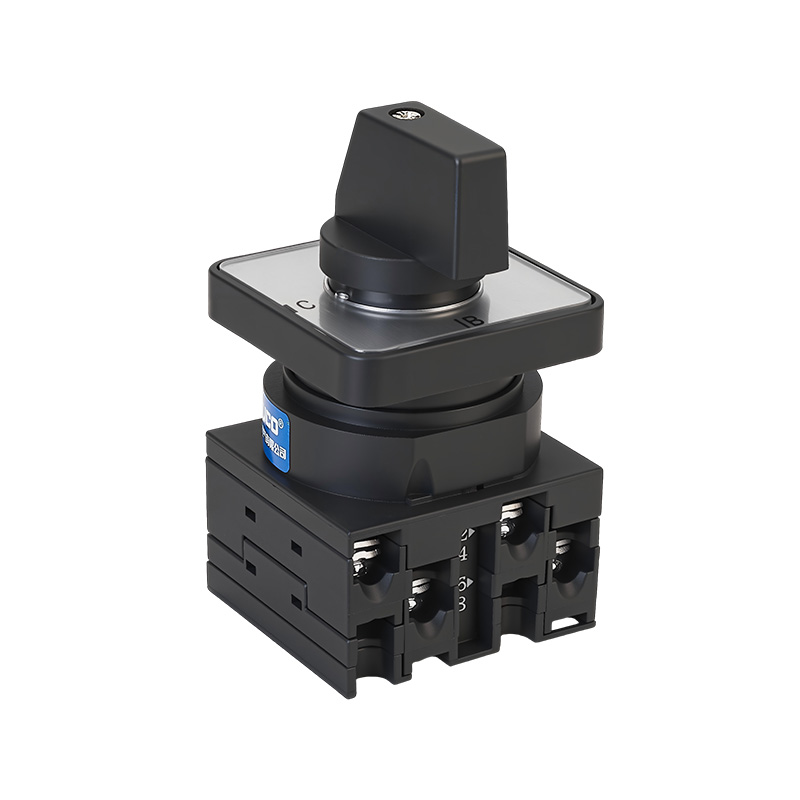

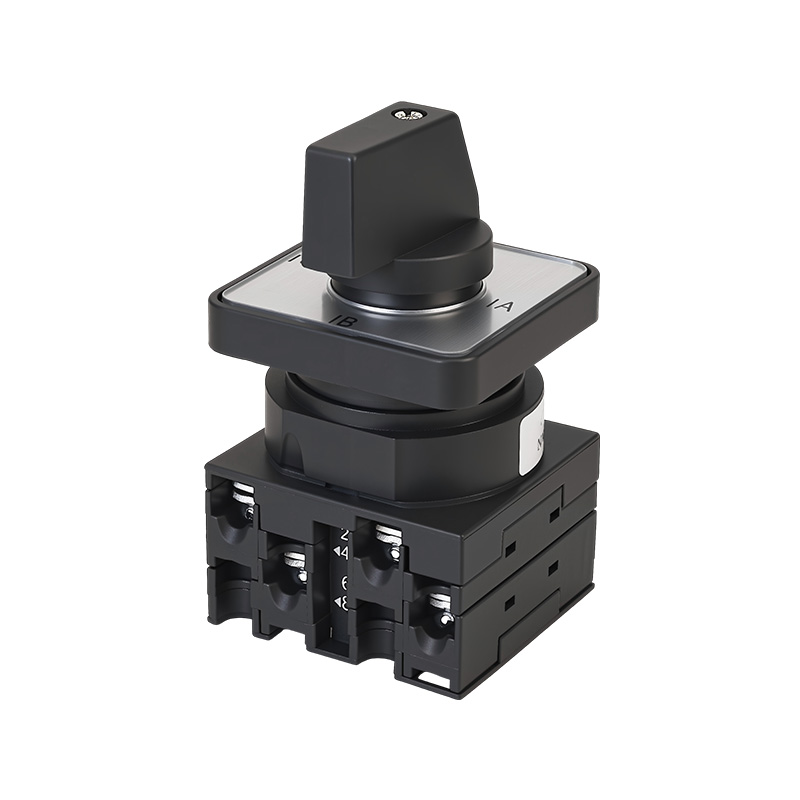

Der LW42A2-2815/LF406 ist ein Strommessumschalter, der für dreiphasige Dreileitersysteme mit zwei Stromwandlern entwickelt wurde und oft als „Amperemeter-Phasenumschalter“ bezeichnet wird Seine Kernfunktion besteht darin, den Strom in allen drei Phasen (Phase A, Phase B und Phase C) mit einem einzigen Schalter und einem Amperemeter zu messen und so eine Nullposition (AUS) zur Sicherheitsisolierung bereitzustellen. Das Produkt verfügt über einen schwarzen Griff und klare Funktionsmarkierungen, die ein sicheres und bequemes Umschalten zwischen den Messphasen durch Rotation ermöglichen. Es handelt sich um eine wirtschaftliche und effiziente Lösung zur Messung von drei Phasen mit einem einzigen Messgerät.
1. Wichtigste technische Parameter
Elektrische Parameter:
Nennisolationsspannung (Ui): 690 V
Nennbetriebsspannung (Ue): 440 V
AC: ≤ 690 V, 50 Hz-60 Hz
Schalterkontakt Nennstrom: 20 A (zum Schalten des Sekundärstromsignalkreises des Stromwandlers)
Kompatible Stromwandler: Geeignet für Verdrahtungssysteme mit zwei Stromwandlern (z. B. verbunden mit den Phasen A und C).

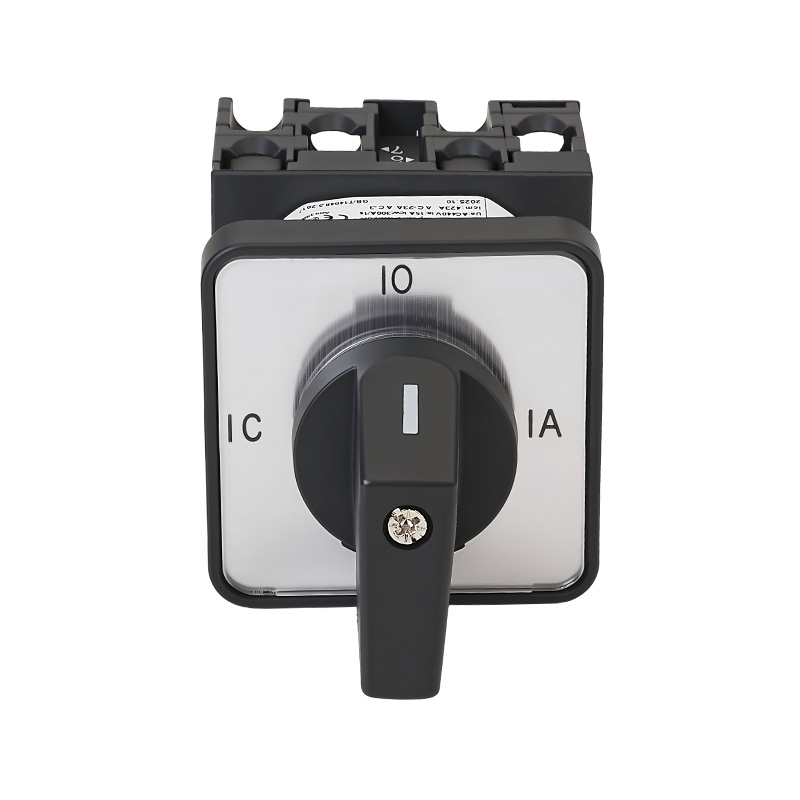

Kontaktkonfigurations- und Messfunktionen (Laut Schaltplan steht „X“ für EIN): Positionen und Funktionen: Es gibt 4 Positionen, die durch Drehen des Griffs ausgewählt werden.
Position „0“ (AUS): Alle Kontakte sind geöffnet, das Amperemeter ist vollständig vom Messkreis getrennt und das System befindet sich in einem sicheren Zustand.
Position „IA“: Schließen Sie das Amperemeter an den Sekundärkreis des A-Phasen-Stromwandlers an, um den A-Phasen-Strom zu messen.
Position „IB“: Schließen Sie das Amperemeter an den B-Phasenstromkreis an (berechnet aus dem kombinierten Strom der beiden Stromwandler).
Position „IC“: Schließen Sie das Amperemeter an den Sekundärkreis des C-Phasen-Stromwandlers an, um den C-Phasen-Strom zu messen.
Sicherheitsdesign: Intern wird ein Voröffnungs- oder Kurzschlussschutzdesign verwendet, um sicherzustellen, dass sich die Sekundärseite des Stromtransformators (CT) während des Schaltens nicht öffnet, wodurch gefährliche Hochspannung verhindert wird.
Mechanik, Lebensdauer und Struktur:
Mechanische Lebensdauer: ≥ 300.000 Zyklen (Betriebsfrequenz ≤ 120 Zyklen/Stunde)
Elektrische Lebensdauer: ≥ 50.000 Zyklen (Frequenz ≤ 120 Zyklen/Stunde)

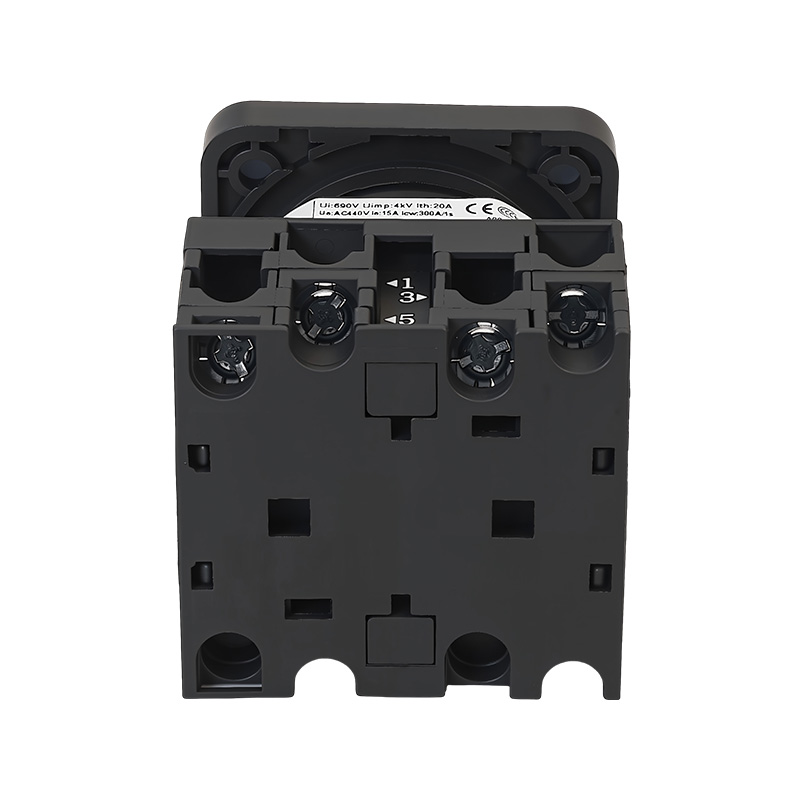

Verdrahtungsfähigkeit: M3.5-Anschlussschraubenspezifikation, geeignet für Leiterquerschnittsfläche 1,0–2,5 mm².

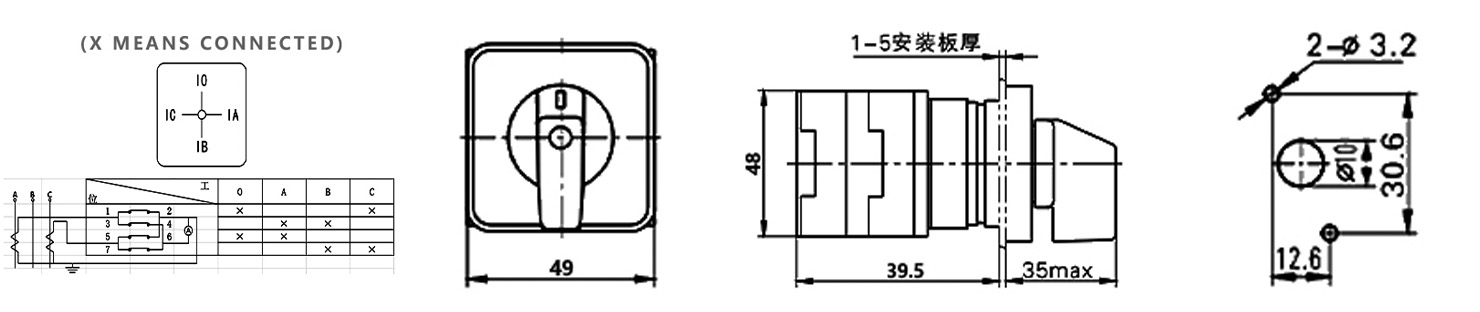

Wichtige Installationsabmessungen (basierend auf dem Bild)
Materialien und Zertifizierungen: Flammhemmende, hochtemperaturbeständige und umweltfreundliche Hülle mit hervorragender Isolationsleistung.
Interne verdickte Kupferkomponenten und Kontakte aus Silberlegierungen sorgen für geringen Kontaktwiderstand, gute Leitfähigkeit, Oxidationsbeständigkeit und lange Lebensdauer.
Das Produkt ist mit CCC- und CE-Kennzeichnungen gekennzeichnet, die beide den relevanten Standards entsprechen.
2. Anwendungsszenarien
Dieser Schalter ist ein Standardzubehör zur Stromüberwachung in dreiphasigen Dreileiter-Stromverteilungssystemen und wurde speziell für Anwendungen entwickelt, die eine kostengünstige und sichere Überwachung von Phasenströmen erfordern.
Kernanwendungen: Dreiphasige Stromüberwachung für Dreileitersysteme
Niederspannungsverteilerschrank/Stromkasten: Auf der Schrankplatte installiert, in Verbindung mit zwei Stromwandlern (normalerweise mit den Phasen A und C verbunden) und einem Amperemeter verwendet. Das Wartungspersonal kann die aktuellen Werte der Phasen A, B (berechnet) und C einfach überprüfen, indem es einen Schalter dreht, um festzustellen, ob die dreiphasige Last unausgeglichen, überlastet ist oder eine fehlende Phase aufweist.
Motor Control Center (MCC): Wird verwendet, um den Betriebsstrom großer Motoren, Pumpen, Lüfter und anderer dreiphasiger Geräte zu überwachen, sodass keine unabhängigen Amperemeter für jede Phase erforderlich sind.
Generatorsätze, USV-Ausgangsschränke: Überwachen Sie den Strom jeder Phase am Ausgangsende, um ein ausgewogenes Stromversorgungsgleichgewicht und Sicherheit zu gewährleisten.
Anwendbare Systemmerkmale: Besonders geeignet für dreiphasige Dreileiter-Stromversorgungssysteme ohne Neutralleitung (N-Leitung) (z. B. dreiphasige Motorstromversorgung).
Das Zwei-CT-Schema spart die Kosten und den Installationsraum eines einzelnen CT und gewährleistet gleichzeitig grundlegende Messfunktionen.
